Łączność optyczna odcinka Bruchmühle Pozycji Pomorskiej – cz. II

Posted on Posted in Fortyfikacje niemieckie

Opracował:

Mietek Kilof
Franz Aufmann

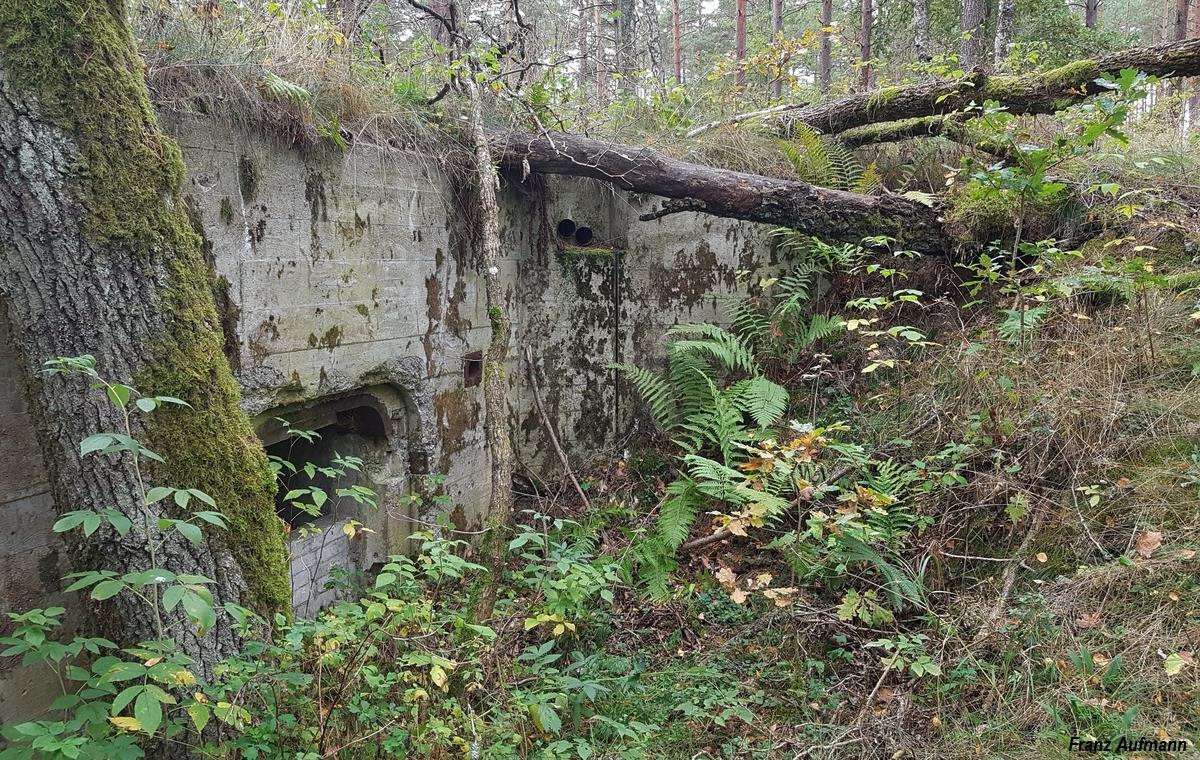

Fot. 01. Widok tylnej ściany schronu Br 08 ze stanowiskiem łączności optycznej. W ścianie osadzono dwie rury, po jednej do odbioru i nadawania sygnałów świetlnych.

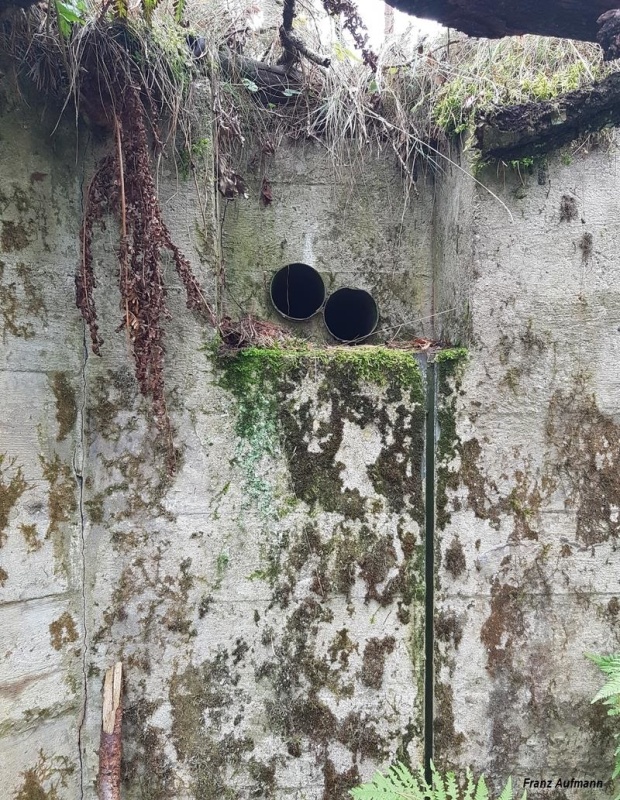

Fot. 02. Widok niszy stanowiska łączności optycznej.

Pierwsze badania terenowe [01] na odcinku Br (niem. Bruchmühle) Pozycji Pomorskiej nie umożliwiły jednoznacznego określenia odbiorcy sygnałów łączności optycznej ze stanowiska w murze oporowym schronu o oznaczeniu Br 03 (znaczenie odautorskie). Dwie równoległe rury stanowiska skierowane są w kierunku północno-wschodnim. W wąskim sektorze około 5,7 stopni znajdują się trzy obiekty Br 04, Br 05 i Br 06. Wszystkie znajdują się w zasięgu przenośnego urządzenia nadawczego K-Blink. Odległość do najbardziej oddalonego Br 06 wynosi około 570 metrów przy maksymalnym zasięgu szacowanym na 2000 metrów. Do lokalizacji obiektów zastosowano lokalizator GPS Etrex 30 firmy Garmin. Dane zestawiono przy pomocy programu Map Sourse i zaprezentowano w postaci graficznej na rys. 01. Powojenne zalesienie terenu wyklucza możliwość nawiązania łączności wzrokowej pomiędzy stanowiskami nadawczymi.

Schron Br 03 został wzniesiony w klasie odporności C. Rury stanowiska zostały osadzone w murze oporowym. Ze względu na jego grubość nie wykonano niszy na nadajnik. Takie nisze otrzymały dwa schrony w klasie odporności B1 tego odcinka Br 06 i Br 08. Podczas badań terenowych określono położenie schronów i stanowisk do łączności optycznej. Wykonano pomiary pozwalające ustalić kierunek nadawania sygnałów świetlnych ze stanowiska. Zaraz za murem oporowym, na przedłużeniu osi rur do łączności optycznej znajduje się szyb wejścia ewakuacyjnego i niewielkie podniesienie gruntu. W celu umożliwienia prowadzenia łączności poprzez wspomniane podniesieniu gruntu, wykonano w nim cylindryczny kanał, który był chroniony przy pomocy betonowych osłon. Oś otworu w betonowych osłonach znajduje się na przedłużeniu rur stanowiska. Zastosowane rozwiązanie jednoznacznie wyznacza kierunek na stanowisko obioru sygnałów łączności optycznej, a długość kanału w znacznym stopniu zawęża sektor odbioru sygnałów z tego stanowiska [03].

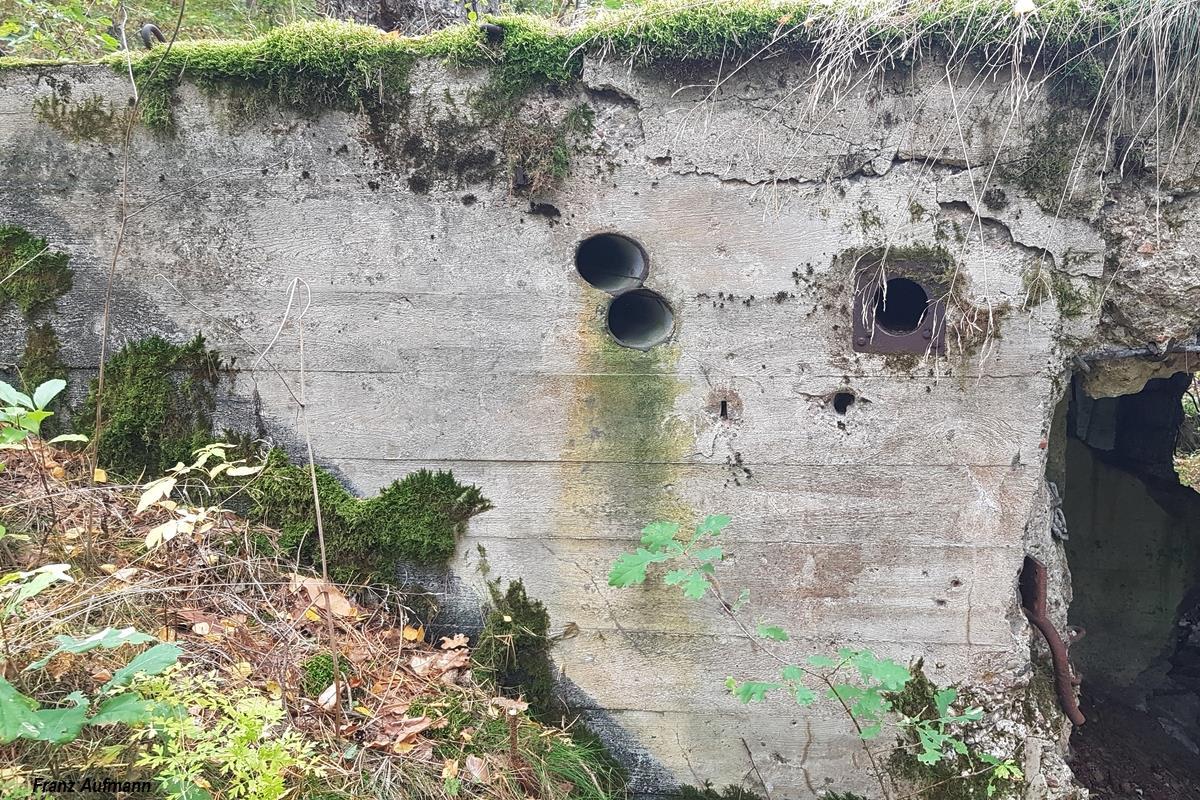

Fot. 03. W ścianie schronu Br 03 o odporności na ostrzał w klasie C wykonano stanowisko łączności optycznej bez niszy.

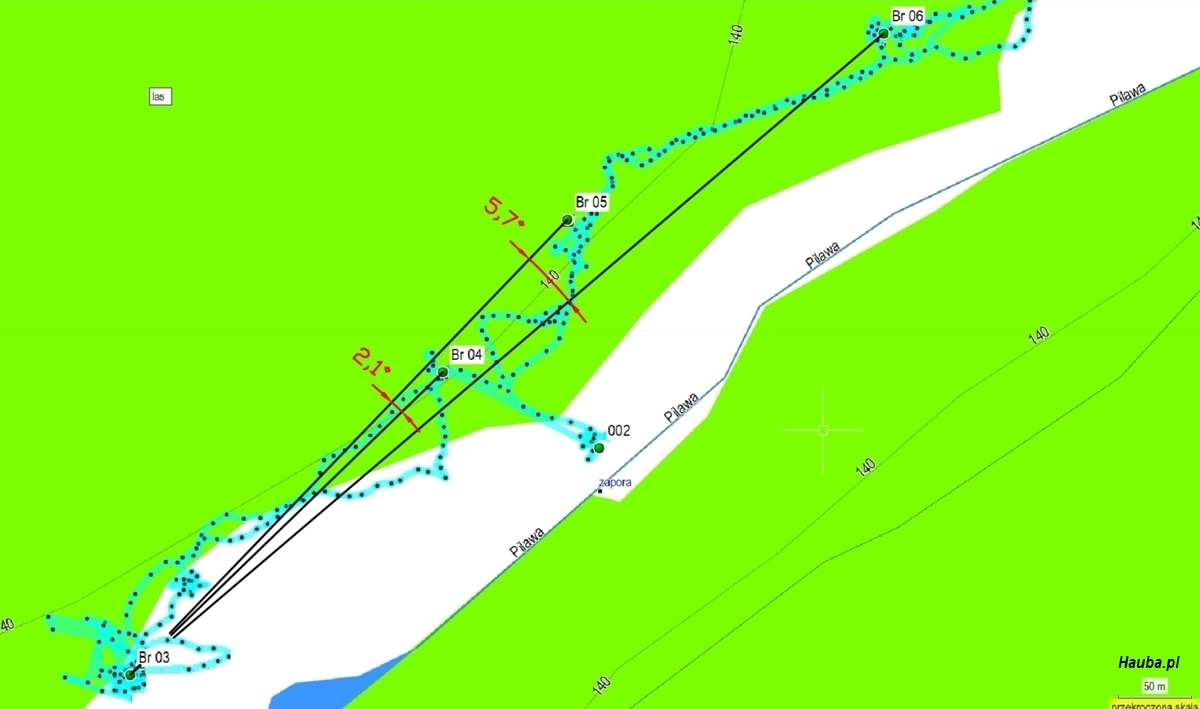

Rys. 01. Plan sytuacyjny. Zaznaczono lokalizację stanowisk ogniowych Br 03, Br 04, Br 05, Br 06, 002 – południowego jazu. Wyznaczono kierunki położenia przewidywanych punktów odbioru sygnałów ze stanowiska nadawczego schronu Br 03.

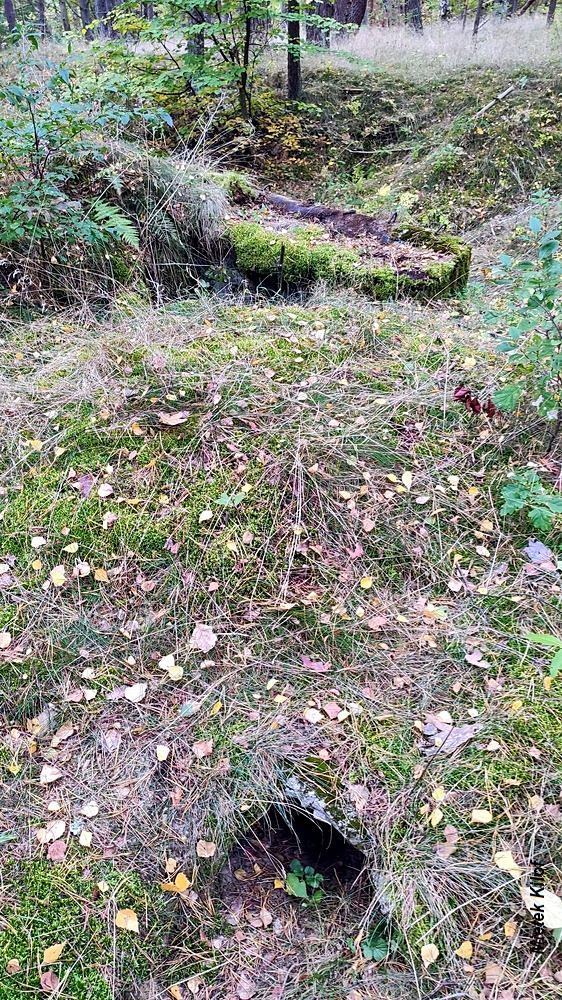

Fot. 04. Widok w kierunku niewielkiego podniesienia gruntu z cylindrycznym kanałem tuż za murem oporowym ze stanowiskiem łączności optycznej schronu Br 03.

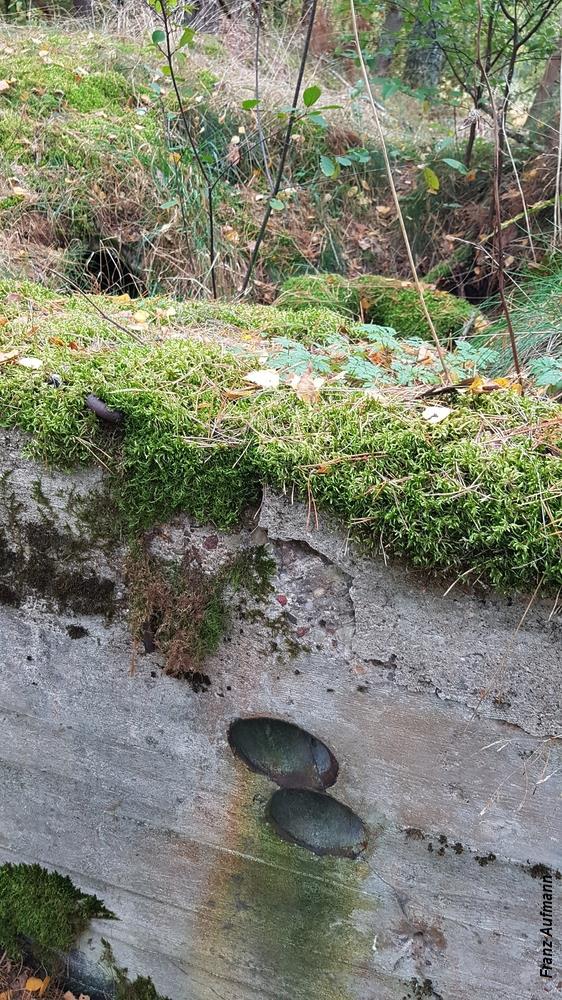

Fot. 05. Widok wylotu cylindryczny kanału, będącego przedłużeniem stanowiska do łączności optycznej. W głębi widoczny jest mur oporowy – przedłużający tylną ścianę schronu (fot. Mietek Kilof).

Wykonane pomiary lokalizacji obiektów i kierunku nadawania sygnałów ze stanowiska przy schronie Br 03 pozwalają na wskazanie miejsca ich odbioru. Adresatem był żołnierz, prowadzący nadzór pola walki w otwartym stanowisku obserwatora schronu Br 04. Stanowisko bojowe w schronie Br 04 było kluczowe w obronie jazu. Prowadziło ogień wzdłuż jego korony. Stanowiska ogniowe Br 03 i Br 05 wykonywały ognie ryglujące na przedpole Br 04. Łączność optyczna miała umożliwić współpracę stanowisk bojowych w schronach Br 04 i Br 03 w przypadku utarty podstawowej łączności, jaką była telefoniczna.
Na identycznych zasadach przebiegała łączność pomiędzy schronem Br 07 z otwartym stanowiskiem obserwatora a schronami Br 06 i Br 07, wyposażonymi w stanowiska łączności optycznej. Schrony te broniły przeprawy mostowej [02], położonej na północny-wschód od jazu południowego.

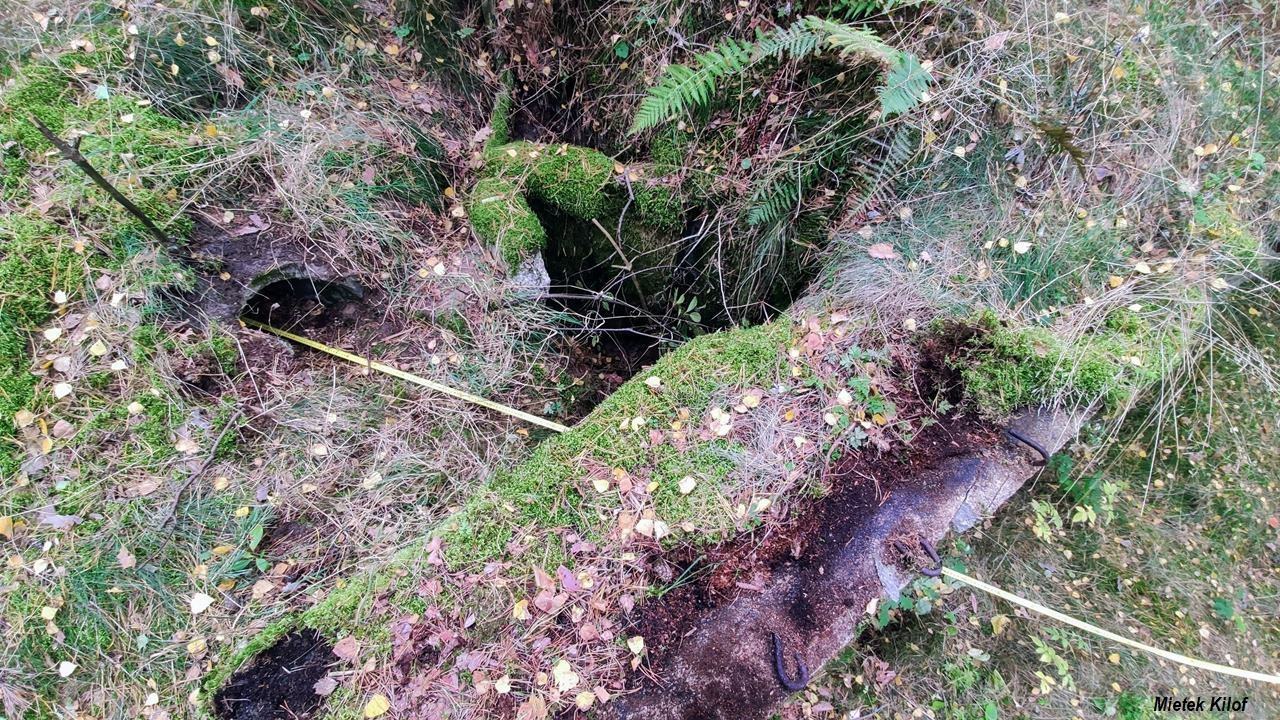

Fot. 06. Widok muru oporowego z osadzonymi rurami do łączności optycznej podczas pomiarów. Poprzez rurę do łączności optycznej wprowadzono do kanału taśmę mierniczą. Po lewej stronie otwór kanału. Oś stanowiska nadawczego zgodna z osią kanału (Fot. Mietek Kilof).




[01] – więcej w opracowaniu Łączność optyczna w schronach odcinka „Bruchmühle” Pozycji Pomorskiej.
[02] – więcej w opracowaniu Obrona przeprawy mostowej na rzece Piławie (1936).
[03] – więcej w opracowaniu Jaz na rzece Piławie i w opracowaniu Północny jaz  na Piławie – wskazanie lokalizacji jazu, który uległ katastrofie budowlanej podczas próbnego spiętrzenia w 1942 roku
