Układ wentylacji w schronie bojowym Regelbau B1-3

Posted on Posted in Fortyfikacje niemieckie
Opracował: Franz Aufmann
Fot. 07. Wejście do schronu bojowego B1-3 z kopułą obserwatora. Poniżej okapu znajdują się dwie czerpnie powietrza. Wylot przewodu usuwającego zużyte powietrze na zewnątrz schronu znajduje się nad poziomem gruntu po prawej stroni otworu wejścia

Do napowietrzania pomieszczeń schronu przewidziano układ wentylacji, którego zadaniem było bezpośrednie napowietrzanie pomieszczeń bojowych i izby załogi. Pośrednio zasilane były śluzy przeciwgazowe.
Do napowietrzania pomieszczeń schronu Regelbau B1-3 niezbędne było zastosowanie trzech filtrowentylatorów Hes o wydajności 0,6 m3/min (36 m3/h) każdy. Po jednym urządzeniu umieszczono w izbie bojowej (Rys. 01. 1), w podszybiu małej kopuły obserwatora piechoty 9P7 (Rys. 01. 3) oraz w izbie załogi (Rys. 01. 5).

Każdy z wentylatorów zasysał powietrze poprzez układ rur z czerpni powietrza. Pomiędzy giętkim przewodem, łączącym filtrowentylator z rurą osadzoną w ścianie, umieszczano od 1937 roku obrotowy zawór odcinający 2ML.01 (niem. Derehschieber 2ML.01) [07]. Zawór zapewniał hermetyczne zamknięcie przewodów doprowadzających powietrze w momencie ataku gazowego. W późniejszym okresie stosowano filtrowentylator Hes o wydatku 1,2 m3/min oraz filtr przeciwpyłowy wstępny. Zastosowanie filtrów wstępnych przeciwpyłowych (niem. VW Filter 1,2 – Viscosewattefilter 1,2) wymagało modernizacji położonych pod samym stropem zakończeń przewodów. W tym celu montowano adaptery w kształcie litery „S” (Fot. 08).

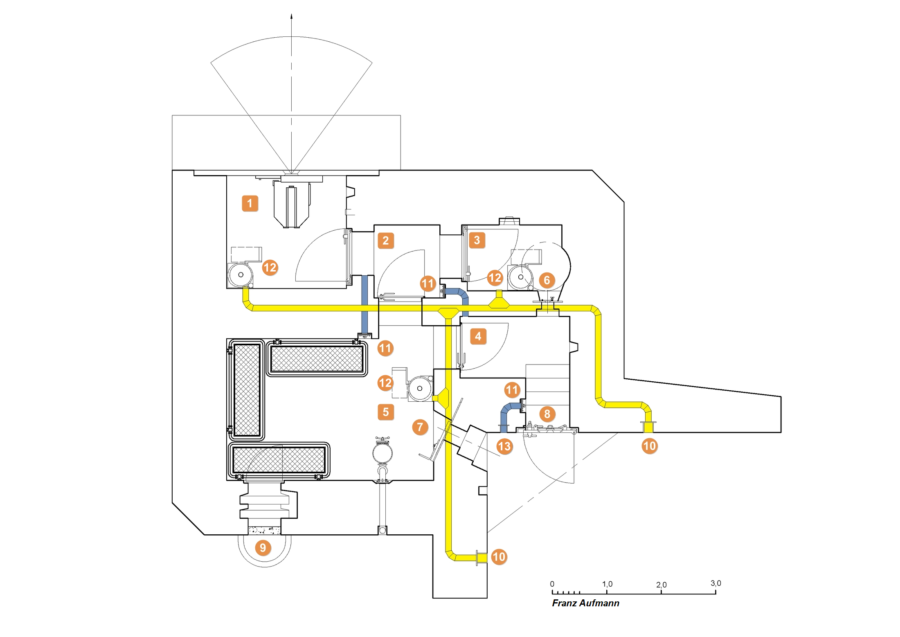

Rys. 01. Konfiguracji pomieszczeń schronu bojowego B1-3 z kopułą obserwatora. 1. Izba bojowa na ciężki ka-rabin maszynowy, 2. Korytarz – wewnętrzna śluza przeciwgazowa, 3. Podszybie małej kopuły obserwacyjnej 9P7, 4. Śluza przeciwgazowa, 5. Izba załogi, 6. Wewnętrzna strzelnica obrony wejścia, 7. Strzelnica obrony wejścia i zapola, 8. ciężkie gazoszczelne drzwi wejściowe 14P7, 9. Szyb wyjścia ewakuacyjnego, 10. Czerpnia powietrza, 11. Nadciśnieniowy zawór Drägera, 12. filtrowentylator Hes 1,2, 13. Wylot zużytego powietrza.
Fot. 08. Uszkodzony adapter do mocowania filtra wstępnego.

Dwie czerpnie powietrza osadzono w tylnej ścianie schronu (Rys. 01. 10). Szybką wymianę powietrza umożliwiało nadciśnienie panujące w izbach bezpośrednio napowietrzanych. Z obu izb bojowych zanieczyszczone powietrze wypływało na zewnątrz schronu poprzez strzelnicę ckm w stalowej płycie 7P7 lub przez przezierniki obserwacyjne w małej kopule 9P7.
Nadciśnienie wytworzone przez filtrowentylator Hes w izbie załogi (przy zamkniętych drzwiach gazoszczelnych 19P7) umożliwiało przepływ powietrza kolejno:

– do korytarza-śluzy przeciwgazowej (Rys. 02. 2), pomiędzy pomieszczeniami bojowymi,
– do śluzy przeciwgazowej (Rys. 01. 4),
– na zewnątrz schronu.

Przepływ powietrza umożliwiały rury osadzone w ścianach pomieszczeń. Wloty rur zabezpieczone były nadciśnieniowymi zaworami 4ML.01 firmy Dräger [08] z Lubeki. Zawór pozwalał na przepływ powietrza tylko w jednym kierunku. Wylot rury, usuwającej powietrze ze śluzy przeciwgazowej na zewnątrz schronu zabezpieczony był pancerzem (Rys. 02. 2). Zastosowano identyczny pancerz jak w przypadku czerpni powietrza.

Podczas prowadzenia ognia z ciężkiego karabinu maszynowego wymagana była ciągła praca wentylatora w izbie bojowej. Dla pomieszczenia bojowego z kopułą obserwacyjną (przy zamkniętych drzwiach, przeziernikach i strzelnicy obrony wejścia i zapola)  oraz dla izby załogi cykl pracy wentylatora napowietrzającego wynosił 10 minut,  co każde 30 minut.

Układ nie pracuje podczas ataku gazowego.

[04] – Więcej w opracowaniu Obrotowy zawór odcinający 2ML.01
[05] – Więcej informacji w opracowaniu: Überdruckventil – niemiecki zawór nadciśnieniowy firmy Drägerwerk
