Spostrzeżenia dotyczące schronu bojowego przy zaporze jeziora Otmuchowskiego

Posted on Posted in Fortyfikacje niemieckie

Opracował:
Tomasz Zamysłowski

Franz Aufmann

Część I

Fot. 01. Schron otrzymał osłoną strzelnicy ckm przed bezpośrednim ostrzałem, nietypową dla niemieckiej fortyfikacji stałej. Wokół schronu wykonano betonowy fundament dla drewnianej konstrukcji przysłaniającej schron.

Dwa schrony broni maszynowej, prowadzące ogień boczny, zostały wzniesione prawdopodobnie najpóźniej w 1933 roku poniżej zbiornika wodnego, na północnym brzegu Nysy Kłodzkiej. Podstawowym uzbrojeniem obu obiektów był 7,92 mm karabin maszynowy sMG08 na podstawie fortecznej, chroniony 10 cm płytą stalową. Konstrukcja schronów spełnia wymagania instrukcji „Budowa pozycji obronnej” (niem. Stellungsbau) z 4 sierpnia 1930 roku. Oba schrony są niemalże kopią jednego z projektów studyjnych (jakie otrzymali do dyspozycji projektanci obiektów fortyfikacji stałych)  wzbogaconą o nietypowe dla fortyfikacji niemieckiej elementy chroniące strzelnicę ckm przed bezpośrednim ostrzałem.
Schron bardziej oddalony od tamy zbiornika wodnego posiada typowy nasyp ziemny, chroniący ściany schronu przed odstrzałem wroga. Schron zlokalizowany przy zaporze jeziora Otmuchowskiego, znajdujący się na ówczesnym terenie rekreacyjnym dla mieszkańców pobliskiego miasteczka, otrzymał elewację wyłożoną identycznym kamieniem (Fot. 01), jaki zastosowano do budowy elementów konstrukcji pobliskiej tamy.



Fot. 02. Widok tylnej ściany schronu z wejściem. Wyraźnie widoczna jest wanna chroniąca wejście schronu przed zalaniem. Obustronnie do żelbetonowej konstrukcji wanny dochodzi fundament dla drewnianej konstrukcji przysłaniającej schron. Od lewej strony: otwór wentylacji grawitacyjnej i otwór wylotowy urwanego przewodu kominowego.

Schron umieszczono w betonowe wannie. Chroniła obiekt przed zalaniem spowodowanym wysokim stanem wód gruntowych lub podniesieniem się poziomu rzeki w wyniku spustu wody z Jeziora Otmuchowskiego. Wanna obejmowała wejście do schronu wykonane w tylnej ścianie, tuż poniżej poziomu gruntu (Fot. 02). Dlatego też przy wejściu żelbetonowa krawędź wanny została odsunięta od ściany schronu. Do niej z obu stron dochodził, dobudowany wokół schronu betonowy fundament (Fot. 03). Osadzono w nim pionowo ustawione kotwy do mocowania drewnianej konstrukcji, przykrywającej bryłę schronu.



Fot. 03. Widok schronu od strony przedpola. Schron wzniesiono na terenie zalewowym, bez nasypu ziemnego. Elewację pokryto kamieniem, jaki wykorzystano do wykończenia elementów betonowych tamy wodnej. Wokół schronu wykonano betonowy fundament dla drewnianej konstrukcji przysłaniającej schron.

Drewniana konstrukcja, prawdopodobnie typowa dla danego regionu, stosowana była z powodzeniem w czasie pokoju. Skutecznie chroniła obiekt wojskowy przed rozpoznaniem przez obce służby wywiadowcze. Spostrzeżenia autorów niniejszego wpisu potwierdzają zdjęcia archiwalne. Drewniana konstrukcja widoczna jest na archiwalnych zdjęciach ze strony internetowej polska-org.pl, wykonanych podczas budowy tamy, jak i również w późniejszym okresie. Poniżej zamieszczono jedno z nich.



Fot. 04. Ujście Nysy Kłodzkiej z jeziora Otmuchowskiego. Widok z tamy w kierunku schronu bojowego, obudowanego drewnianą konstrukcją, zapewne typową dla regionu. Zdjęcie, wykonano w 1940 roku, pochodzi ze strony internetowej polska-org.pl (https://polska-org.pl/8396628,foto.html?idEntity=5335589)

Część II

Tomasz Zamysłowski
Franz Aufmann

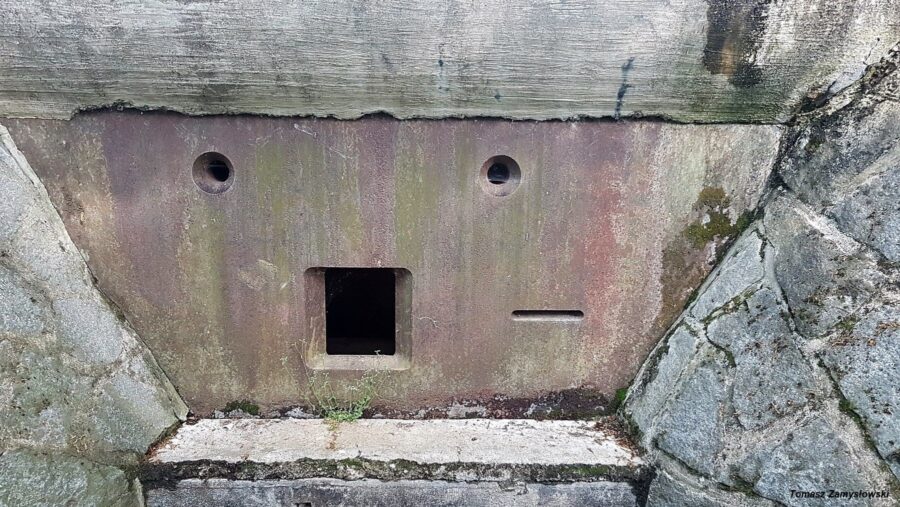

Fot. 05. 10 cm płyta stalowa chroniła stanowisko 7,92 mm karabinu maszynowego sMG08 na podstawie fortecznej. Na zdjęciu: dwa otwory na kotwy mocujące płytę do bryły schronu, strzelnica ckm i wąski otwór przeziernika do obserwacji pola walki przez dowódcę

Jednoizbowy schron (niem. Unterstand für ein M.G. mit Schartenplatte) [01] z bierną śluzą przeciwgazową posiadał stanowisko bojowe 7,92 mm ciężkiego karabinu maszynowego sMG08 na podstawie fortecznej chronione stalową płytą o grubości 10 cm. Płyta ze strzelnicą i wąskim, poziomym przeziernikiem do obserwacji sektora ostrzału zamocowana została do bryły schronu za pomocą 10 sztuk stalowych kotw. Ze względu na wymiary stalowej płyty o szerokości 2,40 m i wysokości równej  1,8 m wykonano obniżenie stropu oraz u jej podstawy żelbetową ławę w kształcie litery „T”. Po przez obniżenie stropu poprowadzono dwie kotwy mocujące płytę. Pozostałe kotwy osadzono w ścianach bocznych (6 szt.) i w żelbetowej ławie (2 szt.).



Fot. 06. Widok stalowej płyty ze strzelnicą, wzmocnionej żelbetową ławą w kształcie litery „T”. Na ławie ustawiona była blaszana skrzynka z saniami, podstawą forteczną z zamocowanym ciężkim karabinem maszynowym sMG 08. Po lewej stronie stanowiska bojowego przeziernik do obserwacji pola walki przez dowódcę, wyprowadzenia kabli telefonicznych. Obustronnie umieszczono nisze oświetleniowe, jeszcze w 1933 roku nie stosowane standardowo w niemieckiej fortyfikacji stałych.

Płyta ze strzelnicą została zdekompletowana. Rys. 01 prezentuje widok strzelnicy i przeziernika, prowadnic oraz przesuwającymi się między nimi zasuwami. Zasuwa służyła do zamykania strzelnicy karabinu maszynowego. Była ryglowana w skrajnych położeniach za pomocą dwóch rygli, wsuwanych pomiędzy zasuwę a prowadnicę w wyniku obrotu dźwigni w dół. Wsuwający się rygiel powodował docisk zasuwy do filcowej uszczelki, przylegającej do powierzchni stalowej płyty pomiędzy dwiema prowadnicami. Uszczelka, nasączona olejem, zapewniała po dociśnięciu gazoszczelność zamknięcia. Aby ułatwić taśmowemu zamykanie lub otwieranie strzelnicy, umieszczono masywną zasuwę na dwóch obracających się rolkach. Zasuwa przeziernika unieruchamiana była w położeniu „zamknięte” za pomocą dwóch śrub dociskowych, umieszczonych na prowadnicach w osi symetrii przeziernika.

Rys. 01. Schemat zamknięcia strzelnicy ciężkiego karabinu maszynowego sMG 08 oraz przeziernika do obserwacji sektora ostrzału. 1. Strzelnica ckm, 2. Zasuwa strzelnicy z układem ryglującym, 3. Jedna z dwóch prowadnic zasuwy strzelnicy ckm, 4. Śruba mocująca prowadnicę, 5. Wycięcie w dolnej prowadnicy do ustalenia położenia podstawy fortecznej ckm, 6. Zasuwa przeziernika do obserwacji, 7. Jedna z dwóch prowadnic zasuwy przeziernika, 8. Jeden z dwóch docisków blokujących zasuwę przeziernika, 10. Jeden z dwóch ograniczników przesuwu zasuwy przeziernika, 11. Uszczelka filcowa

Po obu stronach stanowiska bojowego ckm, wykonano dwie nisze oświetleniowe o niepowtarzanym w późniejszym okresie kształcie. Jako standardowe wyposażenie schronu stosowana była w niemieckich obiektach fortyfikacji stałej dopiero od 1934 roku. Wykorzystanie nisz oświetleniowych było rygorystycznie przestrzegane. Należało wygasić oświetlenie przed otworzeniem strzelnicy. Przewidziano łączność telefoniczną dla schronu. Na lewej ścianie izby bojowej, przy stanowisku dowódcy  (niem. Waffenführer) wyprowadzono kable sieci telefonicznej. Na ławie, poniżej strzelnicy, ustawiona była blaszana skrzynka z saniami, podstawą forteczną z zamocowanym ciężkim karabinem maszynowym sMG 08. Po prawej stronie stanowiska bojowego zajmował miejsce taśmowy.
Do prowadzenia ognia, podstawę forteczną z zamocowanym karabinem maszynowym sMG08 dosuwano do  płyty stalowej i w tym położeniu blokowano [02]. Przesuwanie podstawy fortecznej umożliwiały sanie, ustawione na blaszanym pudle, mocowanym do żelbetowej ławy. Po wycofaniu podstawy fortecznej z ckm w tylne skrajne położenie przez celowniczego i jej obrocie o około 40 stopni, taśmowy mógł zamknąć strzelnicę i zaryglować zasuwę za pomocą obrotowej dźwigni.



Fot. 08. Standardowe zamknięcie (zawór odcinający) przewodów wentylacyjnych i kominowych (niem. Äußerer Abschluß für Ansauge- Rauch- und Lüftungsrohr), w tym przypadku przewodu wentylacyjnego [03].

Schron wyposażono w wentylację grawitacyjną. Powietrze dostarczane było rurą, poprowadzoną przez zewnętrzną ścianę. Rura w tym okresie prowadzona była na przelot, prostopadle do powierzchni ściany. Na zewnątrz była standardowo zabezpieczona czerpnią powietrza z drucianą siatką. Na wewnętrznej powierzchni umieszczono gazoszczelną zasuwę. Drugim otworem, zapewniającym obrót powietrza była otwarta strzelnica ckm.



Fot. 09. Widok przewodów wentylacyjnych, poprowadzonych na wprost przez ścianę tylną. Od lewej strony: otwór wentylacji grawitacyjnej i otwór wylotowy urwanego przewodu kominowego.

[01] – Zgodnie z wymaganiami instrukcji „Budowa pozycji obronnej” (niem. Stellungsbau) z 4 sierpnia 1930 roku schron określano jako stanowiska bojowego dla ciężkiego karabinu maszynowego, chronionego płytą ze strzelnicą (niem. Unterstand für ein M.G. mit Schartenplatte). W późniejszym latach określenie „Unterstand” stosowane było w niemieckiej fortyfikacji w odniesieniu do schronów biernych. Dla podkreślenia bojowej funkcji schronu, obiekty te otrzymały w nazwie dodatkowe uzupełnienie np.: „Kampfstand”  lub „Schartenstand”. Dla jednoizbowych schronów bojowych na ckm stosowano również bardzo trafne określenie „MG-Schartenstand ohne Bereitschaftsraum”, czyli stanowisko ogniowe bez izby gotowości bojowej.
[02] – więcej w opracowaniu: Stanowisko bojowe ckm w schronie o odporności B1 na Pozycji Pomorskiej (1934 r.)
[03] – więcej w opracowaniu : Zamknięcie przewodu wentylacyjnego lub kominowego
