Próba określenia wytrzymałości staliwnego pancerza na ostrzał – badania doświadczalne w Modlinie w 1935 roku

Posted on Posted in Fortyfikacje, Fortyfikacje polskie, Pancerz, Polskie kopuły

Opracował:
Franz Aufmann

Fot. 01. Kopuła bojowa wg. Instrukcji Fort 22-1934, osadzona w stropie schronu na zapolu grupy fortowej Carski Dar.

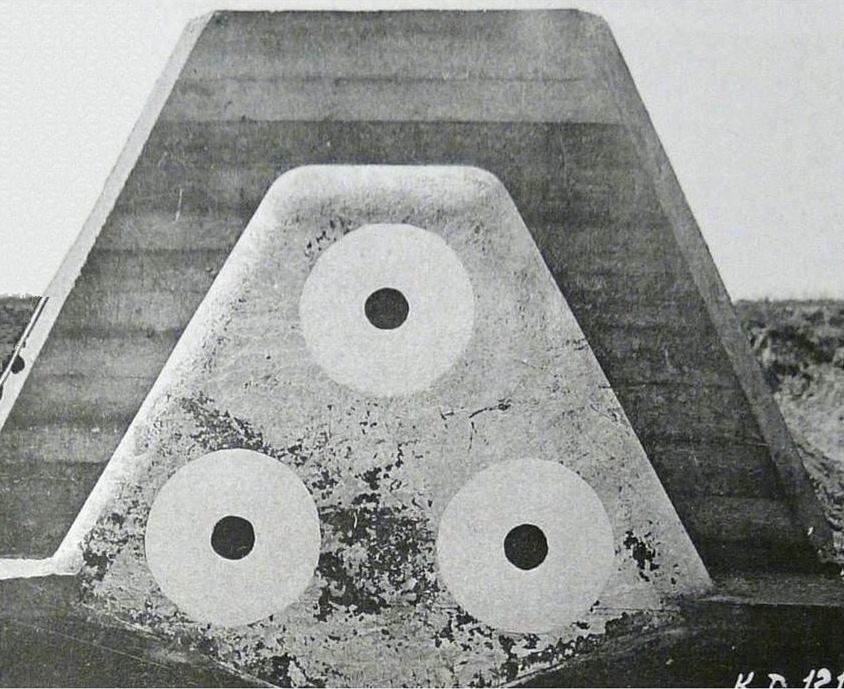

Fot. 02. Kopuła bojowa wg. Instrukcji Fort 22-1934, osadzona pionowo przed próbami balistycznymi.

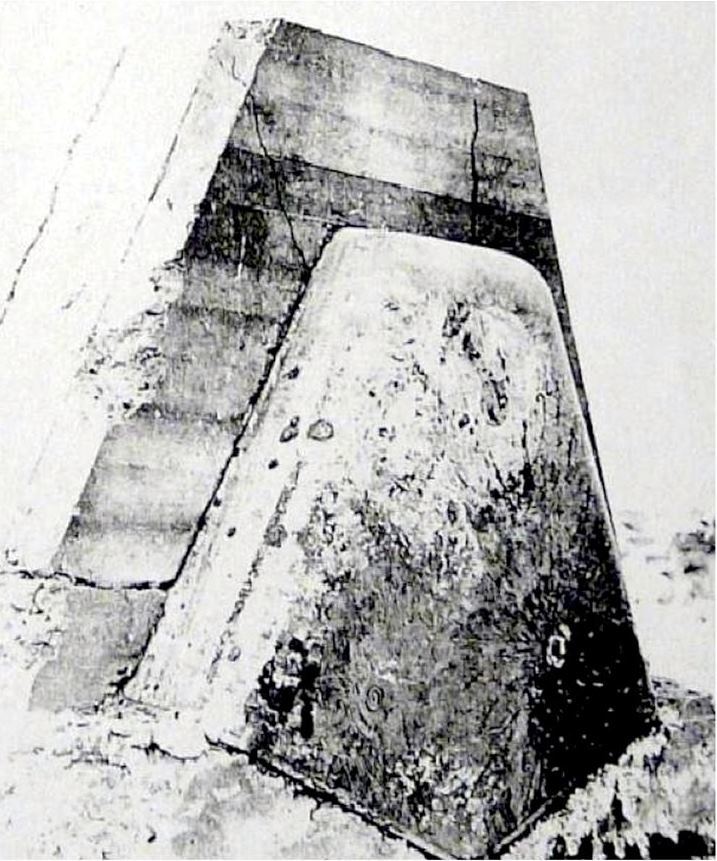

Fot. 03. Kopuła bojowa wg. Instrukcji Fort 22-1934 po próbach balistycznych w 1935 roku w Modlinie.

W procesie produkcyjnym kopuły dla ckm, wykonywano standardowe badania wytrzymałościowe w celu określenia własności mechanicznych pancerza. Do prac laboratoryjnych pobierano próbki z odlewu korpusu. Podstawowymi parametrami pancerza, jakie standardowo określano, była jego wytrzymałość na rozerwanie, udarność oraz procentowe wydłużenie. Natomiast zachowanie się elementów pancernych i żelbetonowych ścian schronów w warunkach walki oraz ich odporność na przebicie można było określić tylko na podstawie doświadczalnego ostrzału. Takim badaniom poddano jeden z wyprodukowanych egzemplarzy jednostrzelnicowej kopuły według instrukcji Fort. 22-1934 [01]. Przeprowadzono je w 1935 roku na terenie Twierdzy Modlin [02]. Zgodnie z opracowaną doktryną zakładano, że fortyfikacje będą zwalczane przy pomocy armat dużego kalibru. Do wykonania próbnego ostrzału przeznaczono 155 mm haubicę polową wz. 1917. Przyjęto, że sprawdzenie wytrzymałości pancerza na uderzenia pocisków, powinno być przeprowadzone w warunkach jak najbardziej zbliżonych do bojowych. Odpowiadały one ostrzałowi z dystansu 3500 metrów. Wystrzelony pocisk uderzał prostopadle w górną powierzchnię kopuły z prędkością 330 m/sek.

W próbach użyto pocisków produkowanych w Polsce [03]:
– granatu wz. 15-b o wadze 43,2 kg, ale bez materiału wybuchowego,
– granatu wz. 15-b o wadze 43,2 kg z materiałem wybuchowym 7,2 kg.

W celu przeprowadzenia badań i zapewnienia prostopadłego uderzenia pocisku w pancerz, kopułę osadzono pionowo w betonowym bloku. Dla łatwiejszego celowania przez otwór lufy, na górnej powierzchni pancerza wymalowano trzy czarne punkty, tworzące wierzchołki trójkąta równobocznego. Każdy czarny punkt wpisano w białe koło. Punkty rozmieszczono w równych od siebie odległościach.

Stanowisko 155 mm haubicy polowej wz. 1917 znajdowało się w odległości 100 metrów od osadzonego w betonowym bloku pancerza. Do wystrzelenia pocisków zastosowano naważki prochowe o zmniejszonej wadze. Odpowiednio dobrany ładunek miotający o mniejszej wadze miał gwarantować uderzenie pocisku w cel z prędkością 330 m/sek, czyli z prędkością końcową odpowiadającą standardowemu strzałowi z dystansu 3500 metrów.


Wyniki badań

Stwierdzono, że pancerze o grubości 100 mm, wykonane ze staliwa węglowego, odporne są na oddziaływanie pocisków o kalibrze 155 mm. Uderzenie granatu wz. 15-b bez materiału wybuchowego pozostawiło tylko nieznaczny powierzchniowy ślad na zewnętrznej powierzchni pancerza. Uderzenie granatu wz. 15-b z zapalnikiem bez zwłoki pozostawiło „również powierzchniowy ślad, nieco większy od poprzedniego”. W obu przypadkach nie stwierdzono odkształceń wewnętrznej powierzchni pancerza.

Zwrócono uwagę, że pancerz w wyniku uderzeń pocisków ma tendencję do wyrywania się z betonowego cokołu, w którym został osadzony.


[01] – więcej w opracowaniu Kopuła bojowa na ckm z 1934 roku – HAUBA nowatorski pancerz

[02] – Szymon Kucharski. Zarys historii polskich fortyfikacji w latach 1929-1935. Do Broni nr 4-6/2009.

[03] – Departament Uzbrojenia nie przewidział produkcji 155 mm granatów przeciwpancernych w Polsce. Zgodnie z przyjętą doktryną do zwalczania fortyfikacji stosowało się pociski odłamkowo-burzące, wywołujące efekt fali uderzeniowej.
