Opracował:

Franz Aufmann

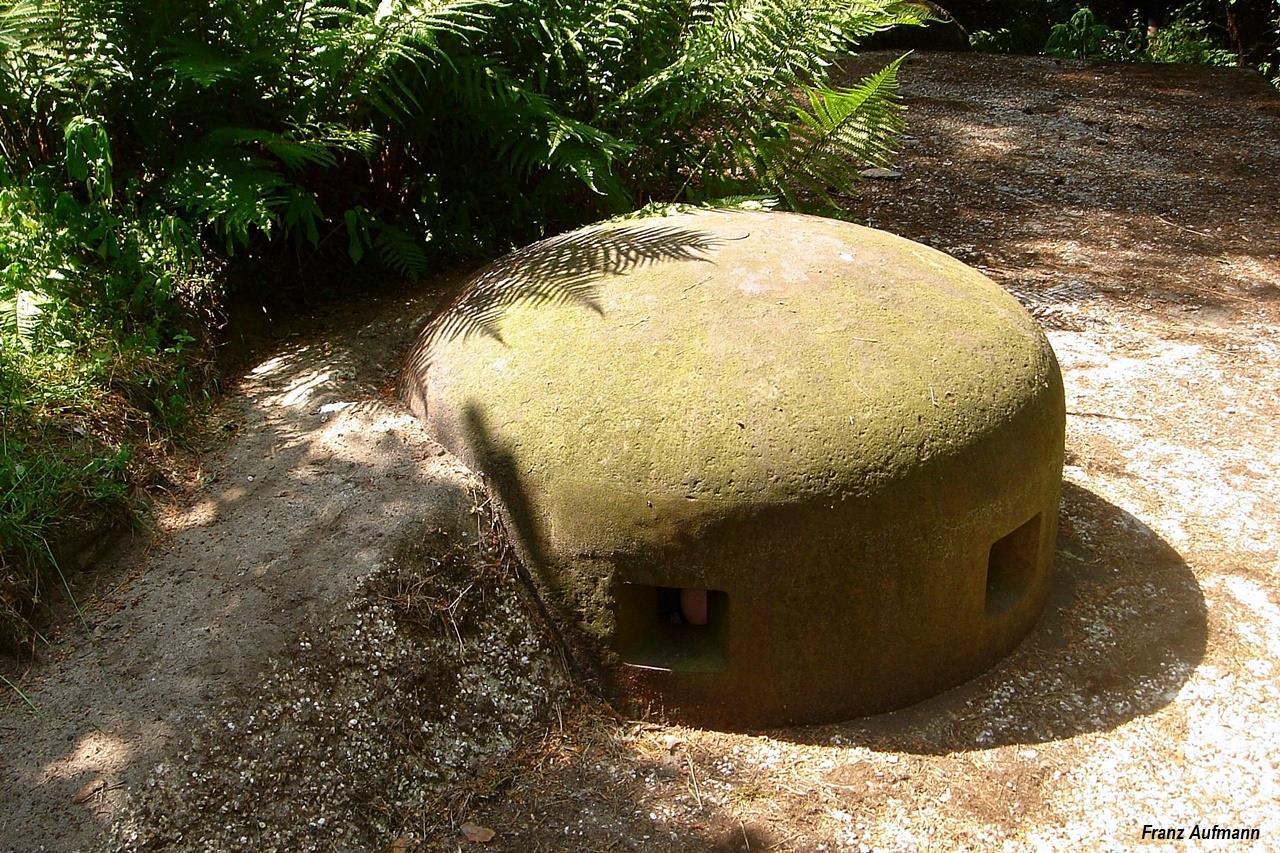

Fot. 01. Kopuła obserwacyjna (zgodna z Instrukcją Fort. 15-1936) Spółki Wielkich Pieców i Zakładów Ostrowieckich z zaślepionym otworem w osi czaszy. Schron na broń maszynową. wzniesiony na wiosnę 1936 roku na zapolu grupy fortowej “Carski Dar”.

Miałem ostatnio okazję zapoznać się z nowo wydanym, już 255 tomem Wielkiego Leksykonu Uzbrojenia zatytułowanym „Fortyfikacje Nowogródczyzny cz.1”. To jedna z ciekawszych publikacji tematycznych o rozwoju polskiej fortyfikacji w ostatnim okresie. Duża dawka informacji, o działaniach podjętych przez Inspektora Armii gen. dyw. Tadeusza Piskora w pasie działania armii „Baranowicze” w celu zabezpieczenia odpowiedniej obrony wschodniego regionu Polski, została przekazana przez autora publikacji pana Szymona Kucharskiego w wyjątkowo przystępny sposób. Tekst całkowicie pozbawiony jest przypisów odsyłających do materiałów źródłowych. Jednak czytelnik, który miał już okazję prowadzić kwerendę w zasobach archiwalnych CAW z tego regionu przedwojennej Polski, z łatwością odnajduje w swoim domowym archiwum korespondencję, właściwą do podanych informacji.

W centrum mojego zainteresowania znalazły się kopuły pancerne, które planowano lub osadzono w nowo budowanych obiektach fortyfikacji stałej na Nowogródczyźnie. Był ich wyjątkowo szeroki asortyment. Umiejętnie wykorzystano zachowane, pruskie kopuły obserwacyjne, które przetrwały okres wojny. Podjęto działania w celu zapewnienia dostawy kopuł pancernych wytwarzanych przez polski przemysł, a których odporność na ostrzał byłaby porównywalna do konstrukcji zaprojektowanych obiektów. Zdecydowano się również na unikalną w polskiej fortyfikacji tego okresu metodę prowadzenia obserwacji przedpola.

Schron dowódcy batalionu na pododcinku „Brama Horodyszcze” miał być wyposażony w stanowisko obserwatora artylerii z peryskopem wysuwanym przez szyb w stropie, mimo że posiadał osadzoną w stropie standardową kopułę obserwacyjną [01] z 1936 roku, produkcji  Spółki Wielkich Pieców i Zakładów Ostrowieckich. Polska kopuła jednak zdecyduje ustępuje odpornością na ostrzał i przewidzianym wyposażeniem znacznie starszej, opracowanej w 1929 roku francuskiej kopule obserwacyjno-bojowej typ A (fr. cloche guetteur et fusil-mitrailleur Modele 1929 type A [02]), a powszechnie stosowanej na Linii Maginot. Ustępuje również wyposażeniem i komfortem pracy w małej kopule obserwacyjnej 9P7, wprowadzonej na uzbrojenie w 1934 roku (niem. Kleinstglocke für Infanterie Beobachtung)[03].

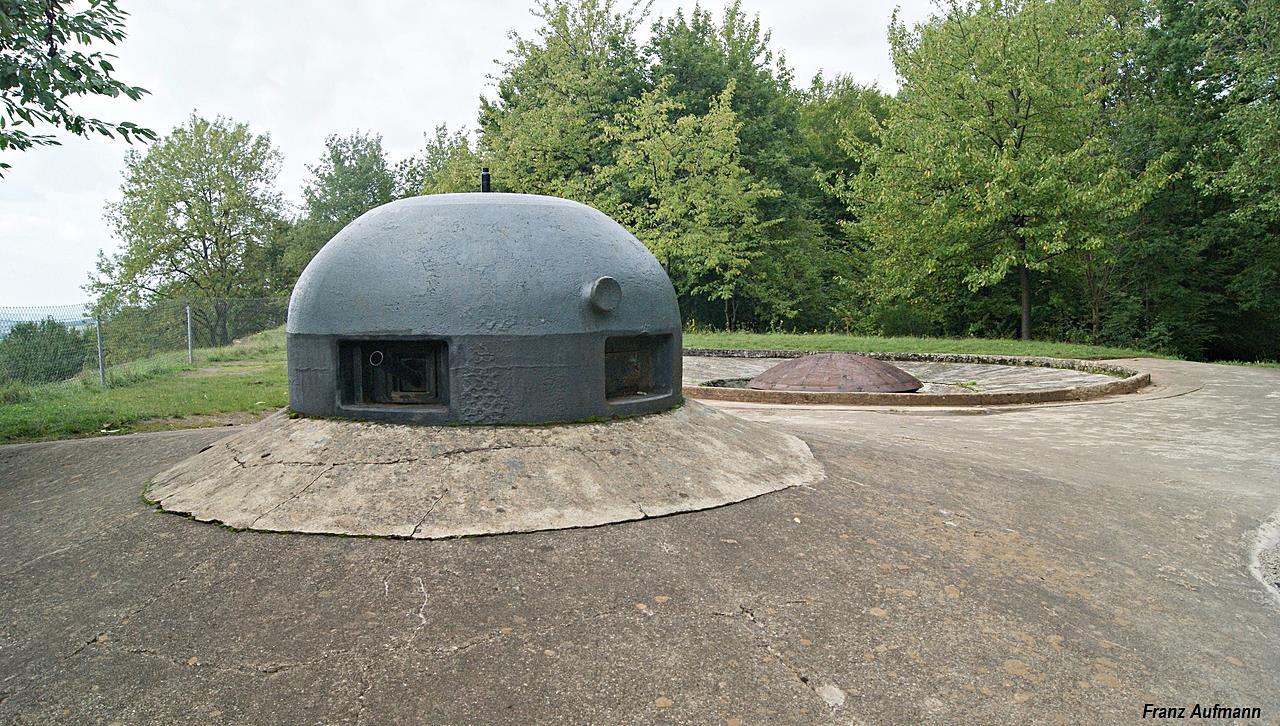

Fot. 02. Kopuła obserwacyjno-bojowa model 1929 typ A (fr. cloche guetteur et fusil-mitrailleur Modele 1929 type A), osadzona w stropie bloku nr zz grupy warownej Hackenberg.



Aspekty zastosowania stanowisk obserwacyjnych artylerii wyposażonych w peryskop i stanowisk obserwacyjnych w kopule obserwacyjnej były szczegółowo rozważane w 1936 roku. W piśmie z dnia 30.04 1936 do Szefa Sztabu Głównego w sprawie planu fortyfikacyjnego odcinka Darewo i Łabuzy, gen. Piskor jednoznacznie przekazał wypracowane wcześniej stanowisko:

Uważam, że stosownie kopułek panc. dla obserwatorów artylerii nie jest pożądane, ponieważ nie dają one dobrych możliwości obserwacji. Sądzę, że zastąpienie ich peryskopami da nie tylko lepsze warunki obserwacji i przekazywania jej wyników, ale również obniży ich koszta.

Koszt peryskopu optycznego dla stanowiska obserwatora szacowany był na 3000 zł przy cenie kopuły obserwacyjnej ze stali chromoniklowej o grubości ścinki 60 mm rzędu 4000 zł przy długoterminowym zamówieniu na 80 sztuk. Należy jednak wyjaśnić, że do wybuchu wojny we wrześniu 1939 toku nie przewidziano standardowego zastosowania peryskopu [04] dla obserwatora artylerii w żadnym z opracowanych typów kopuł obserwacyjnych. Rozważano taką możliwość, ale podczas kwerendy autora niniejszego opracowania w zasobie archiwalnym CAW nie odnaleziono informacji jednoznacznie potwierdzających, że podjęto prace, wykonano projekt a następnie prototyp peryskopu optycznego do zastosowania w kopule. Wymagane są dalsze badania zasobów archiwalnych. Jedyną poszlaką w tej sprawie, że takie starania poczyniono,  może być cylindryczny otwór w czaszy kopuły obserwacyjnej wg Instrukcji Fort. 15-1936. Taką kopułę osadzono między innymi w stropie schronu, wzniesionego na zapolu grupy fortowej „Carski Dar” w Modlinie. Otwór o tej średnicy nie umożliwia osadzenia w niej peryskopu, ale mógł być z powodzeniem wykorzystany jako otwór technologiczny. Podobne prace adaptacyjne na osadzonych kopułach przeprowadzano na Linii Maginot do 1940 roku przy modernizacji kopuły bojowej na ckm model 1930 (Cloche JM modèle 1930).

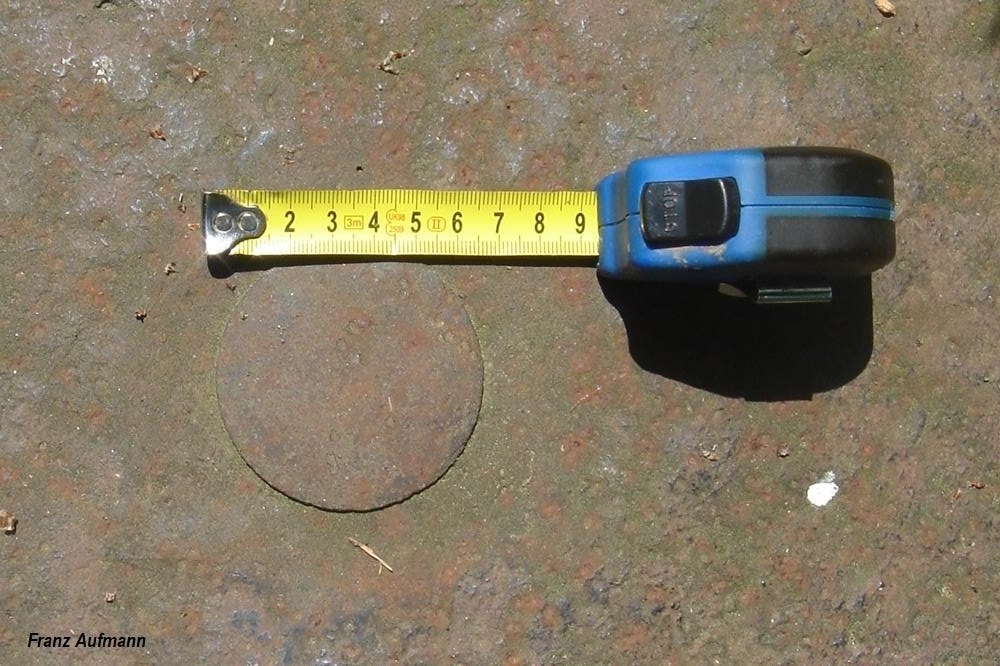

Fot. 03. Zaślepiony otwór w osi czaszy kopuły obserwacyjnej.

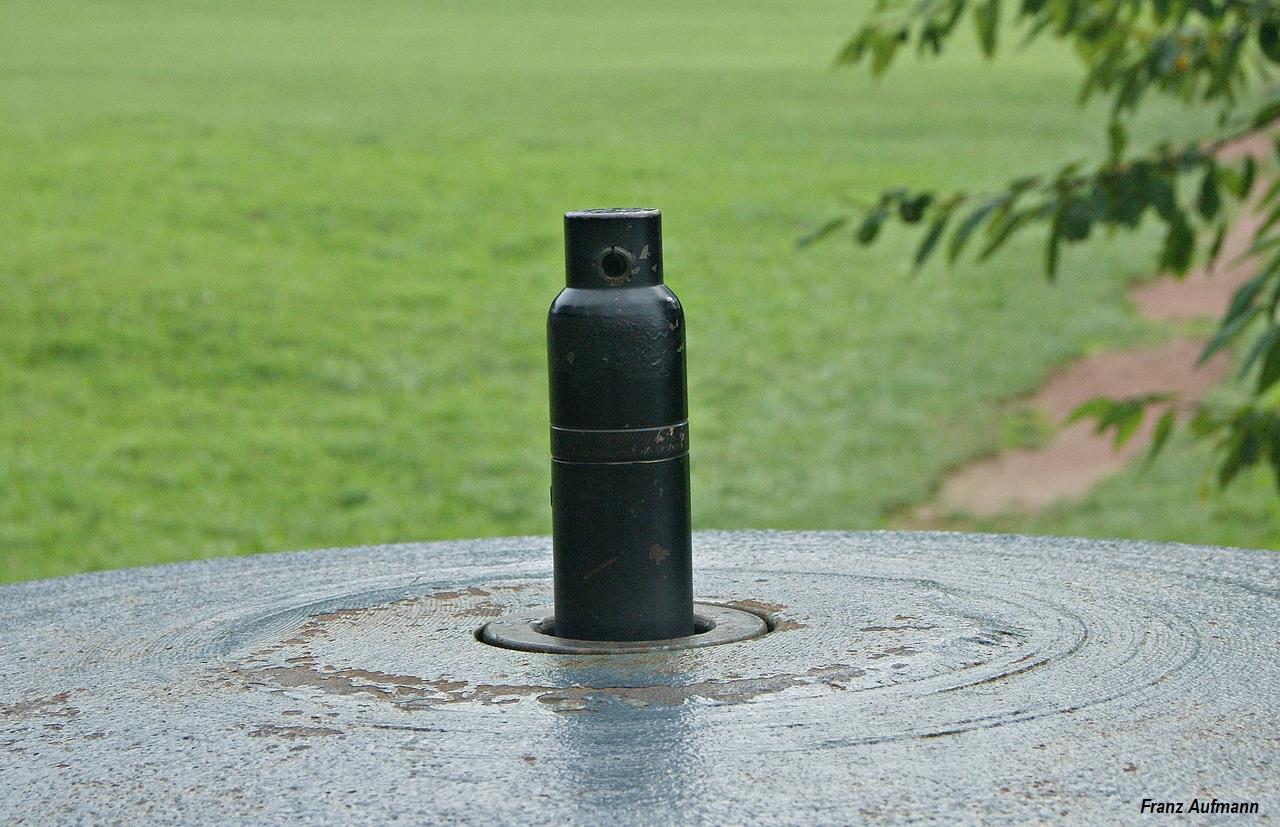

Fot. 04. Peryskop optyczny do prowadzenia obserwacji okrężnej stanowiska obserwacyjnego we francuskiej kopule obserwacyjno – bojowej model 1929 typ A.



Z niezrozumiałych zupełnie powodów panował ogólnie przyjęty pogląd o osłabieniu konstrukcji kopuły w przypadku wykonania w jej stropie otworu na peryskop. Taki stan rzeczy potwierdza pismo ppłk Rugera z 26.06.1936 do gen. Kazimierza Sosnkowskiego w tej sprawie, a zasługuje na szczególną uwagę, gdyż pojawia się określenie kopuły z odwołaniem do konkretnej Instrukcji Fort w zamian powszechnie używanego w korespondencji terminu „kopułki panc”. Należy zwrócić uwagę na fakt, że polscy oficerowie mieli okazję zapoznać się z obiektami Linii Maginot podczas wyjazdów służbowych, a wspomniana kopuła obserwacyjno-bojowa model 1929 była podstawowym typem pancerza chroniącego stanowisko bojowe. Szacuje się, że wykonano łącznie około 1000 kopuł  tego modelu.



Fot. 04. Peryskop optyczny do prowadzenia obserwacji okrężnej stanowiska obserwacyjnego we francuskiej kopule obserwacyjno – bojowej model 1929 typ A (Fot. Laure-Sylvie Lambert).



Generał Tadeusz Piskor nie był jedynym oponentem w sprawie kopuł obserwacyjnych Zakładów Ostrowieckich. Opracowany w 1936 roku nowy typ kopuły obserwacyjnej zdaniem gen. bryg. do prac artyleryjskich przy GISZ Stanisława Millera nie spełniał podstawowych wymogów dla stanowiska obserwatora artylerii. Zastrzeżenia dotyczące kopuły obserwacyjnej wg. Instrukcji Fort. 15-1936 przedstawił w piśmie „Obiekty artyleryjskie w fortyfikacjach stałych” z dnia 16 listopada 1938 roku do Inspektora Saperów gen. bryg Mieczysława Dąbkowskiego [05].


[01] – Kopuła pancerna obserwacyjna. Typ normalny wg. Instrukcji For. 15/1936), więcej Kopuła obserwacyjna Z.O. z 1936 roku
[02] – więcej w opracowaniu Kopuła obserwacyjno-bojowa GFM model 1929 typ A.
[03] – więcej w opracowaniu Kleinstglocke 9P7 – Mała kopuła obserwatora piechoty.
[04] – We francuskich kopułach obserwacyjno-bojowych, w zależności od typu stanowiska, czyli stanowiska obserwatora piechoty lub stanowiska obserwatora artylerii, stosowano dwa różne peryskopy.
[05] – więcej w opracowaniu Polskie kopuły.
