Badania terenowe 6 odcinka dywizyjnego umocnień Trójkąta Lidzbarskiego w rejonie osady Retrowy

Posted on Posted in Fortyfikacje, Fortyfikacje niemieckie

Opracował: Franz Aufmann

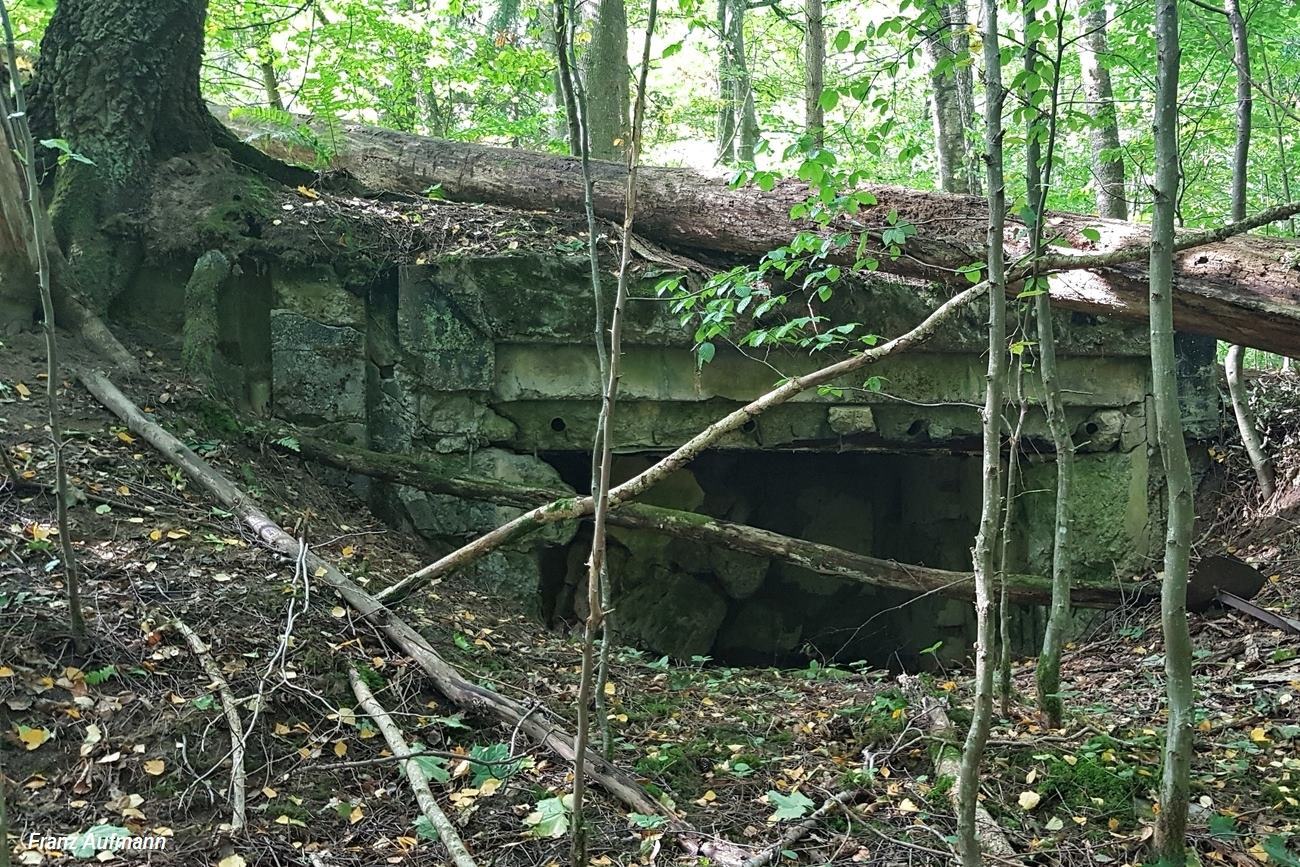

Fot. 01. Widok schronu „C” na dwa ckm od przedpola, od strony południowo-zachodniej. Stanowisko w izbie (Rys. 02. 1) prowadzi ogień czołowy. (6 odcinek dywizyjny umocnień Trójkąta Lidzbarskiego, rejon osady Retowy).



Rys. 01. Konfiguracja izb schronu nr 540 z Pozycji Odry.

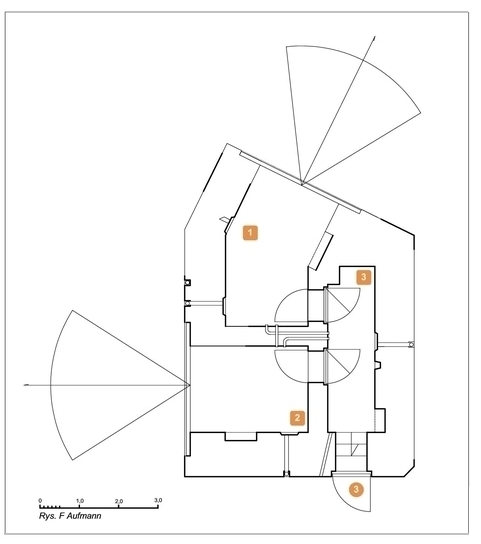

Rys. 02. Konfiguracja izb schronu „C” z 6 odcinka dywizyjnego Pozycji Lidzbarskiej.

Podczas kolejnych badań terenowych w okolicach osady Retowy na 6 odcinku dywizyjny umocnień obronnych Trójkąta Lidzbarskiego, zaistniała możliwość przeprowadzenia inwentaryzacji schronu na dwa karabiny maszynowe (na planie sytuacyjnym oznaczony jako „C”). Zgodnie z informacjami dostępnymi w Internecie obiekt posiada zbliżoną konfigurację pomieszczeń do schronu nr 540 z Pozycji Odry. Rozwiązaniami  wspólnymi dla wspomnianego obiektu nr 540 i schronu bojowego nr 624 (na planie sytuacyjnym oznaczony jako „A”) na 3 ciężkie karabiny maszynowe z Pozycji Lidzbarskiej było zastosowanie poziomych tuneli – otworów [01] w ścianach działowych pomiędzy izbami bojowymi. Celem kolejnego przedsięwzięcia była próba wyjaśnienia zastosowania kanałów łączących izby bojowe w schronie nr 624 (na planie sytuacyjnym oznaczony jako „A”). Schrony „A” i „C” oddalone są od siebie zaledwie 1700 metrów w linii prostej. Plan ogni wypełnia dwusektorowy obiekt, wzniesiony w 1933 roku (na planie oznaczony jako „B”). Jego zadania wspiera schron bojowy bez pomieszczenia gotowości bojowej (MG-Schartenstand ohne Bereitschaftsraum), położony na północny-wschód.


Opis do rys. 01 i 02. 1-2. Izba bojowa dla stanowiska 7,92 mm karabinu maszynowego MG 08 na podstawie fortecznej, 3. Bierna śluza przeciwgazowa, 4. Otwór w ścianie działowej, 5. Wejście do schronu.


Badania terenowe potwierdziły istnienie schronu dwusektorowego (na planie oznaczony jako „C”) o zbliżonej konfiguracji pomieszczeń do obiektu nr 540 z Pozycji Odry. Zgodnie z decyzją planistów, optymalną obronę pozycji zapewniało stanowisko ogniowe o osiach sektorów przecinających się pod kątem 115 stopni. Szacuje się, że schron wzniesiono w 1934 roku. Został wykonany w odporności B1 na ostrzał. Broń maszynową, chronioną przez stalowe płyty o grubości 10 cm, umieszczono w oddzielnych izbach. Ogień boczny prowadzony był w kierunku wschodnim (Rys. 02. 02).

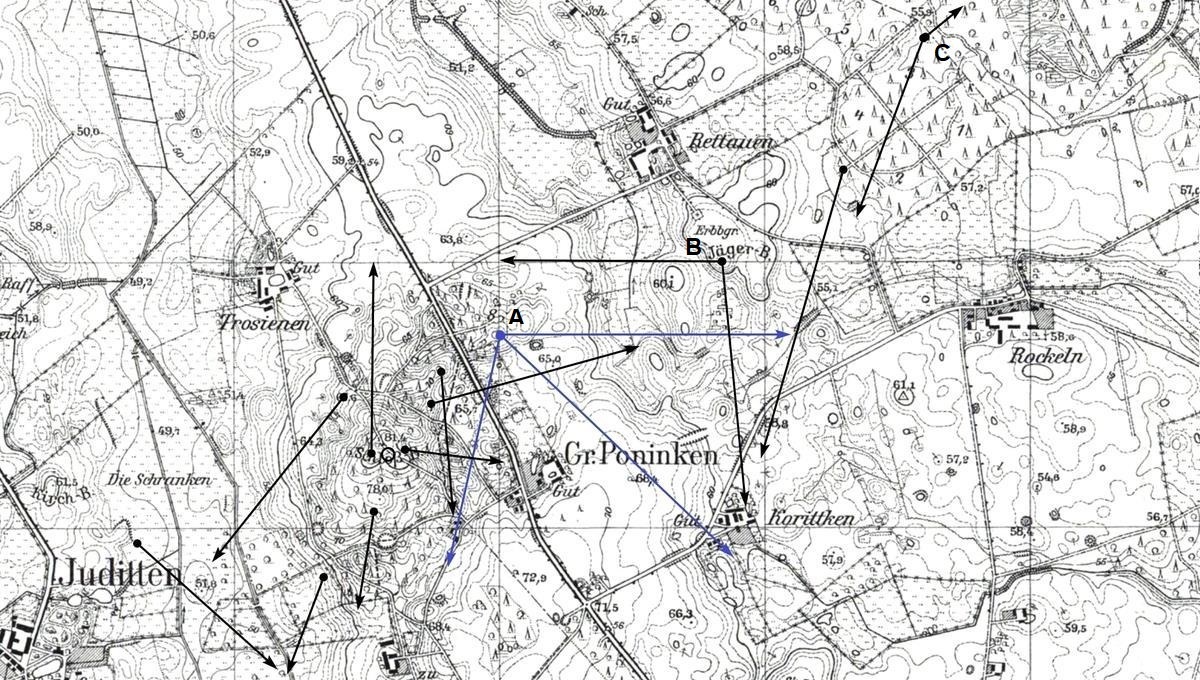

Pan sytuacyjny. Wycinek pozycji obronnej 6 odcinka dywizyjnego Trójkąta Lidzbarskiego pomiędzy miejscowością Judyty (niem. Juditten) i Retowy (niem. Rettauen). Na archiwalnej mapie z 1936 roku, oddającej ówczesny układ ciągów komunikacyjnych i ukształtowanie terenu, zaznaczono lokalizację schronów bojowych z określeniem kierunku ognia. Schron bojowy nr 624 na 3 ciężkie karabiny maszynowe MG 08, oznaczono jako „A”. Schron na dwa ciężkie karabiny maszynowe, położony na południe od osady Retowy jako „B”. Inwentaryzowany schron na ciężkie dwa karabiny maszynowe, położony na północny wschód od osady oznaczono jako „C”.



Fot. 02. Załamana ścian izby bojowej (Rys. 02. 1) ze stanowiskiem ckm do ognia czołowego. W głębi otwór po usuniętej stalowej płycie, chroniącej stanowisko do ognia bocznego (Rys. 02. 2).

W celu zminimalizowani kosztu budowy schronu, ogień czołowy w kierunku południowo-zachodnim realizowano z niestandardowej izby bojowej (Rys. 02. 01).

Izby bojowe oddzielała ściana działowa o grubości 50 cm. Uległa częściowemu zniszczeniu podczas prac saperskich, związanych z odstrzeliwaniem elementów pancernych. Jej stan zachowania może sugerować istnienie otworu łączącego obie izby bojowe. Oględziny nie potwierdziły zachowanych charakterystycznych odcisków, wyraźnie widocznych w schronie nr 540 na obrzeżach otworu w ścianie, a pozostawionych przez osadzone ościeżnice dla obustronnych zamknięć otworu.

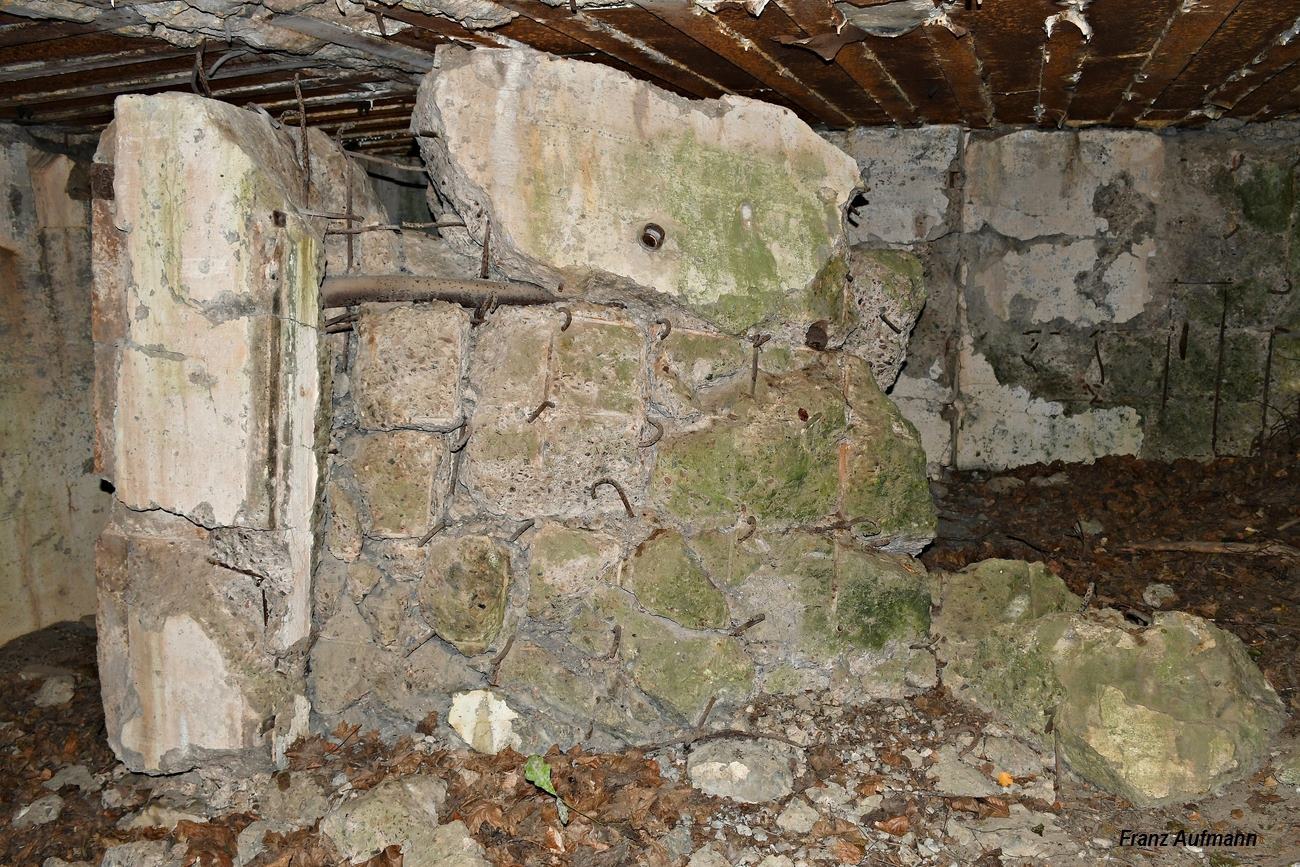

Fot. 03. Widok zniszczonej ściany działowej od strony izby do ognia czołowego (Rys. 02. 1). W ścianie osadzono rury łączności głosowej. Widoczny poziomy odcinek zapewnia łączność śluzy przeciwgazowej z izbą do ognia czołowego oraz poprzeczna rura łączność pomiędzy izbami bojowymi. W identyczny sposób rozwiązano łączność pomiędzy śluzą a izbą bojową do ognia bocznego. W tym wypadku rura do łączności głosowej jest znacznie krótsza.

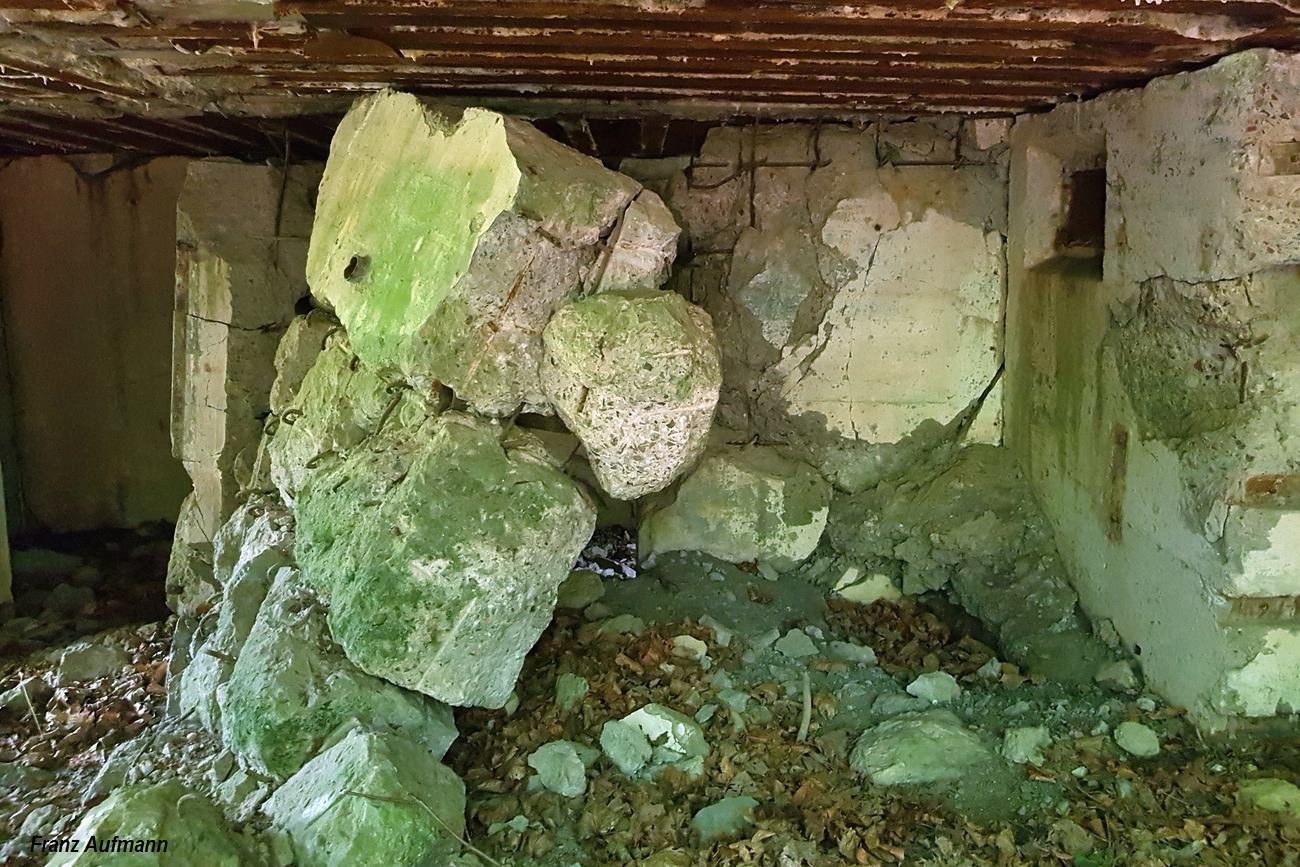

Fot. 04. Widok zniszczonej ściany działowej od strony płyty chroniącej stanowisko ckm do ognia bocznego (Rys. 02. 2).

Podczas prac inwentaryzacyjnych schronu „C” na 2 ciężkie karabiny maszynowe  zwrócono uwagę na wyprowadzenia przewodów układu wentylacyjnych. Przewidziano wymianę powietrza w izbach bojowych poprzez układ rur poprowadzonych w pionowych kanałach o czworokątnym przekroju poprzecznym  14 x 14 cm na zewnętrznych powierzchniach obiektu. Wyloty przewodów wentylacyjnych zabezpieczono zaworami z zasuwami [02]. Umieszczono je w płytkich niszach. Położenie zaworów wentylacyjnych w izbie bojowej prezentuje fot. 02. Zlokalizowano dwa kanały na ścianie z płytą do ognia bocznego (Fot. 05) oraz jedno na elewacji z wejściem do obiektu. Instalację kominową dla pieca grzewczego umieszczono w kanale w zachodniej ścianie bocznej, obsypanej narzutem ziemnym.

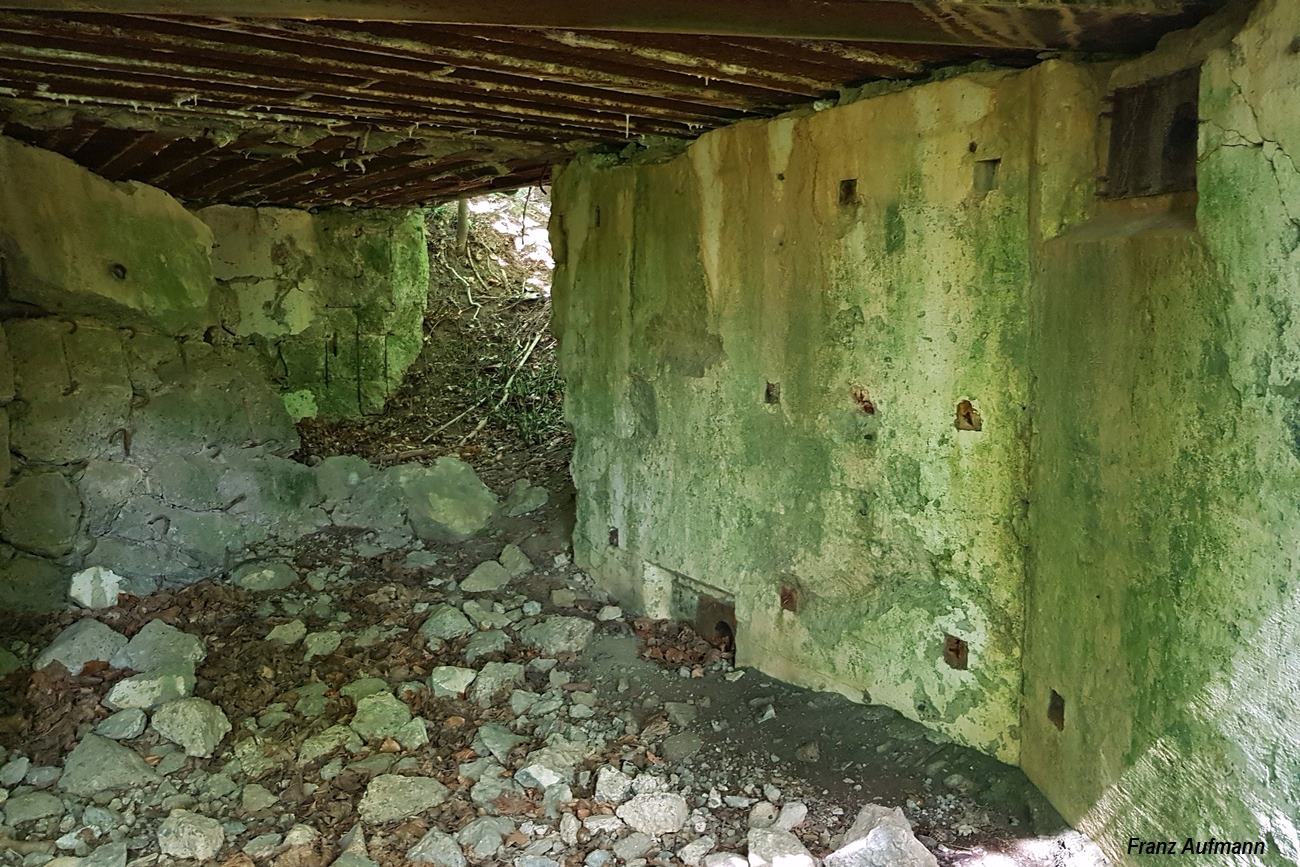

Fot. 05. Widok otworu po odstrzelonej stalowej płycie, chroniącej stanowisko ckm do ognia bocznego (Rys. 02. 2). Na zdjęciu, po lewej stronie widoczne są dwa pionowe kanały w ścianie na rury układu wentylacji.

[01] – Rozważania konstrukcyjne zostały opisane w opracowaniu Trójsektorowy schron broni maszynowej – izby bojowe, badania terenowe umocnień Trójkąta Lidzbarskiego (2).

[02] – Zamknięcie przewodu wentylacyjnego lub kominowego.
