Podsumowanie wstępnego rozpoznania systemu łączności telefonicznej Pozycji Olsztyneckiej. Część V: WIKNO – stanowisko dla 2 ciężkich karabinów maszynowych i 3,7 cm armaty ppanc. – Sp 97.

Posted on Posted in Fortyfikacje niemieckie

Opracował:
Arkadiusz Mitura

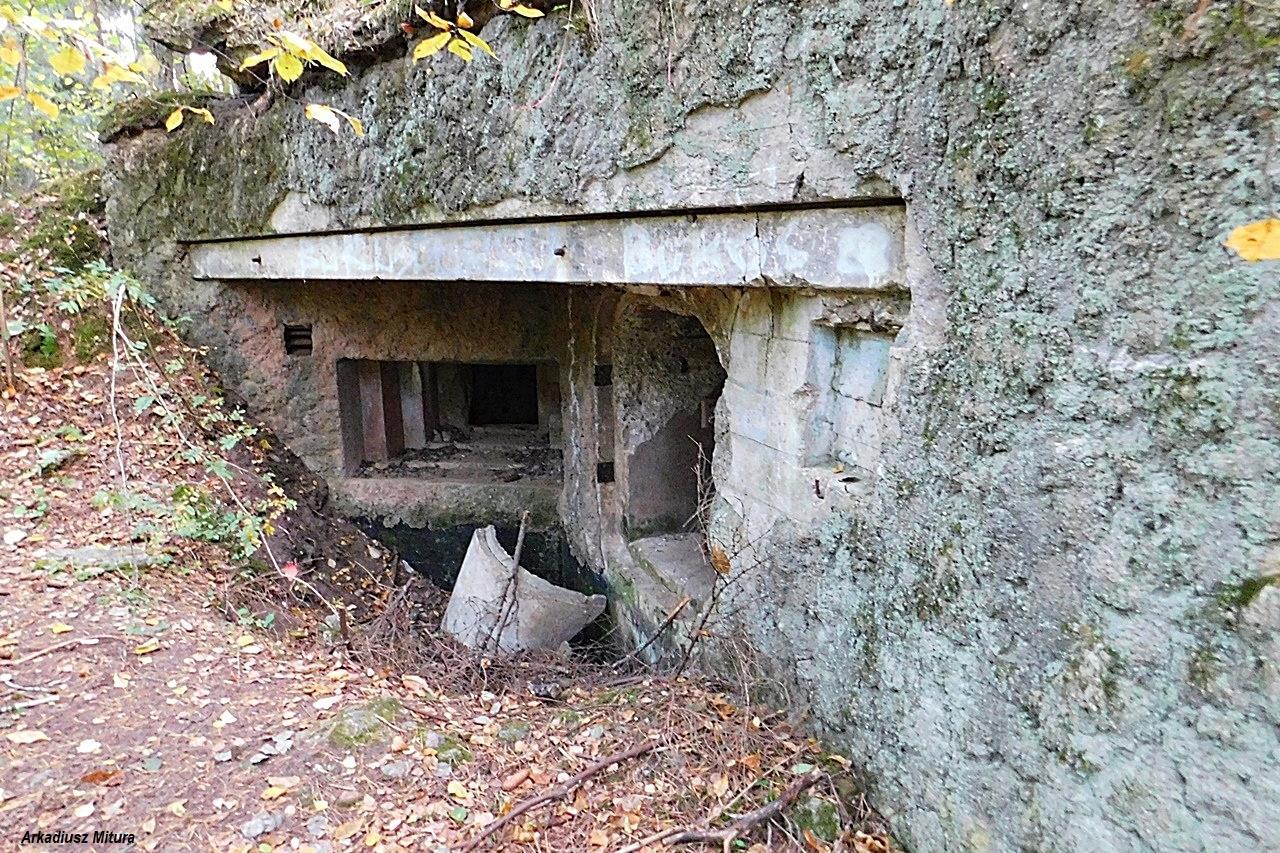

Fot. 01. Widok tylnej ściany schronu Sp. 97. Po prawej stronie nisza na przyłącze polowej sieci telefonicznej (Pozycja Olsztynecka, okolice miejscowości Wikno). (Fot. Arkadiusz Mitura).

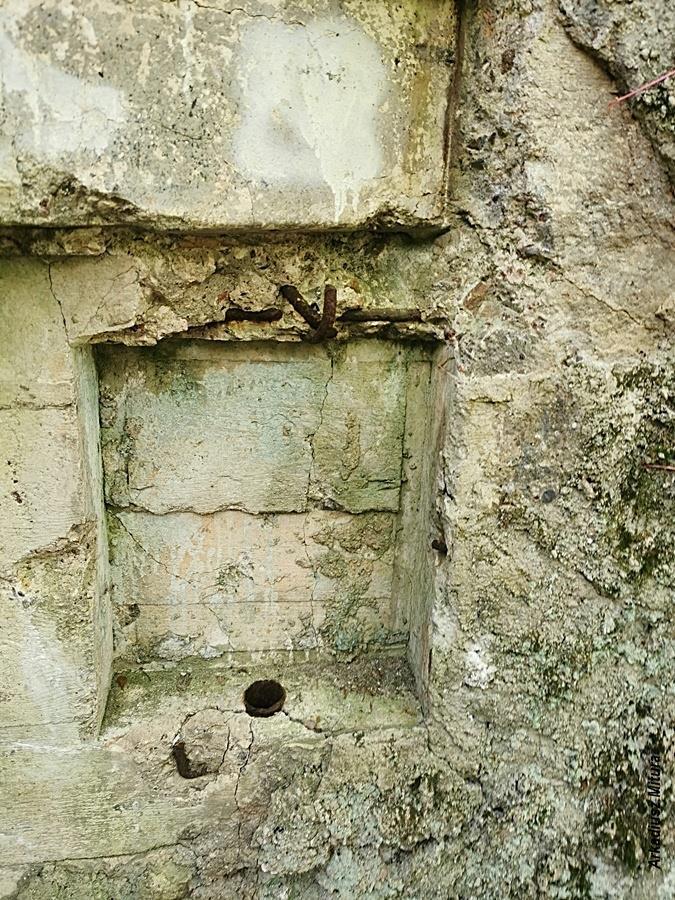

Fot. 02. Nisza na dwa przyłącza polowej sieci telefonicznej. Nie osadzono kotw mocujących przyłącza (Fot. Arkadiusz Mitura).

We wcześniejszym opracowaniu o schronach bojowych, pominięty został schron bojowy znajdujący się w pobliżu miejscowości Wikno. Unikatowy obiekt, przeznaczony jest dla 2 stanowisk dla ciężkich karabinów maszynowych (wybudowany wg standardowego planu Regelbau B1 – 6),  oraz dobudowanej kazamaty dla 3,7 cm polowej armaty ppanc. (Rys. 01).

Zewnętrzne przyłącze polowej sieci telefonicznej [01], znajdujące się na tylnej elewacji obiektu, umieszczono pomiędzy wejściami, pod końcowym odcinkiem okapu chroniącego strzelnicę obrony zapola (Rys. 01; Fot. 02).

Kabel telefoniczny polowej sieci telefonicznej planowano doprowadzić rurą stalową o średnicy 1/2’’. Rura, którą widać na zdjęciu 2, prowadziła do pomieszczenia załogi, gdzie znajdowała się nisza z wyprowadzeniem na telefoniczny kabel forteczny.

Nisza na tylnej elewacji schronu chroniona była stalowymi drzwiczkami, które zostały usunięte wraz z osadzającą je ościeżnicą. W niszy zewnętrznego przyłącza, tak samo jak w przypadku innych schronów bojowych i biernych Pozycji Olsztyneckiej, nie odnaleziono śladów po mocujących kotwach przyłącze, co sugeruje brak wykonania tego zakresu prac (Fot. 02).

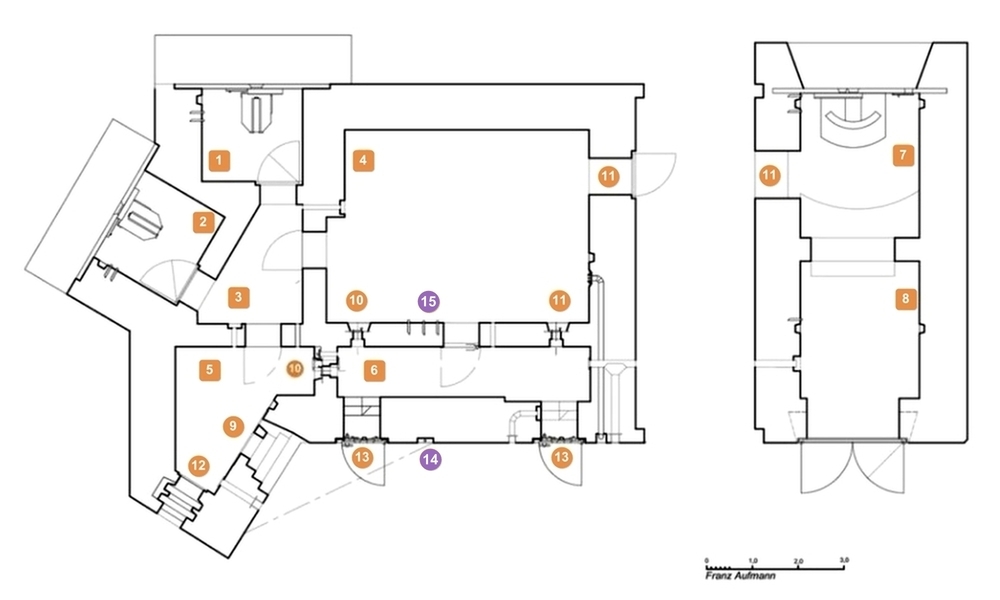

Rys. 01. Dwusektorowy schron broni maszynowej B1-6, z niezbędnymi zmianami oraz przyległa izba bojowa dla 3,7 cm armaty przeciwpancernej Pak. Po lewej stronie schron bojowy broni maszynowej. Po prawej stronie izba bojowa dla armaty przeciwpancernej lub zamiennie dla ciężkiego karabinu maszynowego. Obie części schronu zostały na rysunku rozsunięte. 1. Izba bojowa dla 7,92 mm ckm MG 08, prowadząca ogień wzdłuż osi drogi, 2. Izba bojowa ckm dla 7,92 mm ckm MG 08 rozszerzająca sektor ognia broni maszynowej do 118 stopni, 3. Korytarz, izba gotowości bojowej, 5. Wartownia, 6. Śluza przeciwgazowa, 7. Izba bojowa dla 3,7 cm armaty przeciwpancernej Pak, 8. Magazyn amunicyjny, 9. Stanowisko lekkiego karabinu maszynowego do obrony wejścia i zapola schronu, 10. Strzelnica obrony wejścia, 11. Przejście do izby bojowej armaty przeciwpancernej, 12. Wyjście ewakuacyjne, 13. Wejście do schronu, 14. Nisza przyłącz polowej sieci telefonicznej, 15. Nisza z wprowadzeniem fortecznego kabla łączności telefonicznej i kabla polowej sieci telefonicznej [02].

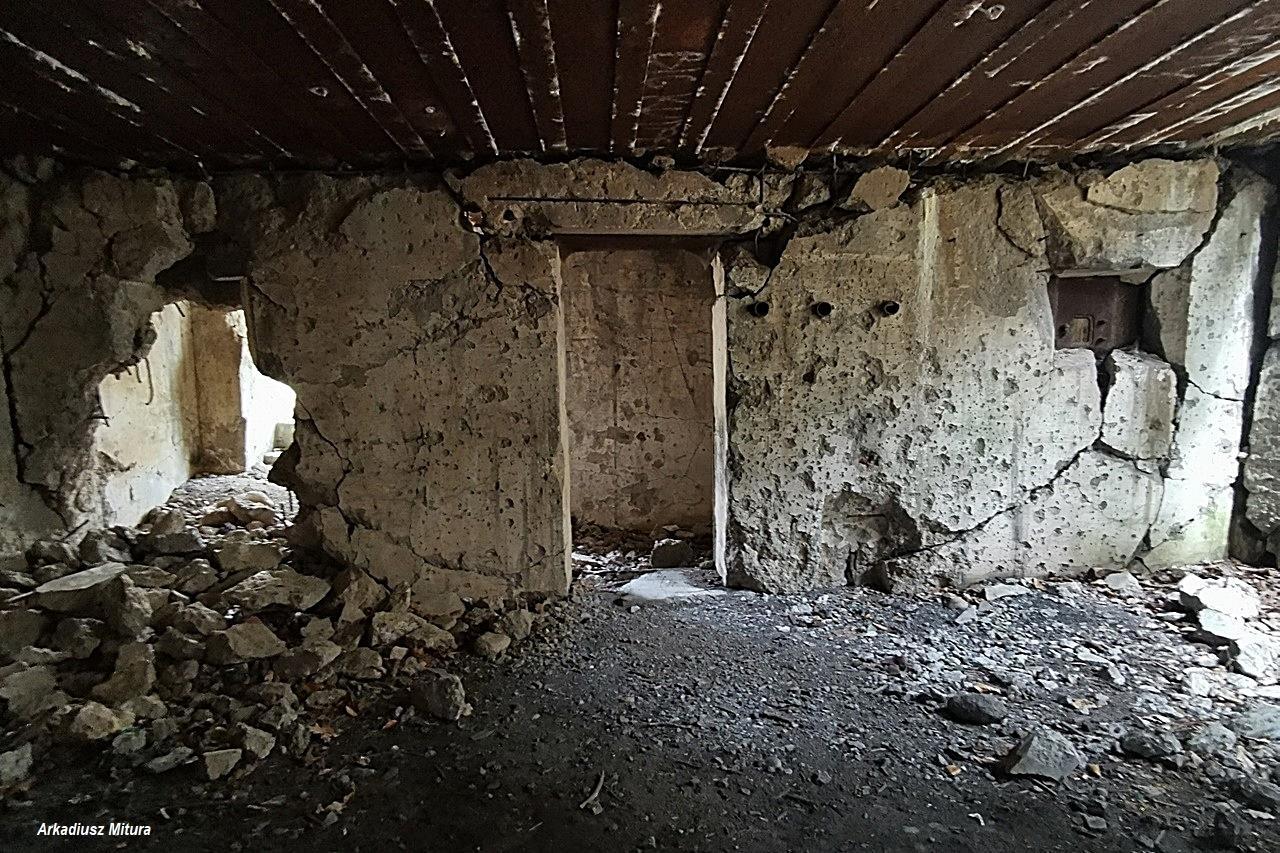

Fot. 03: Położenie wnęki z wyprowadzeniem polowej sieci telefonicznej i kabla fortecznego w pomieszczenie załogi. Znajduje się po prawej stronie od wejścia do izby (Fot. Arkadiusz Mitura).

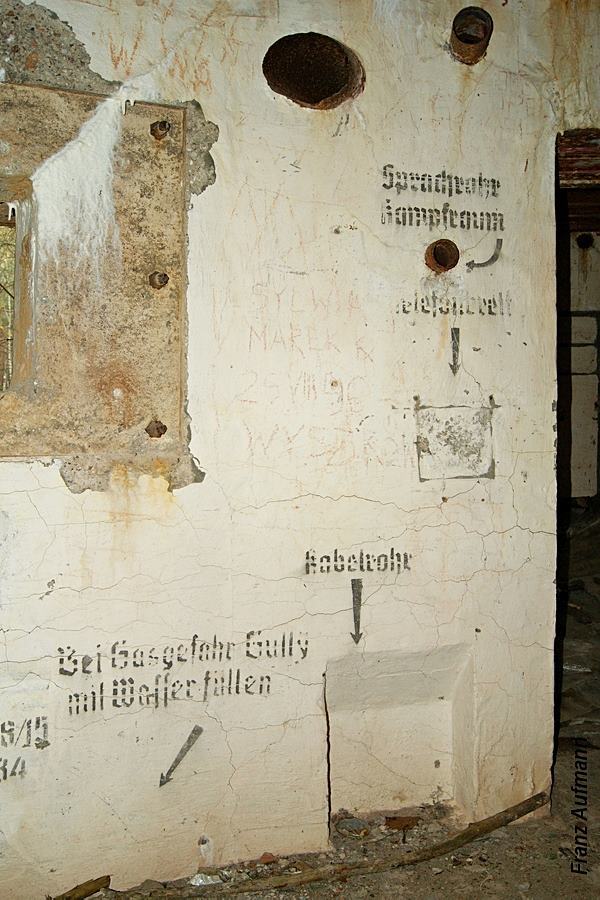

Fot. 04. Widok na niszę kablową, miejsce na półkę na telefon i rurę głosową w standardowym schronie zaporowym Pozycji Olsztyneckiej (Fot. Franz Aufmann).

Wielkość niszy pozwalała na zamontowanie maksymalnie dwóch przyłączy polowej sieci telefonicznej. Do przyłącza można było podłączyć dwa kable (dwużyłowe). Zapewniały łączność ze stanowiskami polowymi w pobliżu obiektu.

W niszy znajdującej się w izbie załogi, przy podłodze, po lewej stronie wejścia ze śluzy gazowej znajdowały się dwie rury stalowe. Pierwsza, o mniejszej średnicy, miała chronić kabel telefoniczny idący do zewnętrznego przyłącza polowej sieci telefonicznej, a druga, o średnicy 3’’, stanowiła osłonę kabla łączącego obiekt z forteczną siecią łączności. W rurze nie stwierdzono pozostałości po kablu telefonicznym.

Powyżej wnęki na podłączenie do fortecznej sieci telefonicznej, wykonano miejsce na półkę pod telefon. Miejsca po haczykach podtrzymujących, można odnaleźć po dokładnym przyjrzeniu się powierzchni ściany. W wyniku wewnętrznej eksplozji, zniszczony został napis informujący o przeznaczeniu półki: TELEFONBRETT (Fot. 04).

Rury głosowe, prowadzące do obu stanowisk ciężkich karabinów maszynowych i armaty ppanc, zostały umieszczone powyżej półki na telefon, na wysokości głowy osoby o średnim wzroście, co zapewniało sprawne dowodzenie obiektem (Fot. 05).

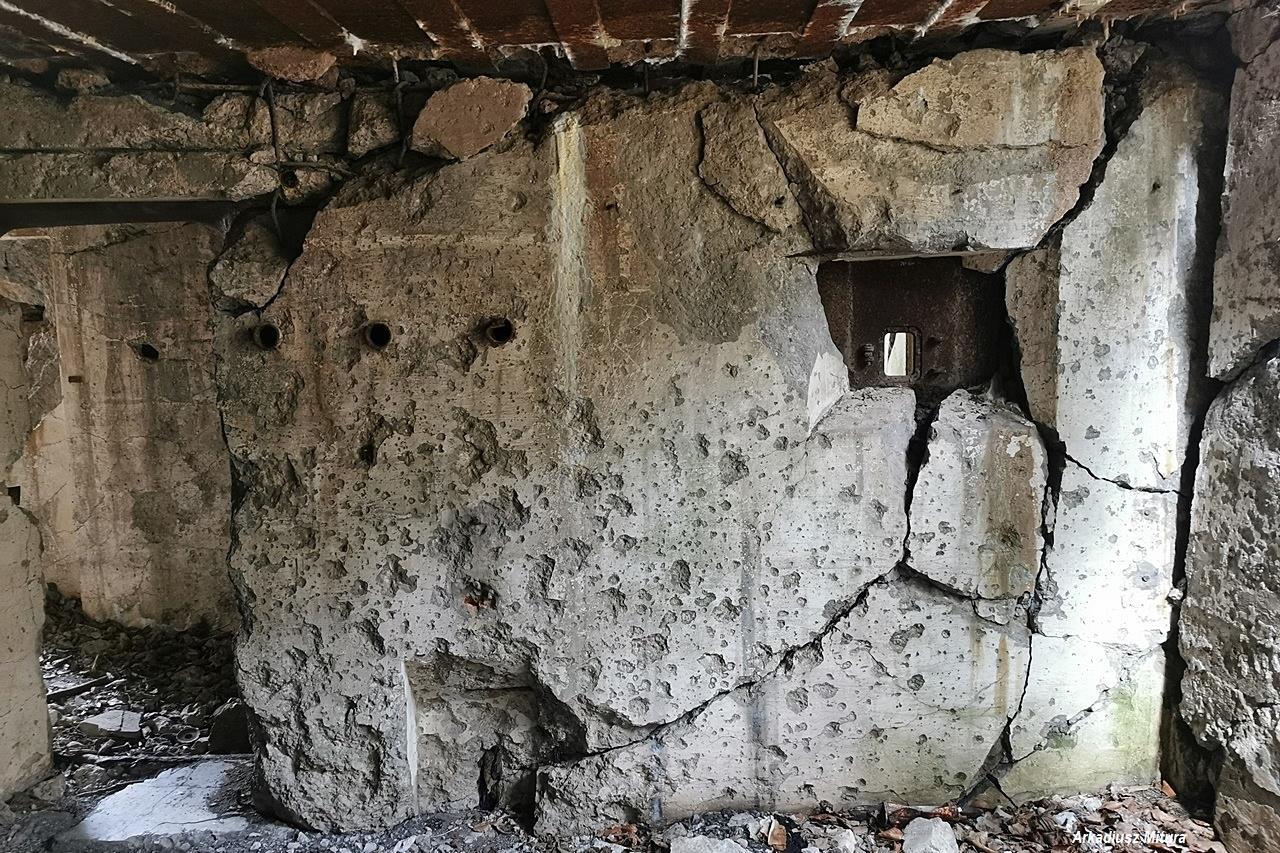

Fot. 05. Położenie wnęki z wyprowadzeniem polowej sieci telefonicznej i kabla fortecznego w pomieszczenie załogi. Znajduje się po prawej stronie od wejścia do izby. Powyżej wyloty trzech rur do łączności głosowej (Fot. Arkadiusz Mitura).

Po zwiedzeniu i zinwentaryzowaniu wszystkich zachowanych obiektów pozycji olsztyneckiej, rzuca się fakt braku jakichkolwiek reliktów kabli telefonicznych wewnątrz obiektów bojowych i biernych (poobcinane lub wystające fragmenty kabli, można odnaleźć na wszystkich niemieckich pozycjach budowanych przed II wojną światową, takich jak: Pozycja Giżycka, Pozycja Lidzbarska, Wał Pomorski, MRU, Linia Odry. Sporadycznie można odnaleźć stalowe pręty uziemienia lub nawet korki dębowe mające zapobiegać zbieraniu się wody w rurach na przewody. Pozwala to na stwierdzenie, iż obiekty wybudowane na pozycji olsztyneckiej nie były podłączone do fortecznej sieci telefonicznej podziemnym kablem telefonicznym.

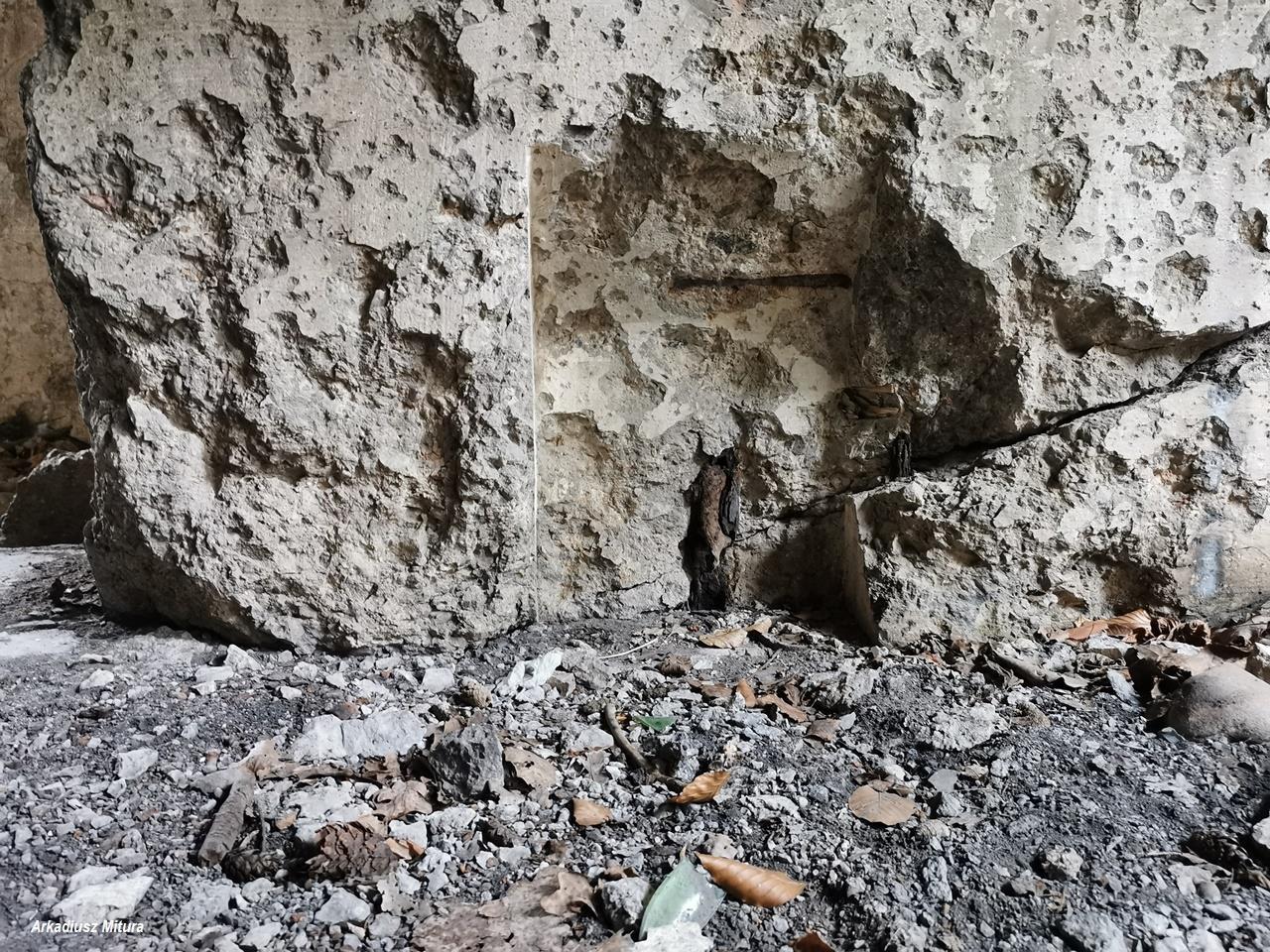

Fot. 06. Nisza na wyprowadzenia fortecznego kabla łączności telefonicznej i kabla polowej sieci telefonicznej (Fot. Arkadiusz Mitura).



LITERATURA:
[01] – więcej w opracowaniu Nisza przyłącza kabla polowej sieci telefonicznej.

[02] – więcej w opracowaniu Sperrstand – stanowisko ogniowe wznoszone przy drogach Pozycji Olsztyneckiej.

[03] – inne materiały z National Archives and Records Administration: T78 R639, T78  640.
