Zaczepy mocowane do belek stropowych w niemieckich schronach bojowych z 1933 roku

Posted on Posted in Fortyfikacje niemieckie, Wyposażenie schronu

Opracował:

Arkadiusz Mitura
Franz Aufmann

Fot. 01. Zaczepy pod stropem dwusektorowego schronu broni maszynowej na szóstym docinku dywizyjnym umocnień Trójkąta Lidzbarskiego (obiekt w pobliżu miejscowości Retowy, powiat baroszycki).

Część schronów dla broni maszynowej, wzniesionych w 1933 roku na szóstym odcinku dywizyjnym umocnień Trójkąta Lidzbarskiego [01], posiada 150 cm ściany zewnętrzne oraz strop o grubości 130 cm [02]. Konstrukcja żelbetonowego stropu została wzmocniona stalowymi belkami dwuteowymi o stopie równej 125 mm. Pomiędzy belkami, oddalonymi od siebie o około 12,5 cm, rozłożono arkusze stalowej blachy, spełniające zadanie sztywnego zabezpieczenia przeciwodpryskowego [03]. Miało chronić załogę przed tak zwanym efektem Hopkinsona [04], czyli rażeniem przez odłamki betonu, powstające w wyniku uderzeń pocisków o dużym kalibrze. Zjawisko to zostało zdefiniowane po raz pierwszy podczas Wielkiej Wojny.

Belki rozłożono poprzecznie do dłuższego boku czworokąta, stanowiącego podstawę izby gotowości bojowej. W stropie nie odnaleziono charakterystycznych śladów po hakach do mocowania hamaków – miejsc do spania dla członków załogi. W późniejszym okresie, praktycznie od początku 1935 roku, montowano w obiektach fortyfikacji stałych składane prycze. W wytycznych z końca 1936 roku wprowadzono obowiązek stosowania prycz z jednym wyjątkiem. W schronie bez pomieszczenia gotowości bojowej dopuszczano stosowanie hamaków lub prycz.

Uwagę zwracają zaczepy, mocowane do co drugiej belki stropowej (Fot. 01). Wykonano je z blachy stalowej o grubości około 3 mm i szerokości 25 mm. Szczególnie duża ich liczba zachowała się w trójsektorowym schronie broni maszynowej w pobliżu miejscowości Poniki. Zaczepy rozmieszczono równolegle do dłuższej ściany izby w trzech rzędach. Odległość między rzędami wynosiła około 80 cm, a pierwszy rząd oddalony był od dłuższej ściany izby o około 50 cm. Ze względu na kształt izby w pierwszych dwóch rzędach było 10 uchwytów, a w trzecim już tylko 9 sztuk. Zdaniem autorów niniejszego opracowania żaden z zaczepów, prezentowanych na zdjęciu 01, nie zachował się w całości.

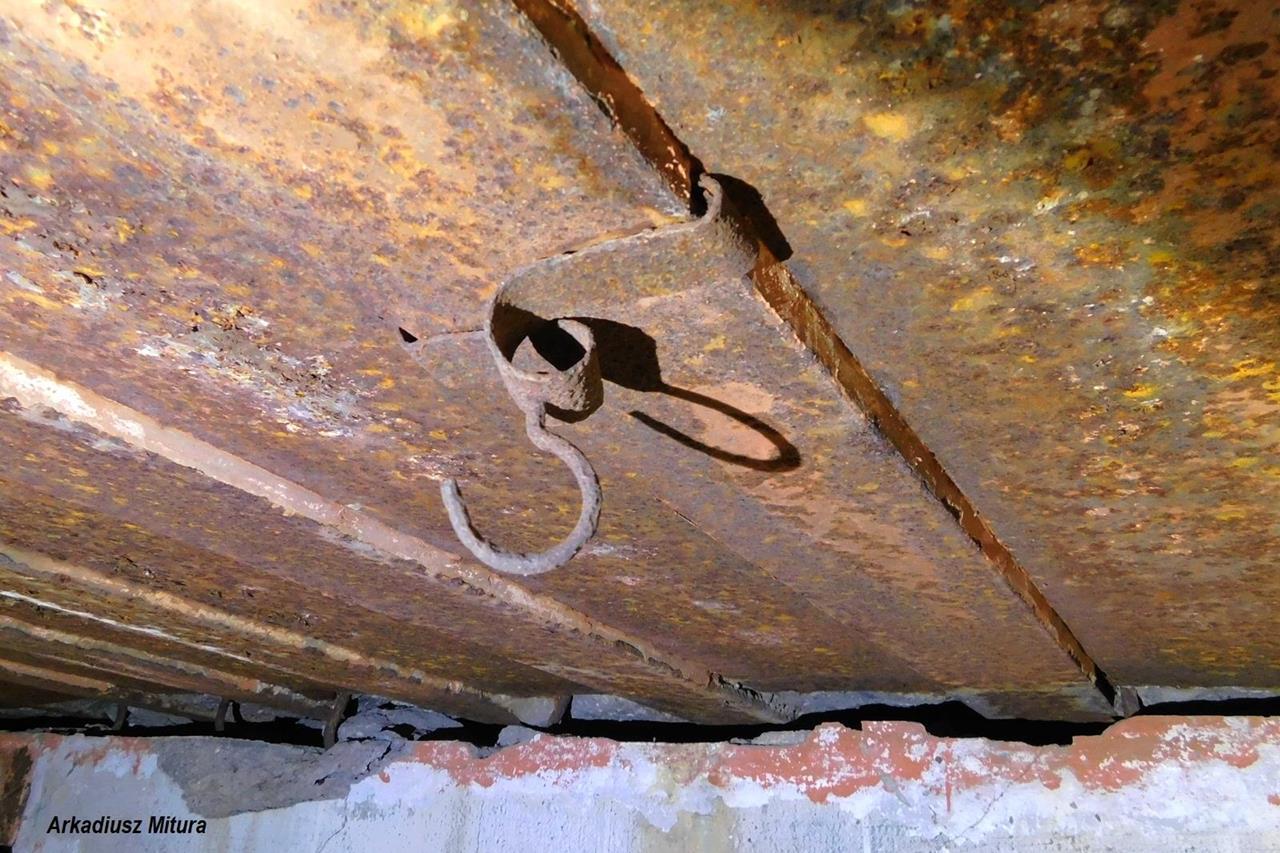

Fot. 02. Zachowany zaczep odnaleziony podczas badań na terenie frontu wschodniego Rejonu Umocnionego „Giżycko” (niem. Lötzener Seenstellung).

Podczas badań, przeprowadzonych w obiektach na terenie frontu wschodniego Rejonu Umocnionego Giżycko (niem. Lötzener Seenstellung) stwierdzono zastosowanie podobnego rozwiązania jak w trójsektorowym schronie z 6 odcinka dywizyjnego Pozycji Lidzbarskiej. Zaczep, prezentowany na zdjęciach (Fot. 02, Fot. 03), został zamocowany do jednej z belek stropowych w śluzie przeciwgazowej schronu z 1937 roku. Zachował się w stanie nieuszkodzonym.

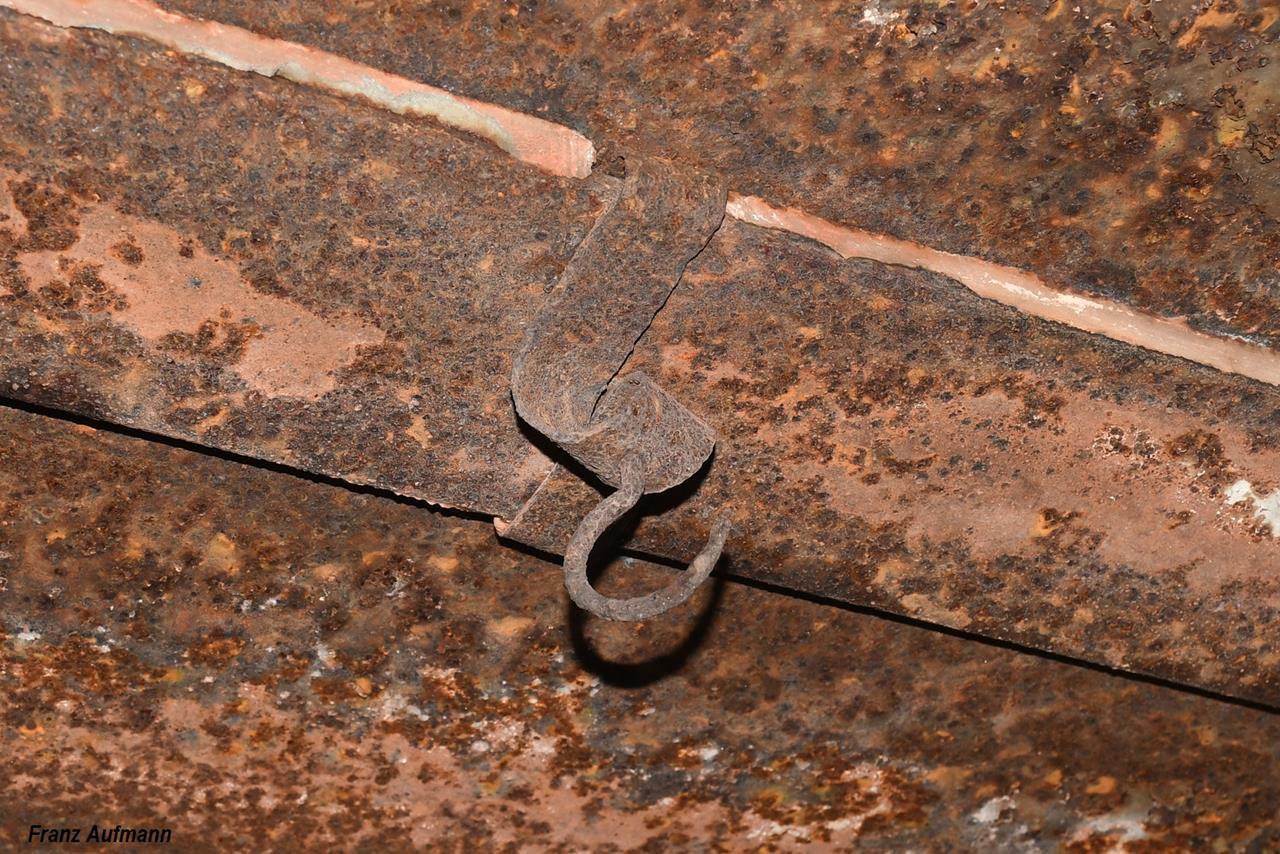

Fot. 03. Widok zaczepu mocowanego w stropie śluzy przeciwgazowej schronu bojowego z 1937 roku.




[01] – W lesie w pobliżu miejscowości Retowy (powiat Bartoszycki, województwo warmińsko-mazurskie).

[02] – Grubość stropu, mierzona przy wejściu do obiektu, wynosiła około 130 cm.

[03] – Zabezpieczenia przeciwodpryskowe dzielone są na sztywne i elastyczne. Zabezpieczenia elastyczne wykonywano przy pomocy stalowych siatek. W polskiej fortyfikacji stosowano siatkę „hrabiego Ledóchowskiego”. Więcej: Jednolita siatka przeciwodłamkowa hrabiego Ledóchowskiego.

[04] – Ligne Maginot – Effet mécanique Hopkinson.
