Stalowy podest w gazoszczelnych kopułach dla ciężkiego karabinu maszynowego, wyprodukowanych przez Spółkę Wielkich Pieców i Zakładów Ostrowieckich

Posted on Posted in Fortyfikacje, Fortyfikacje polskie



Opracował: Franz Aufmann

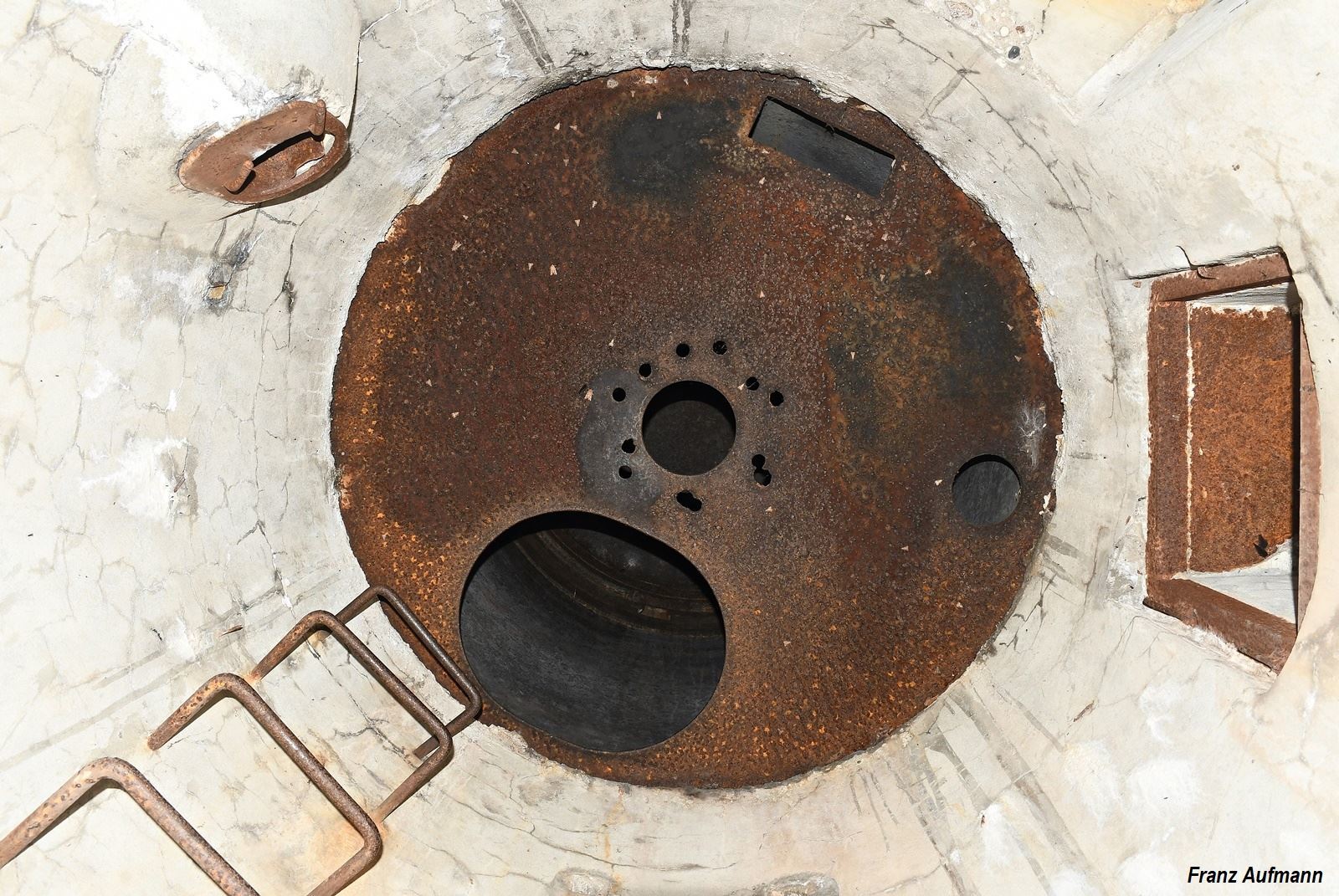

Fot. 01. Widok stalowego podestu kopuły na ciężki karabin maszynowy od strony podszybia (Schron dowodzenia Odcinka Nowogród wzniesiony w 1939 roku).

Przedmiotem niniejszego opracowania będzie stalowy podest w gazoszczelnych kopułach Spółki Wielkich Pieców i Zakładów Ostrowieckich dla ciężkiego karabinu maszynowego. Gazoszczelne kopuły wyposażono w 3 strzelnice do ognia czołowego rozstawione na obwodzie pancerza co 60 stopni oraz jedną strzelnicę w osi głównej do obrony zapola schronu.

Podest, wykonywany z walcowanej blachy stalowej ze stali konstrukcyjnej o grubości 30 mm, standardowo wyposażono w gazoszczelny właz. Klapa włazu otwierał się w kierunku przestrzeni kopuły. Otwór włazu posiada zukosowane krawędzie. Zastosowane rozwiązanie umożliwiało pokrywanie się płaszczyzn podestu i kalpy. Ułatwiało zachowanie gazoszczelności zamknięcia po unieruchomieniu klapy w otworze włazu za pomocą czterech, symetrycznie położonych elementów  dociskowych.

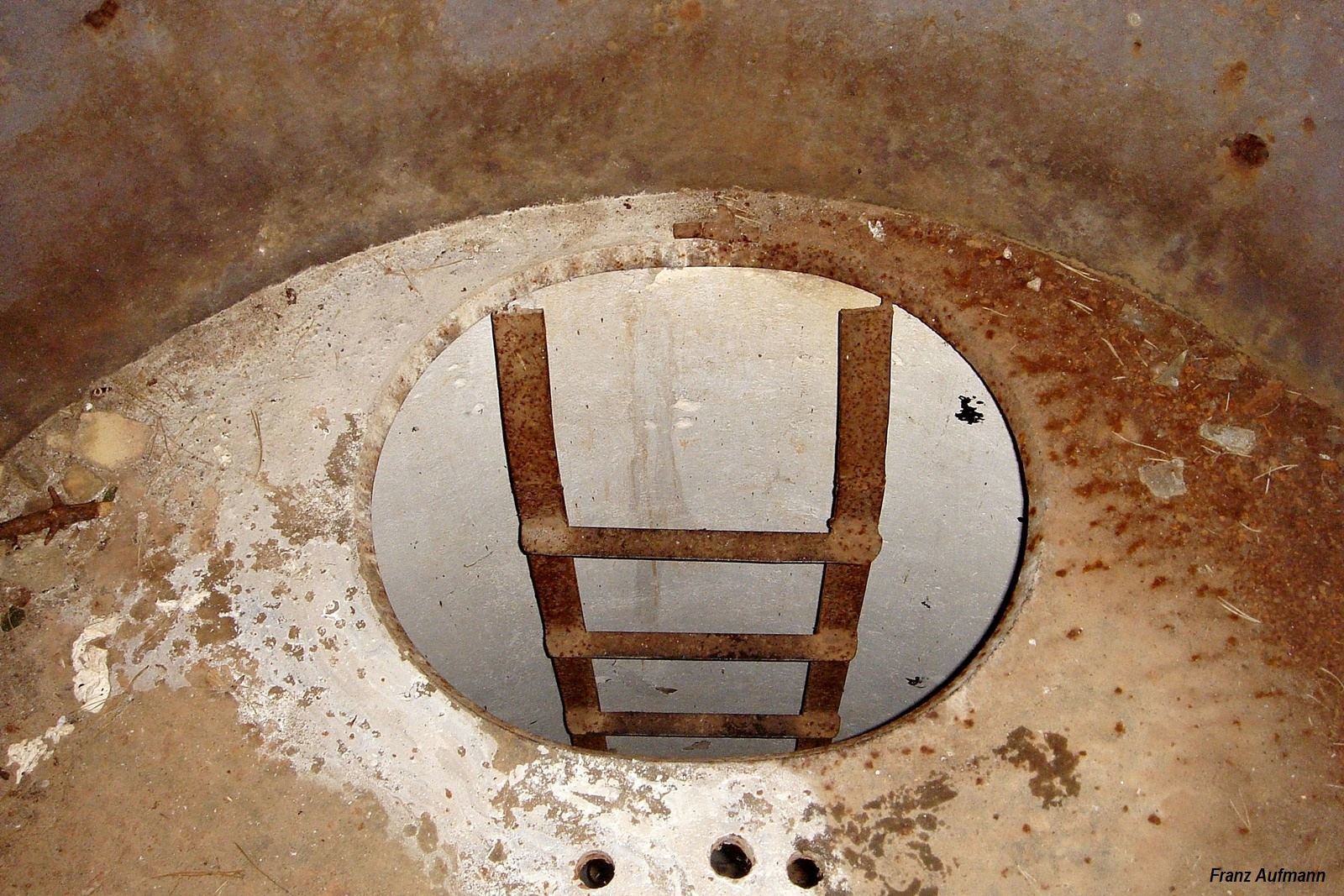

Fot. 02. Zukosowane powierzchnie otworu włazu kopuły gazoszczelnej Spółki Wielkich Pieców i Zakładów Ostrowieckich. Wejście do przestrzeni umożliwiała stalowa drabina (Odcinek Osowiec).

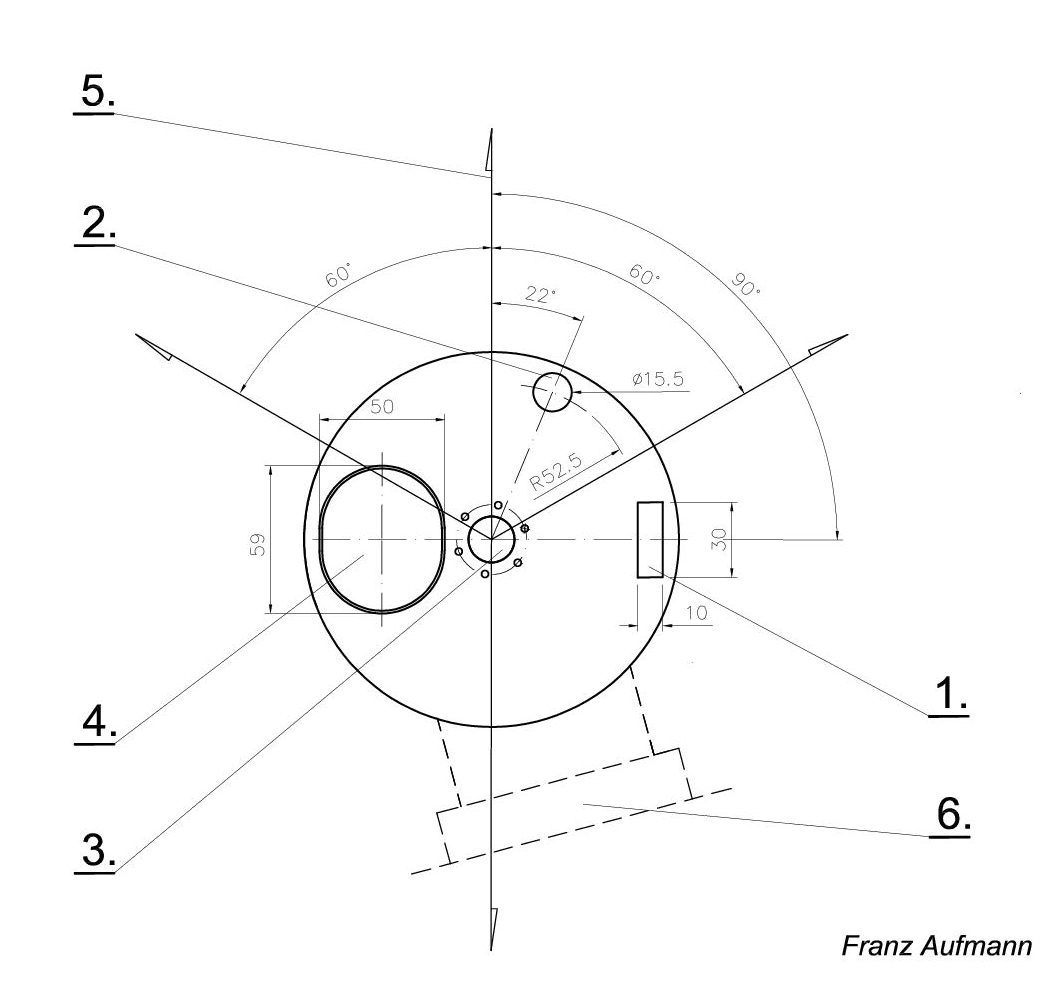

Rys. 01. Podest gazoszczelnej kopuły produkcji Spółki wielkich pieców i Zakładów Ostrowieckich. Położenie otworów w podeście dla układu napowietrzania, układu odprowadzania powietrza oraz układu odsysania gazów prochowych z przestrzeni gazoszczelnej kopuły dla ciężkiego karabinu maszynowego względem kierunku prowadzonego ognia. Układ zgodny z projektem Ogólnej Tymczasowej Instrukcji Projektowania Obiektów Fortecznych Fort. 1 – 1938. 1. otwór napowietrzający, 2. otwór odprowadzający powietrze, 3. otwór na przewód zrzutu łusek, 4. otwór włazu do przestrzeni kopuły. 5. kierunek ognia z głównej – środkowej strzelnicy, 6. wejście do szybu kopuły.

W podeście, w osi otworu włazu wykonano czworokątny otwór o wymiarach 10 x 30 cm. Był to otwór nawiewowy. Podczas prowadzenia ognia z karabinu maszynowego wydzielały się w dużej ilości gazów, w tym wyjątkowo toksyczny tlenek węgla. Dlatego też zalecano napowietrzanie przestrzeni kopuły z wydatkiem rzędu 500 m3/h dla obiektów z mechanicznym układem wentylacji. W przypadku zastosowania układu wentylacji z ręcznym napędem dopuszczano wartość wydatku zmniejszoną o 50%, czyli 250 m3/h.  Powietrze dostarczano przewodem poprowadzonym poniżej podestu. Przyjęto, że optymalne położenie otworu napowietrzającego znajduję się w osi prostopadłej do kierunku prowadzenia ognia z głównej, środkowej strzelnicy kopuły.

  Cylindryczny otwór o średnicy 15,5 cm służył do odprowadzania powietrza z przestrzeni kopuły przy pomocy układu rur na zewnątrz schronu. Zabezpieczano go na poziomie podestu przy pomocy nakładanego dekla. Wypływ powietrza z przestrzeni kopuły wynikał z nadciśnienia panującego w schronie, wytworzonego przez układ napowietrzania. Do pomiaru nadciśnienia służyły manometry a wartość nadciśnienia wyrażano w mm słupka wody.

 Do podestu mocowano przy pomocy śrub obrotowy wspornik podstawy fortecznej dla ciężkiego karabinu maszynowego. Umożliwiał prowadzenie ognia z jednej z czterech strzelnic kopuły. W osi wspornika wykonano otwór na gazoszczelny przewód zrzutu łusek. Gazy prochowe oraz łuski, zbierane przez kolektor zamocowany poniżej komory zamkowej ckm, trafiały do rury i kierowane były do gazoszczelnego pojemnika w podszybiu. Gazy prochowe odsysano z pojemnika za pomocą ręcznego wentylatora odśrodkowego o wydajności 0,6-2,5 m3/min (odpowiada 36 – 150 m3/h) i usuwano na zewnątrz schronu. Ze względu na ograniczenia liczebności załogi jeden wentylator mógł obsługiwać np. 2 stanowiska gazoszczelnych zbiorników na łuski. Do usuwania gazów prochowych stosowano stalowe przewody średnicy do 8 cm. Przewody o średnicy poniżej 6 cm nie wymagały zabezpieczenia od wewnętrznej strony w postaci gazoszczelnego zamknięcia a od zewnątrz klapy przeciwpodmuchowej.

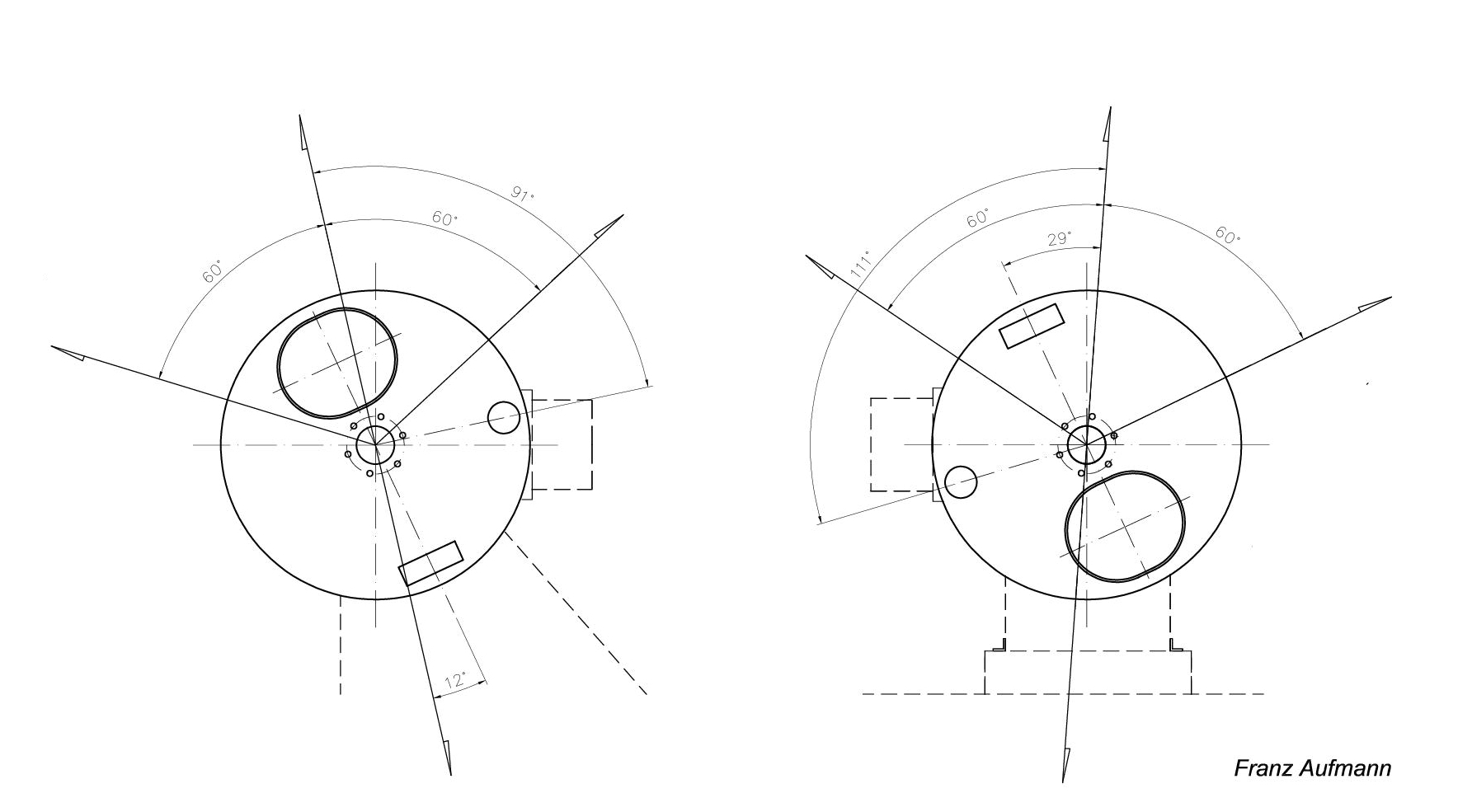

Rys. 02. Położenie otworów w podeście dla układu napowietrzania, układu odprowadzania powietrza oraz układu odsysania gazów prochowych z przestrzeni gazoszczelnej kopuły dla ciężkiego karabinu maszynowego, produkcji Spółki Wielkich Pieców i Zakładów Ostrowieckich względem kierunku prowadzonego ognia. Od lewej: Układ ze schronu dowodzenia z drugiej linii obrony w Nowogrodzie nad Narwią oraz układ ze schronu u podnóża wzgórza 133 w Nowogrodzie nad Narwią.



Podczas inwentaryzacji obiektów w Nowogrodzie dokonano pomiarów zachowanych podestów. Rysunek 02 prezentuje podesty dwóch ogólnodostępnych schronów „Odcinka Nowogród”, schronu dowodzenia z drugiej linii obrony [01] oraz układ ze schronu u podnóża wzgórza 133 [02]. Na podstawie badań terenowych można byłoby przyjąć, że położenie otworu napowietrzającego i odprowadzającego w podeście kopuły bojowej jest dowolne i niezależne od kierunku osi głównej strzelnicy.


[01] – na mapce w opracowaniu Odcinek Nowogród oznaczony jako B.

[02] – na mapce w opracowaniu Odcinek Nowogród oznaczony jako C.
