Północny jaz  na Piławie – wskazanie lokalizacji jazu, który uległ katastrofie budowlanej podczas próbnego spiętrzenia w 1942 roku

Posted on Posted in Fortyfikacje niemieckie

Opracował:

Mietek Kilof
Franz Aufmann

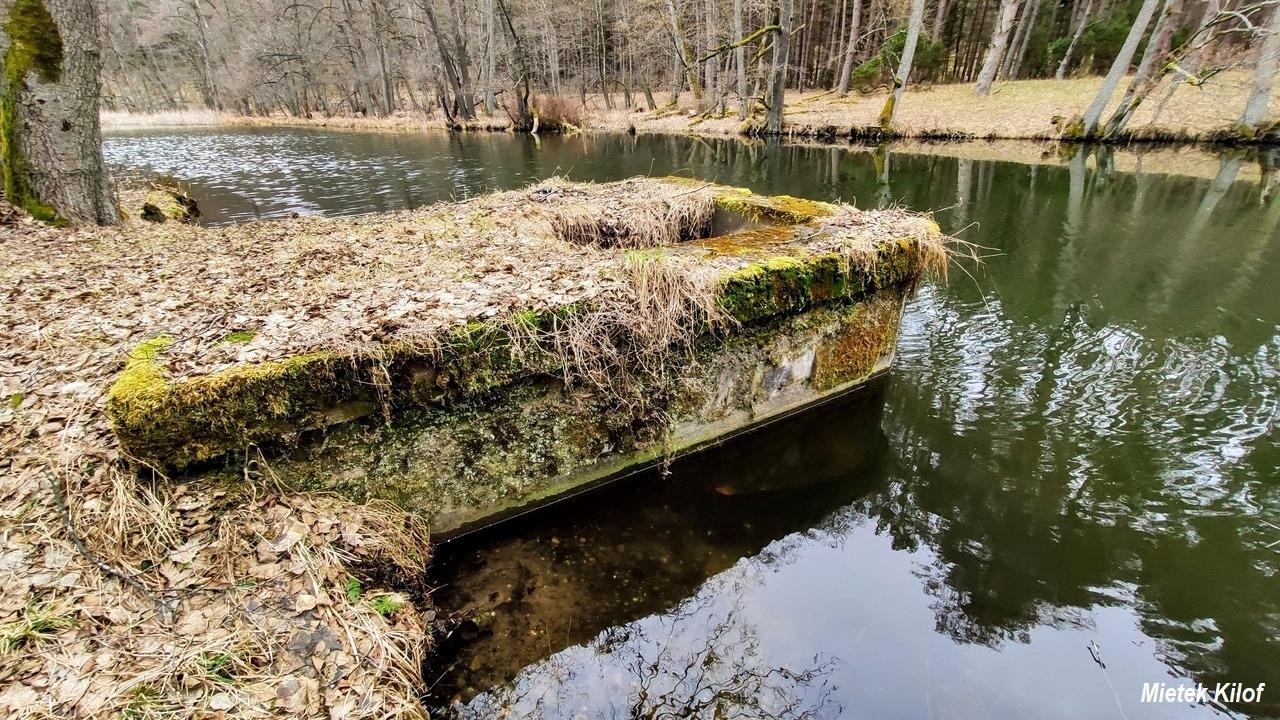

Fot. 01. Zachowana wschodnia część przyczółku jazu północnego na Piławie. Korona żelbetonowej konstrukcji jazu znajduje się zaledwie 1 metr nad poziomem lustra Pilawy, spiętrzonej przez jaz centralny (Fot. Mietek Kilof).

W latach 1932-1936 przeprowadzono na rzece Piławie prace hydrotechniczne. Na jej odcinku, pomiędzy Jeziorem Dołgie a Nadarzycami wybudowano  łącznie cztery jazy ruchome. Do obecnych czasów przetrwały trzy jazy. Jaz północny [01], jako jeden z dwóch jazów wybudowanych na przełomie lat 1932/1933, uległ katastrofie budowlanej w 1942 roku podczas próby spiętrzenia wody Piławy. Żelbetonowe pozostałości konstrukcji przyczółku jazowego nie zostały do tej pory poprawnie zinterpretowane przez badaczy Pozycji Pomorskiej.

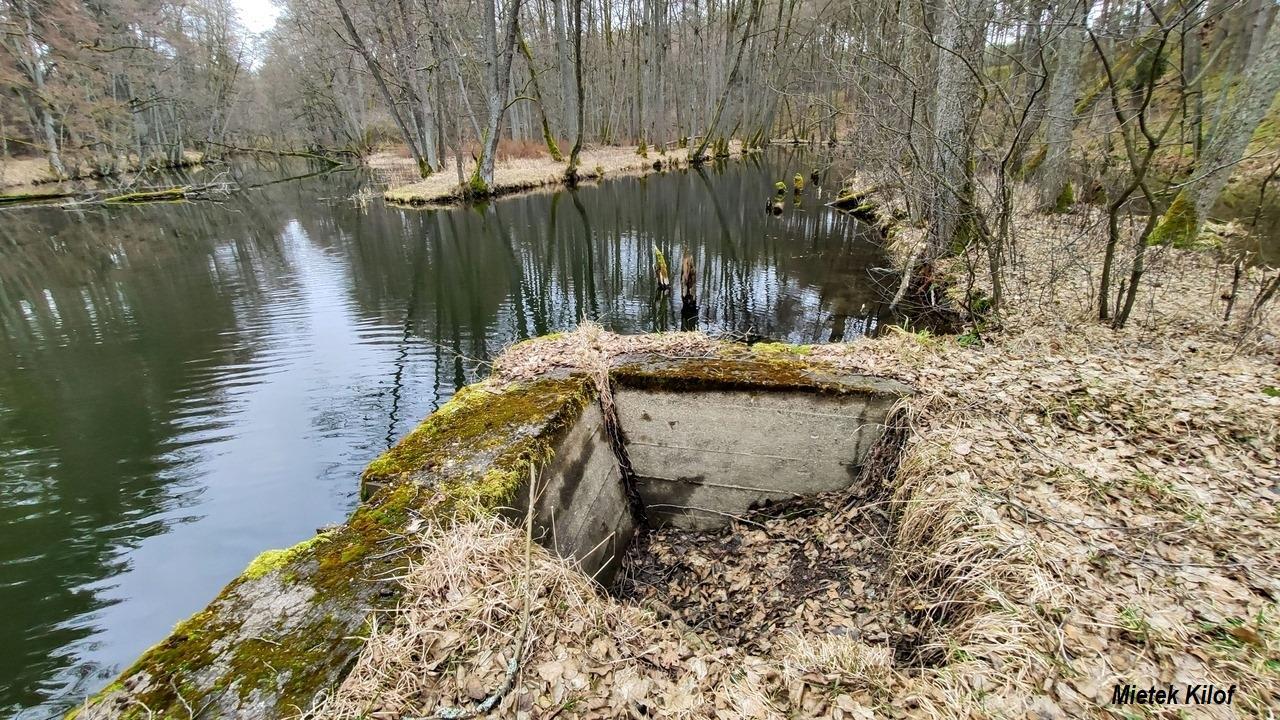

Fot. 02. Zachowana wschodnia część przyczółku jazu północnego na Piławie (Fot. Mietek Kilof).

Oba jazy, wzniesione na przełomie lat 1932-1933, posiadają lokalizacje o podobnych uwarunkowaniach. Każdy z nich został wybudowany poniżej jednej z dwóch strategicznie ważnych przepraw mostowych na rzece Piławie. Północna przeprawa znajdowała się w pobliżu młyna (niem. Pilowmühle) a południowa na wschód od Starowic. Jazy spełniały podstawowe funkcje związane z gospodarką wodną w czasie pokoju, ale też mogły być wykorzystane w celach militarnych. Położenie jazów zostało tak dobrane, aby spiętrzone wody rzeki wypełniły tereny zalewowe na wysokości obu mostów. Rozmiękły teren utrudniał skuteczny atak nieprzyjaciela w celu przechwycenia przeprawy mostowej i rozwinięcie kolejnego uderzenia w kierunku zachodnim. Uzyskano efekt wzmocnienia przeszkody wodnej przy stosunkowo niskich nakładach finansowych.



Fot. 03. Zachowana część przyczółku jazu z dwoma gniazda na belki – szandory spiętrzające wodę. Widok od strony zachodniej.

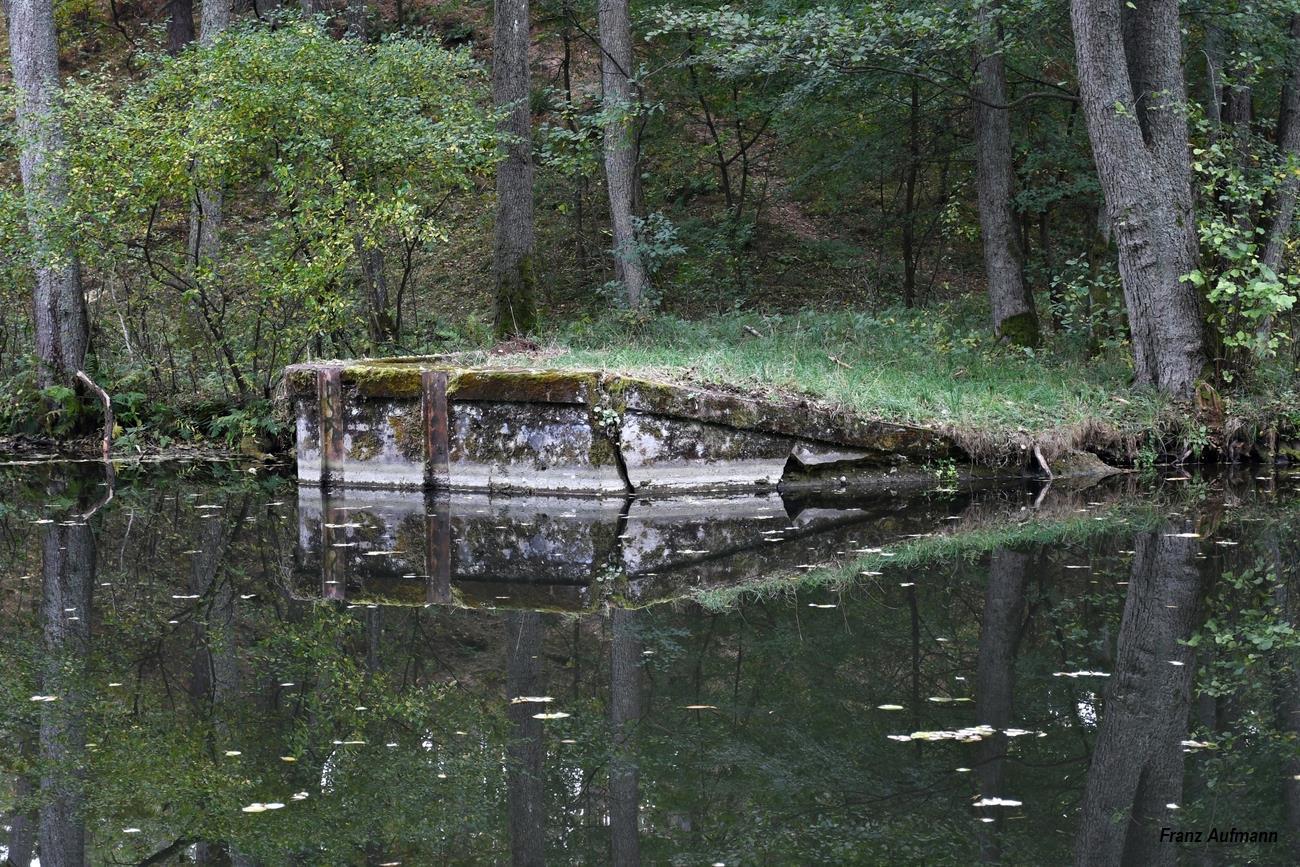

Fot. 04. Zachowana część przyczółku jazu. Widok od strony zachodniej.

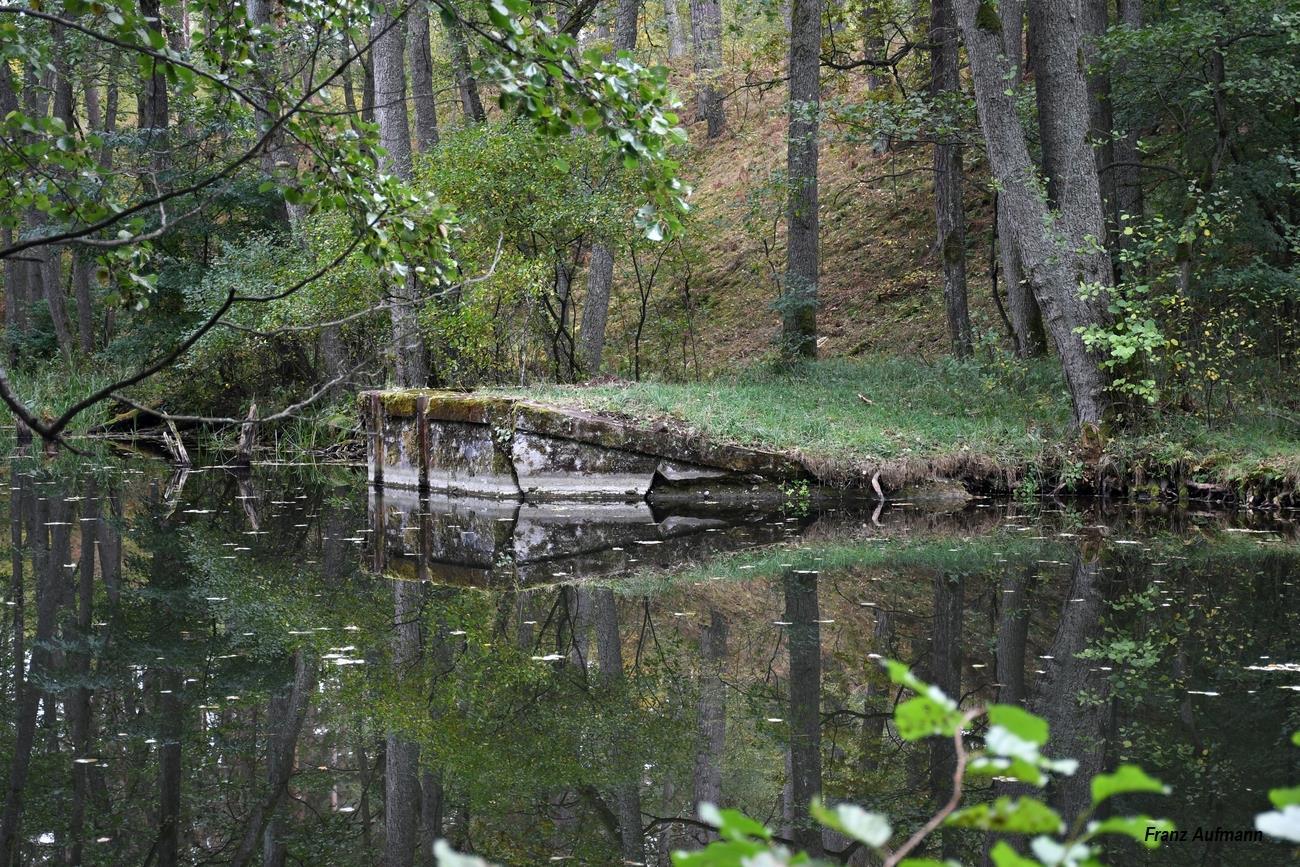

Fot. 05. Zachowana część przyczółku jazu. Widok od strony zachodniej w kierunku, wysokiego o stromym zboczu, wschodniego brzegu.

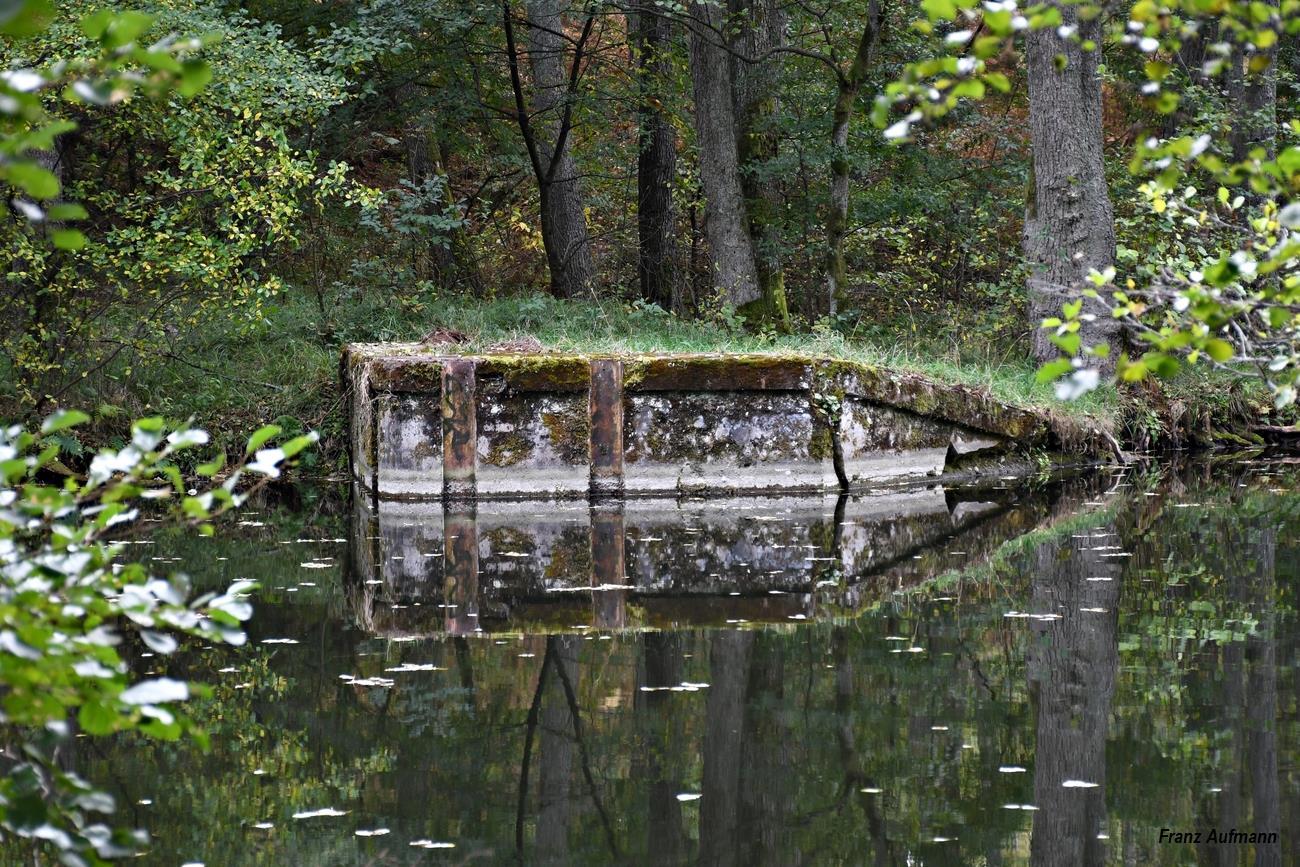

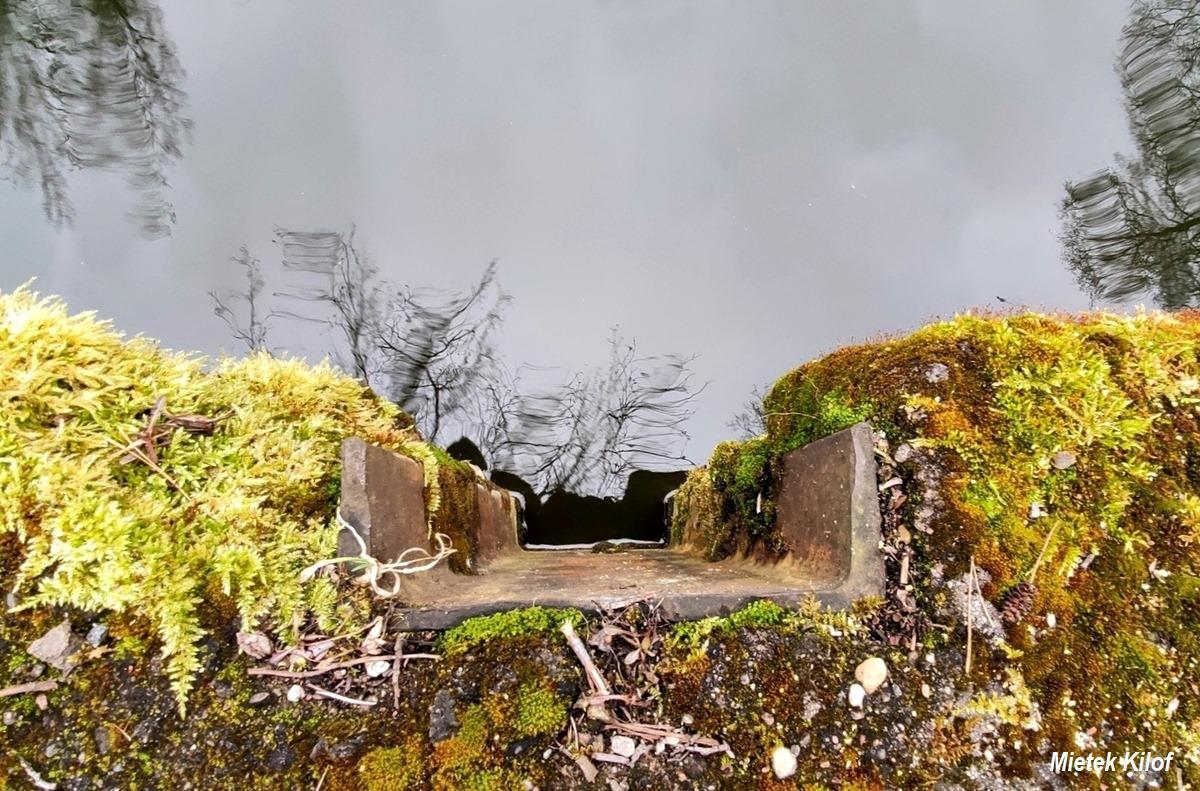

Fot. 06. Widok gniazda na drewniane belki piętrzące wodę – tak zwane szandory (Fot. Mietek Kilof).

Drugim obiektem hydrotechnicznym, wybudowanym w tym samym okresie, był jaz południowy o lokalizacji w rejonie miejscowości Starowice [02]. Różnica poziomów lustra wody, przy 130,2 metrach n.p.m. na Jeziorze Dołgie, a poziomem wody za  południowym jazem w rejonie Starowic na wysokości 125,3 metrów n.p.m., wynosił 4,9 metra. Jaz pozbawiony jest obecnie szandor do piętrzenia wody. Były ustawiane w trzech rzędach. Wysokość ręcznie wsuniętych belek szandorowych w pionowe gniazda określała wysokość piętrzenia wody. Możliwość regulacji wysokości piętrzenia jest cechą charakterystyczną dla jazów ruchomych. Korona południowego jazu znajduje się na wysokości 129,00 metrów n.p.m..

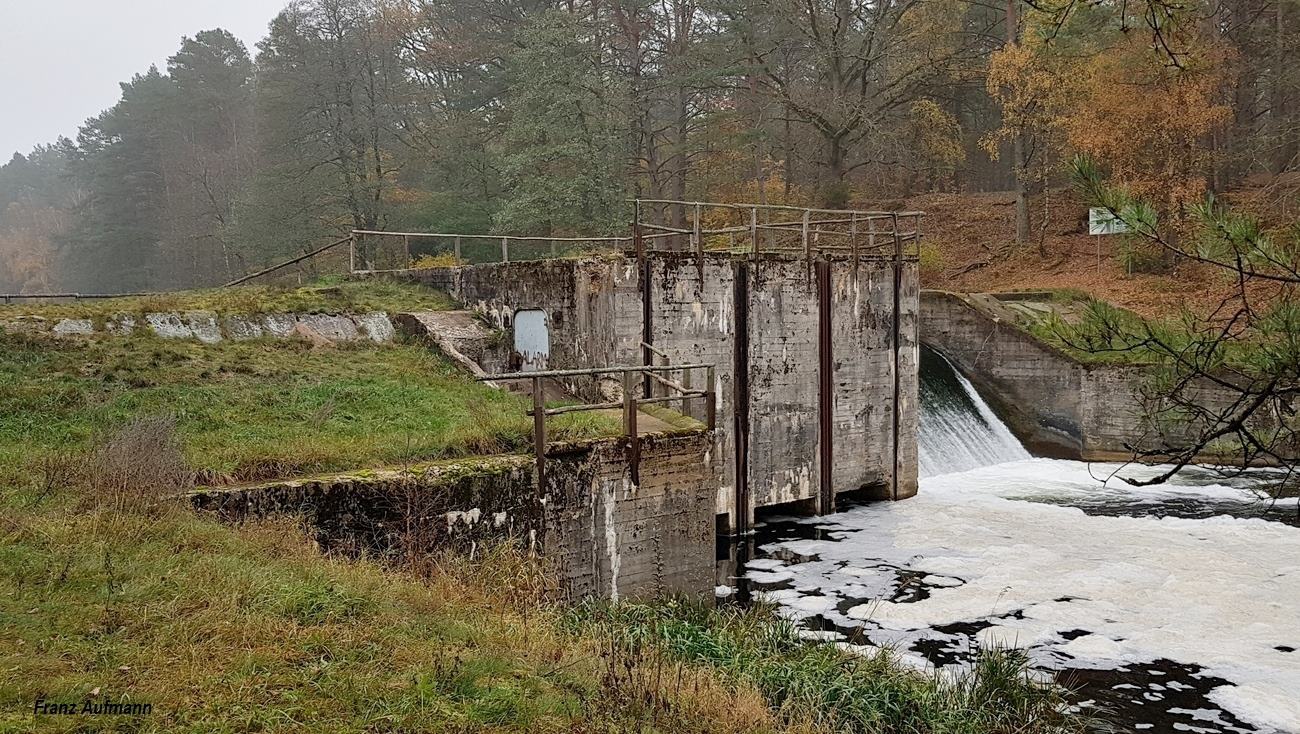

Fot. 07. Jaz centralny wybudowany w 1936 roku w północnej części rejony Starowic. Piętrzy wody Piławy z 126,70 do poziomu lustra wody Jeziora Dołgie, wynoszącym 130,2 metrów n.p.m..

Lokalizacja jazu  północnego – badania terenowe

Dokładna lokalizacja uszkodzonego jazu północnego nie była dotychczasowo znana. Kurt Burk w publikacji „Die Deutschen Landesbefestigungen im Osten” określił jedynie, że w wyniku spiętrzenia wody teren w północnym rejonie Starowic, pomiędzy Starowicami (niem. Zacharin) a Młyn Piławka (niem. Pillow-Mühle), miał być nieprzejezdny. Zadanie to mógł również z powodzeniem realizować kolejny jaz, którego budowę zakończono w 1936 roku. Został wzniesiony w północnej części rejonu Starowic, jako centralny, pomiędzy istniejącymi od 1932 roku jazami, północnym i południowym. Jest to jaz ruchomy z mechanicznym ustawieniem poziomu piętrzenia. Przy obecnych ustawieniach jaz centralny piętrzy wody Piławy z poziomu 126,70 do 130,2 metrów n.p.m.. Wysokość piętrzenia wynosi 3,5 metra. Jaz utrzymuje porównywalny poziom spiętrzonego lustra rzeki z panującym na Jeziorze Dołgie.

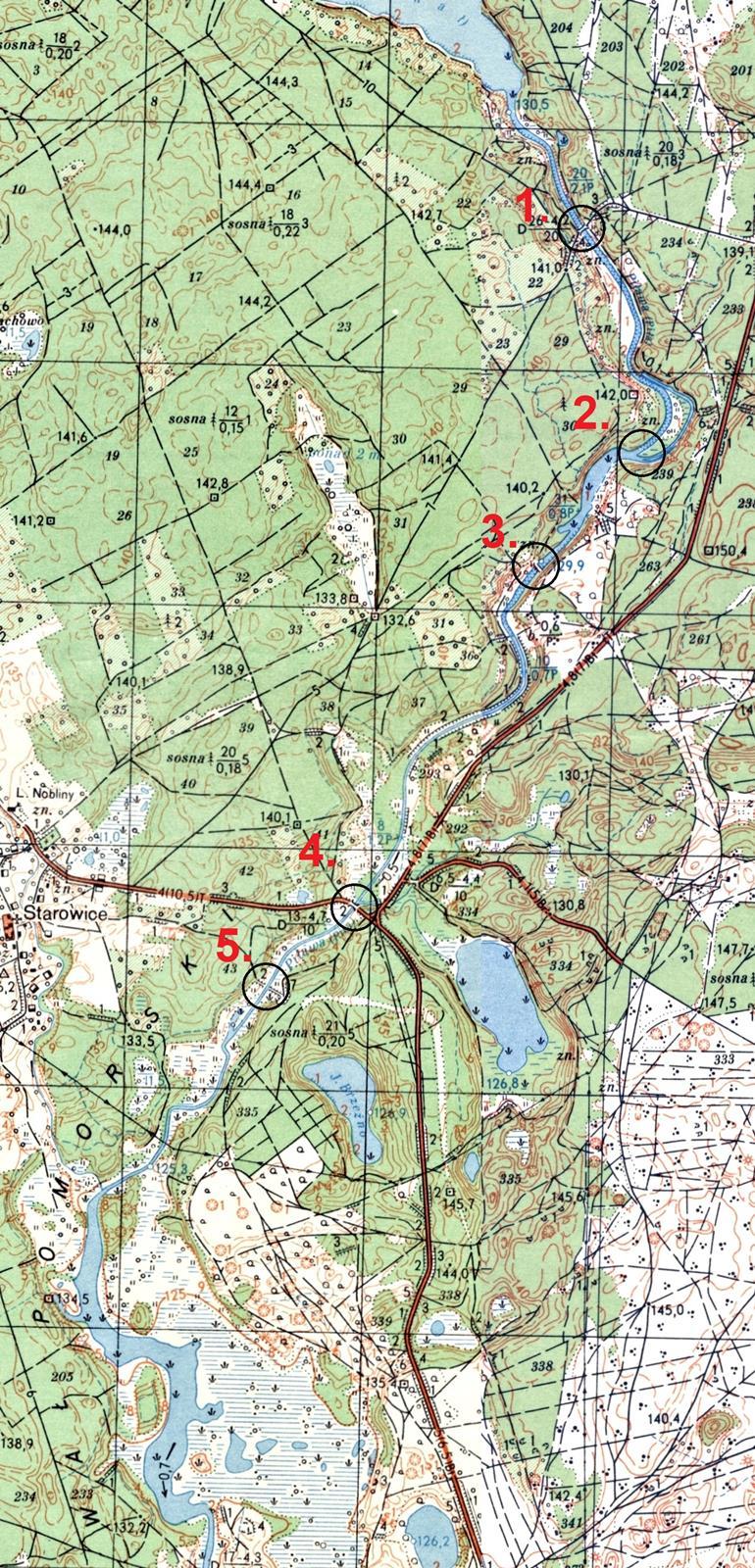

Rys. 01. Położenie jazów oraz przepraw mostowych na odcinku pomiędzy Jeziorem Dołgie na północy oraz rozlewiskami nadarzyckimi na południu. 1. Przeprawa mostowa w pobliżu Młynu Piławka (niem. Pillow-Mühle), 2. Jaz północny, który uległ katastrofie budowlanej w 1942 roku, 3. Jaz centralny piętrzący wody Piławy do poziomu lustra Jeziora Dołgie, 4. Przeprawa mostowa w kierunku Starowic. 5. Jaz południowy – obecnie niewykorzystywany.

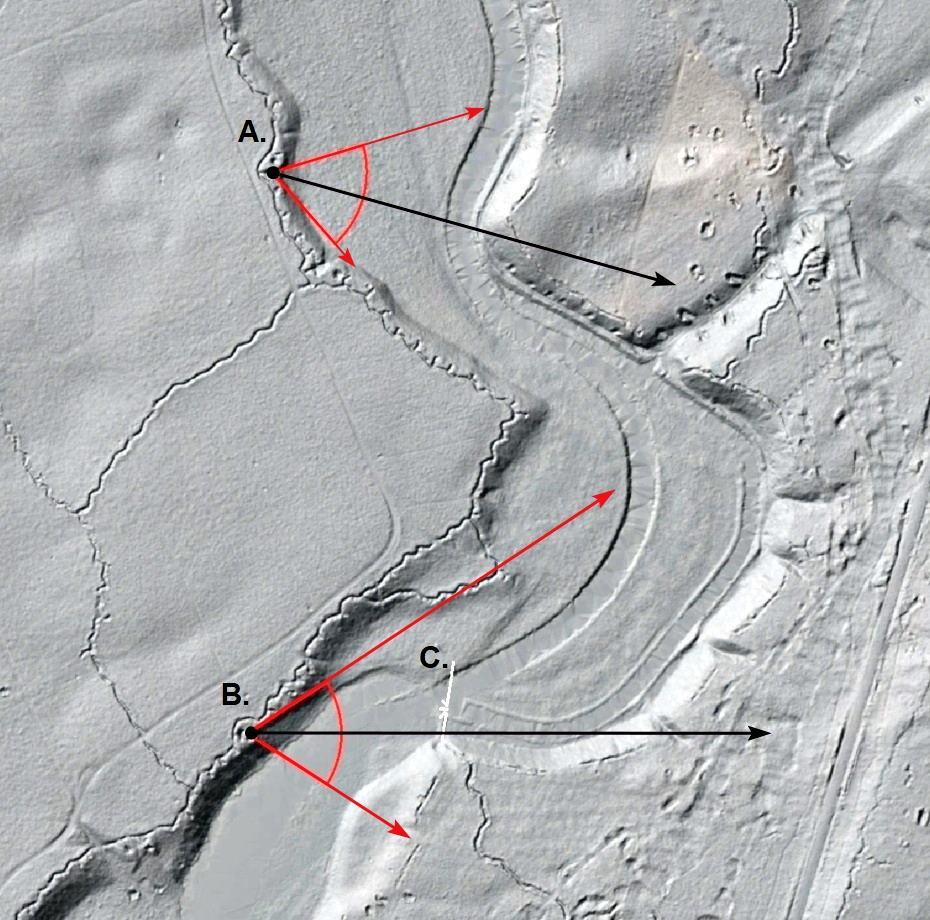

Rys. 02. Plan sytuacyjny – Zakole Piławy zamknięte jazem. A. schron do ognia czołowego na ckm do ognia bez pomieszczenia gotowości bojowej, B. schron do ognia czołowego na ckm z pomieszczeniem dla drużyny piechoty, C. jaz północny. Czarne strzałki wyznaczają główne kierunki ognia stanowisk bojowych w schronach nadzorujących zakole rzeki. Czerwone strzałki wyznaczają zarys sektora ognia. Białą linią zaznaczono położenie jazu (na podstawie numerycznego modelu terenu – www.geoportal.gov.pl).





Kurt Burk w publikacji „Die Deutschen Landesbefestigungen im Osten” zamieścił  rysunek jazu północnego, odtworzony z pamięci przez jego konstruktora Alberta Molta, wówczas starszego sierżanta saperów o specjalizacji „budowa fortec” (niem. Festungbauoberfeldwebel). Projekt konstrukcji przyczółku przewidywał wykonanie żelbetonowej konstrukcji o wysokości 3,5 metra i grubości ścian 1,0 metra. Jaz posiadał dwa przepływy o szerokości 3 metrów. Podczas prowadzonych badań terenowych przez współautora niniejszego opracowania Mietka Kilofa, zachowana część przyczółku jazu północnego była na początkowym etapie prac trudna do rozpoznania.

Przy tak wysokim poziomie spiętrzonej wody przez jaz centralny, korona jazu północnego przewyższała poziom lustra Piławy zaledwie o jeden metr. W identyfikacji konstrukcji pomogły dwa gniazda na belki szandorowe oraz długie na 4,5 metra skrzydło przyczółku. Zachowany przyczółek jazu północnego znajduje się w miejscu wypływu rzeki z dużego zakola, tuż przy wschodnim, wysokim brzegu Piławy (obecnie starorzecze). Określono współrzędne GPS [03] i wykonano pomiary zachowanej części przyczółku.

Czwartym i ostatnim obiektem hydrotechnicznym (nie oznaczonym na rys. 1), wybudowanym do 1936 roku był jaz ruchomy w rejonie Nadarzyc. Jaz nadarzycki piętrzy wodę Pilawy z poziomu 122,0 metrów n.p.m. Wysokość piętrzenia zbliżona jest do środkowego jazu w rejonie Starowic i wynosi 3,1 metra. Łączna różnica poziomów lustra wody, pomiędzy Jeziorem Dołgie a miejscem wypływu wody z obecnych Zalewów Nadarzyckich wynosi 8,2 metry.


Obrona jazu północnego

W 1936 roku, w ramach rozbudowy Pozycji Pomorskiej wzdłuż biegu rzeki Piławy, wzniesiono na jej zachodnim brzegu żelbetonowe stanowiska ogniowe dla broni maszynowej. Schrony bojowe wybudowano na wzniesieniach w bliskim sąsiedztwie linii brzegowej lub na jej stromo opadających stokach. Odcinek obrony, obejmujący lokalizacją północnego jazu otrzymał sygnaturę „Pil”, prawdopodobnie od nazwy młyna przy północnej przeprawie mostowej (niem. Pillow-Mühle).

Teren zakola rzeki wraz z wybudowanym jazem północnym otrzymał odpowiednią obronę. Znalazł się w sektorze ognia z dwóch schronów dla broni maszynowej. Oba, zgodnie z przyjętymi zasadami, wybudowano w klasie „C” odporności na ostrzał. Schron o oznaczeniu A (Rys. 01) to najprostsze stanowisko ogniowe broni maszynowej. Obiekty te świetnie spisywały się w realizacji zadań taktyczno-obronnych w wąskim sektorze ostrzału karabinu maszynowego. 10 cm płyta stalowa dostatecznie dobrze chroniła stanowisko ckm przed ostrzałem od strony przedpola. Dowódca stanowiska ogniowego posiadał możliwość prowadzenia obserwacji sektora ostrzału tylko i wyłącznie przez wąski przeziernik po lewej stronie strzelnicy broni maszynowej.

Schron o oznaczeniu B to obiekt do ognia czołowego z dodatkowym pomieszczeniem dla drużyny piechoty. Oddział piechoty wspierał obronę z pozycji polowej. Zastosowanie tej taktyki było szczególnie ważne w przypadku ograniczonej widoczności, częstych mgieł przykrywających dolinę rzeki lub przewidywanego zadymienia podczas ataku nieprzyjaciela.


[01] – Nazewnictwo jazów jest odautorskie. Nazwy jazów w kolejności ich lokalizacji z północy na południe: jaz północny, jaz centralny, jaz południowy i jaz nadarzycki.

[02] – Jaz opisany w opracowaniu Jaz na rzece Piławie.

[03] – Lokalizacja jazu północnego: 53° 32′ 47.391″ N ; 16° 30′ 27.285″ E
