Numeracja konstrukcyjna strzelnic polskich kopuł pancernych

Posted on Posted in Bez kategorii, Polskie kopuły, Wyposażenie schronu

Fot. 01. Widok strzelnicy kopuły bojowej Zakładów Ostrowieckich z 1938 roku bez zamontowanej wkładki w dolnej część otworu. Kopuła osadzona w stropie schronu u podnóża wzgórza 133 w Nowogrodzie nad Narwią.



Fot. 02. Widok strzelnicy z osadzoną wkładką, wypełniającą dolną część strzelnicy kopuły bojowej z 1937 roku Zakładów Ostrowieckich. Kopuła osadzona w stropie schronu przy moście nad Narwią.

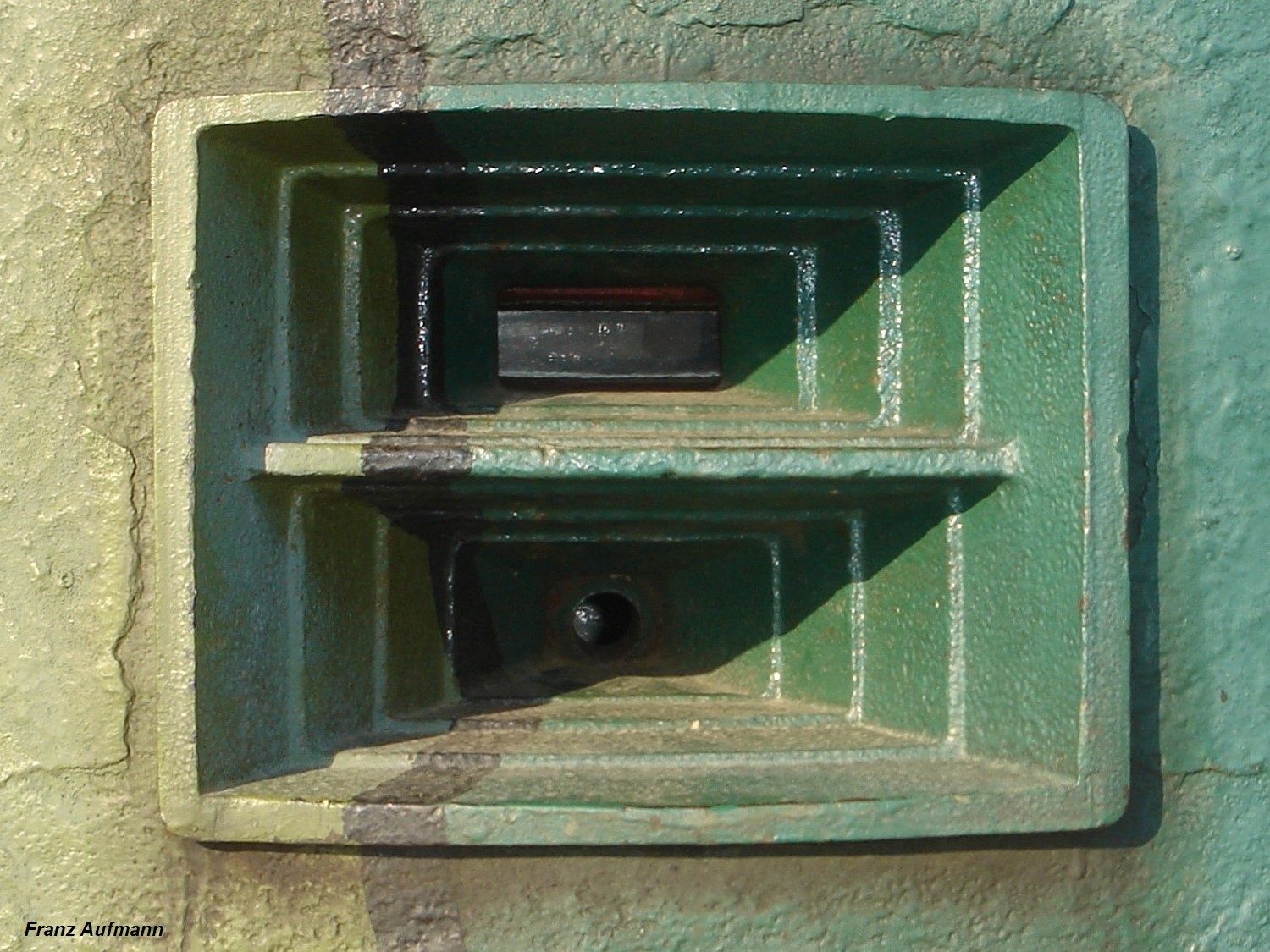

Fot. 03. Widok strzelnicy z wkładką, wypełniającą cały otwór strzelnicy w najnowszym modelu kopuły bojowej Zakładów Ostrowieckich. Kopuła z 1938 roku. Zdjęcie wykonano w Dobieszowicach-Wesołej.



Część polskich kopuł, wykonanych przez Zakłady Ostrowieckie, posiada zachowaną konstrukcyjną numerację strzelnic. Numeracja ta, w odróżnieniu od taktycznej, miała usprawnić proces produkcyjny pancerza oraz ułatwić wzajemne spasowanie i skompletowanie podzespołów jego wyposażenia. Konieczność spasowania i sparowania elementów wynikała z jednostkowego charakteru produkcji staliwnych korpusów kopuł. Ze względu na problemy występujące przy odlewaniu korpusów kopuł, niemożliwe było wprowadzenie zamienności części, zasady typowej dla produkcji seryjnej. Zakłady Ostrowieckie, jako jedyna z polskich firm do 1938 roku, posiadała możliwości techniczne do produkcji odlewów ze stali chromowo-niklowej o wadze do 15 ton i ich dalszej obróbki mechanicznej. Udało się do 1936 roku opanować proces technologiczny korpusów kopuł w takim stopniu, że osiągano grubość pancerza z dokładnością do 10 mm a wymiary gabarytowe mieściły się w 1% błędzie. Dokładność części obrobionych mechanicznie wynosiła +/- 1 mm [01].

Podana dokładność obróbki części mechanicznej była jednak zbyt mała aby wprowadzić pełną zamienność odpowiedzialnych podzespołów jakimi były wkładki wypełniające otwór strzelnicy. Wkładka zabezpieczała broń i celowniczego przed bezpośrednim ostrzałem pociskami karabinowymi. W polskich kopułach bojowych wkładka wypełniała dolną część otworu strzelnicy (Fot. 02). Bezpośrednio w korpusie wkładki lub w późniejszym okresie w jarzmie kulistym mieszczono lufę ciężkiego karabinu maszynowego. Górna część otworu strzelnicy służyła do celowania. Od 1938 roku



Fot. 04. Widok zamknięcia strzelnicy i jarzma kulistego z wkładką, wypełniającą całą strzelnicę dla najnowszego modelu kopuły bojowej Zakładów Ostrowieckich. Klin osadzony poziomo poniżej jarzma kulistego dla lufy ckm. Kopuła z 1938 roku. Zdjęcie wykonano w Dobieszowicach.



Fot. 05. Położenie numeru strzelnicy bojowej kopuły bojowej z 1938 roku Zakładów Ostrowieckich. Zdjęcie wykonano w Nowogrodzie nad Narwią. Kopuła osadzona w stropie schronu u podnóża wzgórza 133.



Fot. 06. Numer strzelnicy bojowej kopuły bojowej z 1938 roku Zakładów Ostrowieckich. Zdjęcie wykonano w Nowogrodzie nad Narwią. Kopuła osadzona w stropie schronu u podnóża wzgórza 133.



Zakłady Ostrowieckie zaczęły w 1938 roku produkcję nowego typu kopuły bojowej [02]. Wkładka wypełniała zarówno dolną, jaki i górną część strzelnicy (Fot. 03). Rozwiązanie konstrukcyjne dolnej części pozostawiona bez zmian. Lufa ckm, przy zmianie strzelnicy, była każdorazowo wsuwana w jarzmo kuliste. Górna część zamykana była mechanicznie za pomocą stalowego cylindra z przeziernikiem (zabezpieczonym klejonym szkłem).
Wkładka, wypełniająca dolną część strzelnicy, musiała idealnie pasować do wykonanego otworu w ścianie kopuły. Każdą z osobna pasowano do wybranego dla niej czworokątnego otworu strzelnicy o zbieżności w kierunku wnętrza kopuły. Montaż wkładki polegał na wsunięciu jej od zewnątrz do przeznaczonego dla niej otworu i zablokowaniu przy pomocy kształtowego klina o wewnętrzną powierzchnię pancerza. Niezbędne było wykonanie w dolnej części wkładki kanałka na klin w odpowiedniej odległości od czoła wkładki. Czoło wkładki, poprawnie spasowanej do otworu strzelniczego, pokrywało się z zewnętrznym zarysem kopuły. Wprowadzona numeracja pozwalała również uniknąć  problemów podczas eksploatacji i po demontażu wkładek w celu ich konserwacji.  Strzelnicze w kopule jaki i przeznaczone dla nich wkładki otrzymały kolejne numery. Każdej strzelnicy przypisano numer kolejny. Został umieszczony nad strzelnicą. Znak wykonywano znacznikiem (stemplem) na zewnętrznej powierzchni kopuły, powyżej strzelnicy. Na części zachowanych kopuł są nadal widoczne (Fot. 05).
Podczas badań terenowych na terenie 08 Przemyskiego Rejonu umocnionego zwrócono uwagę na wykonaną numerację strzelnic kopuły obserwacyjnej, wyprodukowanej  przez





Fot. 07. Położenie numeru strzelnicy kopuły obserwacyjnej, wyprodukowanej przez Spółkę Górniczo-Hutniczą Karwina-Trzyniec S.A. w 1939 roku. Zdjęcie wykonano w Dybawce (w pobliżu Przemyśla).



Fot. 08. Widok numeru strzelnicy kopuły obserwacyjnej o czesze zakładowej 103 (sygnaturze) wyprodukowanej przez Spółkę Górniczo-Hutniczą Karwina-Trzyniec S.A. w 1939 roku. Zdjęcie wykonano w Dybawce.



Spółkę Górniczo-Hutniczą Karwina-Trzyniec S.A. [03] w 1939 roku. Kopuła obserwacyjna z 1939 roku o cesze produkcyjnej 103 otrzymała konstrukcyjną numerację strzelnic narastająco zgodnie z obrotem wskazówek zegara. Natomiast kopuły bojowe na ckm Zakładów Ostrowieckich z wkładkami wypełniającymi dolną część otworu strzelnicy, posiadają numerację wykonaną w przeciwnym kierunku. Posiadały 4 strzelnice. Trzy skierowane były w kierunku przedpola a jedna miała bronić zapola. Najwyższy numer otrzymywała strzelnica obrony zapola.

Wprowadzenie konstrukcyjnej numeracji strzelnic w kopule obserwacyjnej Spółki Górniczo-Hutniczej Karwina-Trzyniec S.A. może sugerować, że przewidywano dalsze prace na wykonaniem oprzyrządowania, umieszczanego w otworze strzelnicy, które przerwała „gorączka” przed zbliżającym się konfliktem zbrojnym z III Rzeszą.  Zgodnie z założeniami do projektu kopuły, przewidywano zastosowanie okna peryskopowego (rodzaj francuskiego episkopu) mocowanego zamiennie z 6 x lornetką polową Kolberga [04] w gnieździe na obwodzie kopuły.



Fot. 08. Widok numeru strzelnicy kopuły obserwacyjnej, wyprodukowanej przez Spółkę Górniczo-Hutniczą Karwina-Trzyniec S.A. w 1939 roku. Zdjęcie wykonano w Dybawce.

[01] – Proces technologiczny wykonania strzelnic, otworów o skomplikowanym kształcie, w korpusach kopuł ze stali wysoko stopowych były znacznie utrudnione. Za zgodą komisji odbioru technicznego niektóre błędy wykonawcze mogły być naprawione. Dobrym przykładem może być strzelnica do obrony zapola ze zdjęcia 01. Została skorygowana szerokość górnej części otworu strzelnicy poprzez dospawanie blachy i jej ponownej obróbki ślusarskiej.

[02] – więcej w opracowaniu Kopuła bojowa Z.O. z 1938 roku na ckm

[03] – więcej w opracowaniu Kopuła dla obserwatora artylerii -1939 r.

[04] – Polskie Zakłady Optyczne S.A. zostały utworzone na bazie „Fabryki Aparatów Optycznych i Precyzyjnych H. Kolberg i s-ka” założonej w 1921 roku w Warszawie. Komisja użyła pierwotnej nazwy PZO.

Serdeczne podziękowania
dla Macieja Cygi Kozaka
za pomoc w realizacji opracowania.
