Erkumo – Przyrząd do określona sektora ostrzału dla karabinu maszynowego MG 08 na podstawie fortecznej

Posted on Posted in Fortyfikacje, Fortyfikacje niemieckie

Opracował:

Franz Aufmann

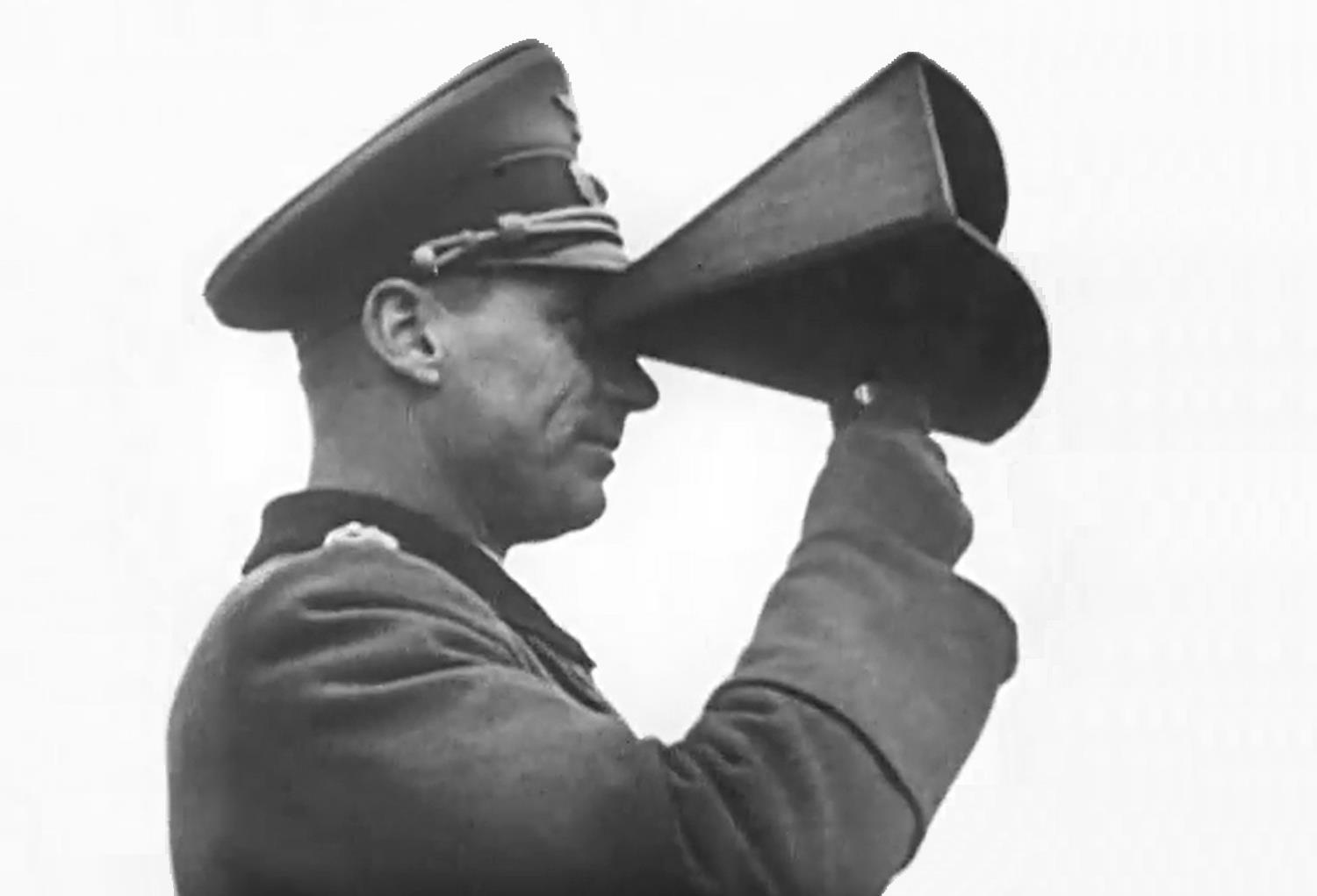

Fot. 01. Przyrząd do określania sektora ostrzału dla stanowiska karabinu maszynowego MG 08 na podstawie fortecznej za płytą z niegazoszczelną strzelnicą o zarysie czworokąta [01].

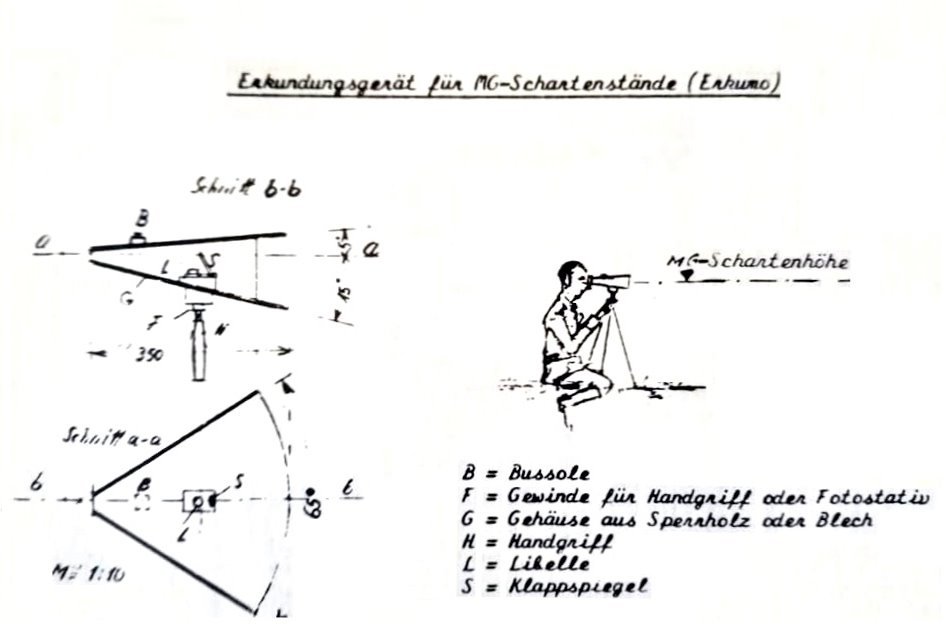

Rys. 01. Szkic przyrządu do określania sektora ostrzału dla stanowiska karabinu maszynowego MG 08 na podstawie fortecznej [02]. B- Busola, F- Gwint do mocowania uchwytu lub statywu fotograficznego, G- Obudowa ze sklejki lub blachy, H- Uchwyt, L- Przyrząd celowniczy – muszka, S- uchylne lustro.



Wykorzystanie przyrządu „Erkumo” (niem. Erkennungsgerät für MG-Schartenstände) zostało zarejestrowane na filmach prezentujących pracę niemieckich fortyfikatorów w terenie. Przyrząd ułatwiał  wybranie optymalnych lokalizacji stanowisk ogniowych na nowo wznoszonej pozycji obronnej oraz kierunek prowadzenia ostrzału. Zgodnie z rys. 01 symetryczny sektor ostrzału względem osi strzelnicy wynosił 65 stopni w płaszczyźnie poziomej a w płaszczenie pionowej  od +5  do -15 stopni. Podane wielkości odpowiadają sektorowi ognia ze stanowiska bojowego 7,92 mm karabinu maszynowego MG 08 na podstawie fortecznej dla płyt niegazoszczelnych z dużą strzelnicą o zarysie czworokąta. Takie rozwiązanie było charakterystyczne dla strzelnicy w stalowej płycie 7 P7, czy też płytach czołowych 5 P7 lub 6 P7.

Przyrząd został zatwierdzony przez Inspektorat Saperów i Fortyfikacji (niem. Inspektion Pioniere und Festungen) do użytku w 1937 roku. Wykonywany był ze sklejki lub blachy. Jego długość wynosi 350 mm. Powierzchnię przyrządu pokryto farbą o matowej strukturze. Przyrząd posiadał gniazdo do mocowania uchwytu lub statywu fotograficznego stosowanego w przypadku precyzyjnego wyznaczania położenia strzelnicy i jej osi. Płaszczyzny przyrządu ograniczały pole obserwacji, które odpowiadało sektorowi ostrzału. W osi przyrządu umieszczono przyrządy celownicze, uchylne lustro i kompas. Przyrządy celownicze umożliwiały wyznaczenie osi strzelnicy a uchylne lustro pozwalało na odczytanie na skali kompasu azymutu osi strzelnicy względem północy. Wyznaczone podczas prac terenowych lokalizacje strzelnic dla planowanych stanowisk ogniowych oraz kierunki ich osi, po naniesieniu na mapę, tworzyły plan ogni nowo rozbudowanej pozycji obronnej.






[01] – Kadr z filmu The West Wall (1939)  5:00 minuta filmu.
[02] – Szkic pochodzi z książki Alberta Molta pt „Der deutsche Festungsbau von der Memel zum Atlantik 1900-1945”
