Czechosłowacki sprzęt optyczny w obiektach Umocnień Granicznych Śląska

Posted on Posted in Fortyfikacje czechosłowackie, Fortyfikacje niemieckie

Opracował: Tomasz Zamysłowski.

Regelbau 116b w pobliżu miejscowości Nieborowice. (Fot. Tomasz Zamysłowski).

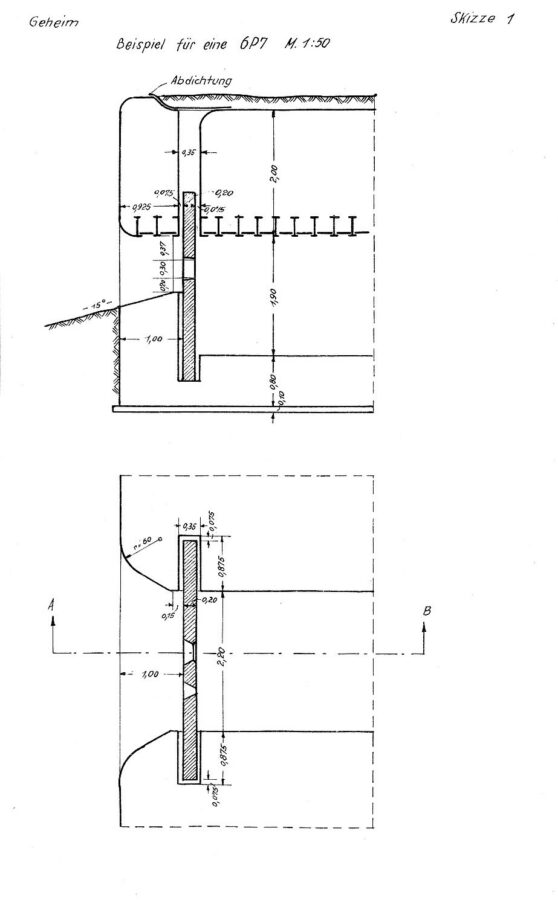

Rys. 01. Rysunek otworu montażowego przeznaczonego dla płyty 6P7. (Źródło: BAMA).

Problemy z dostawami

W 1939 roku niemiecki przemysł, przeciążony zleceniami, nie był w stanie zrealizować terminowo kolejnych zamówień wojska. Zbliżająca się nieuchronnie wojna i związana z nią produkcja uzbrojenia dociążyła nowymi zamówieniami zakłady metalurgiczne. Priorytetowo została potraktowana produkcja broni ofensywnej. Braki dostępności pancerzy, szczególnie odcisną się na nowo budowanych bądź będących w fazie ukończenia obiektach fortyfikacji stałej. Projektanci fortyfikacji zostali postawieni przed problemem braku dostępności elementów pancernych lub znacznie opóźnionych terminach dostaw. Skrajnym przypadkiem zaistniałej sytuacji były budowane latem 1939 Umocnienia Graniczne Śląska (niem. Grenzebefestigung Schlesien).

W 1939 roku opracowano dodatkowe instrukcje [01] wprowadzające szereg zmian oraz uproszczeń konstrukcyjnych w sposobie montażu elementów pancernych, tak aby nieregularne i odległe terminy dostaw pancerzy nie miały wpływu na termin wykonania prac betoniarskich przy obiektach. W przypadku braku dostaw na czas pancerzy pionowych nakazywano wykonanie odpowiednio ukształtowanych otworów technologicznych. Umożliwiały one późniejszy montaż niedostarczonych płyt pancernych po przez ich wsuniecie w przygotowane otwory technologiczne i zabetonowanie.

Zastosowana technologia otworów technologicznych zmniejszała sztywność z powodu braku kotwienia do betonowej konstrukcji schronu, dodatkowo otwór technologiczny zalany świeżym betonem, który nie wiązał się z wylanych wcześniej osłabiał konstrukcję i sprzyjał penetracji przez wodę. Na Górnym Śląsku otwory technologiczne przeznaczone dla płyt 485P2 [02] można zobaczyć w wszystkich obiektach typu Regelbau 116, pancerzy tych nigdy nie osadzono.

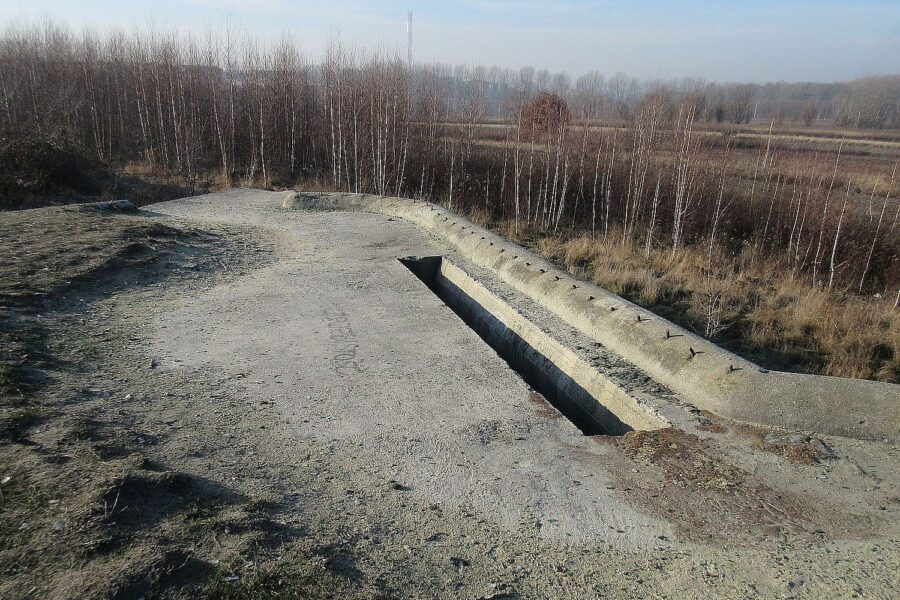

Fot. 01. Widok stropu schronu Regelbau 116a zlokalizowanego w Zabrzu -Zaborzu, widoczny otwór technologiczny dla płyt 485P9. (Fot. Tomasz Zamysłowski).

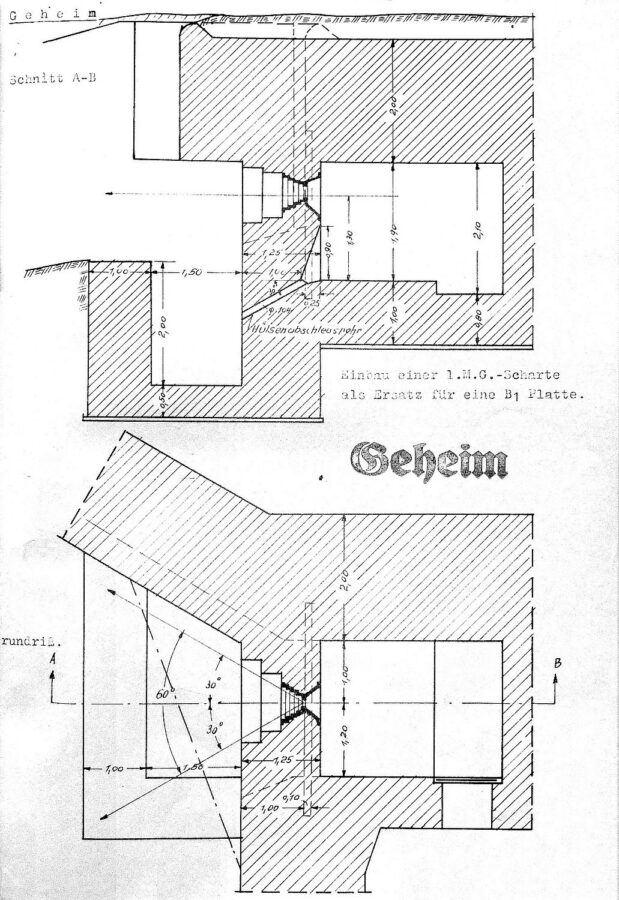

Rys. 02. Rysunek przedstawiający sposób montażu w niemieckim obiekcie czechosłowackiej strzelnic dla dwóch ckm przyjętej na uzbrojenie pod oznaczeniem 790P4. Źródło: BAMA).



Brak pancerzy przeznaczonych dla stanowisk ckm lub obrony zapola rozwiązano przez zastosowanie pancerzy pochodzenia czechosłowackiego.

Instrukcja uwzględniała również późniejszy montaż kopuł. Dla nich również przewidziano otwory technologiczne. Wykonywano je w dwóch wariantach. Pierwszy obejmował montaż kotw na etapie betonowania obiektu. Kotwy w procesie osadzania i cementowania były pozycjonowane za pomocą specjalnego szablonu. Drugi wariant (zalecany jedynie w szczególnych wypadkach z powodu znacznego osłabienia mocowania kopuły) uwzględniał również brak kotw i pozwalał na ich późniejsze zabetonowanie wraz z kopułą. W tym celu na kotwy również przygotowano otwory technologiczne.

Wobec niemożliwości zrealizowania dostawy niemieckich kopuł dla obiektów, których zakończenie budowy przewidziane było na jesień 1939 roku, zdecydowano się na zastosowanie czechosłowackich pancerzy.

Dostawy czechosłowackich kopuł również nie przebiegały terminowo. Dlatego wykorzystano rozwiązania przewidziane w instrukcji. Wykonano otwory technologiczne o konstrukcji wzorowanej na rozwiązaniach przewidzianych dla niemieckich pancerzy, ale o odmiennym kształcie [03] i wymiarach. Problemy dostaw innych elementów wyposażenia rozwiązano poprzez zastosowanie czechosłowackich odpowiedników np.: lekkie drzwi gazoszczelne, kraty przeciw szturmowe. Umożliwiały one późniejszy montaż niedostarczonych płyt pancernych po przez ich wsuniecie w przygotowane otwory technologiczne i zabetonowanie.

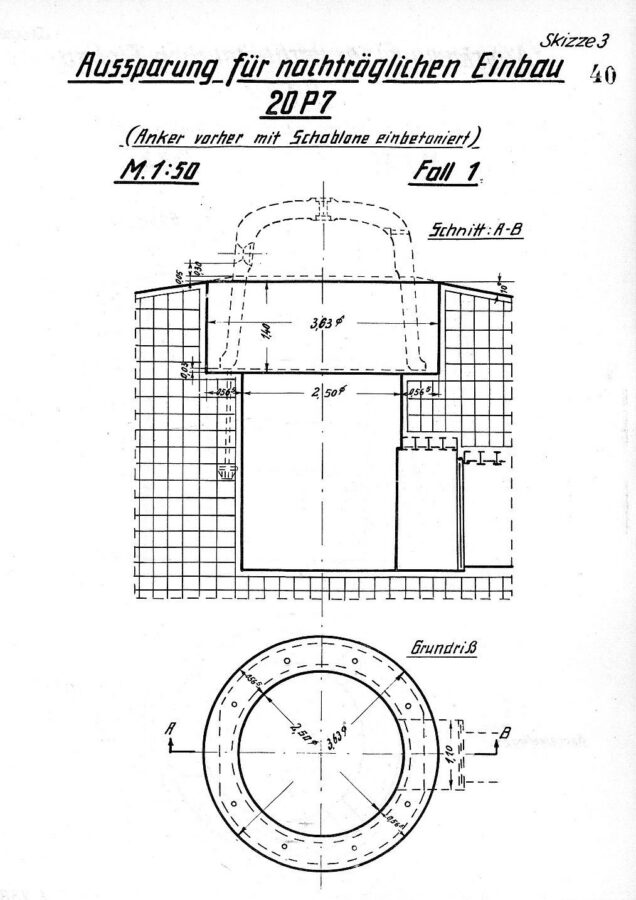

Rys. 03. Rysunek otworu montażowego przeznaczonego dla kopuły 20P7 wersja z zabetonowanymi wcześniej kotwami. Źródło: BAMA).

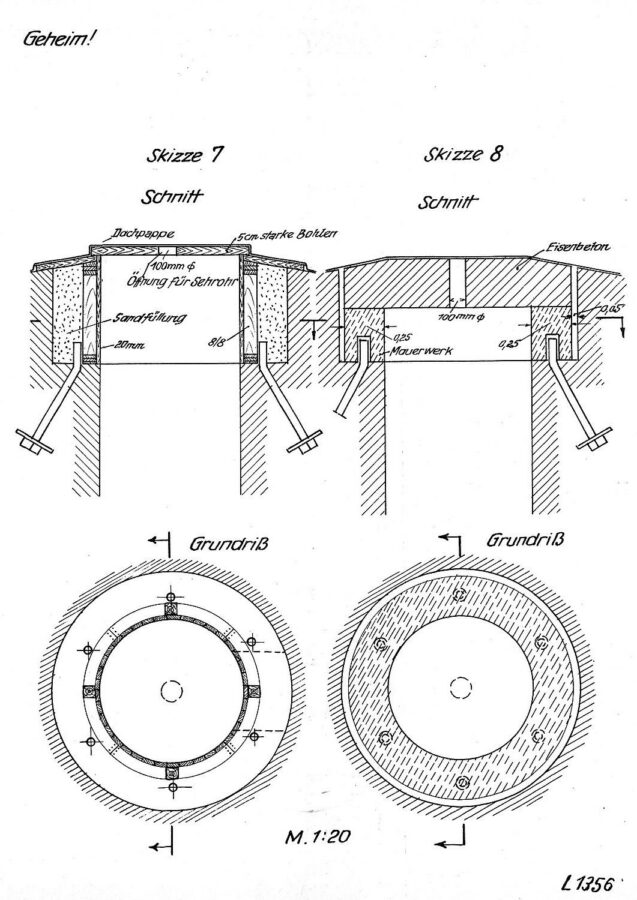

Rys. 05. Rysunek przedstawiający sposób zabezpieczenia szybu kopuły, po lewej przed opadami atmosferycznymi za pomocą Drewa i papy. Po prawej na wypadek zagrożenia ze strony wroga betonowy korkiem. Każda z wersji posiada możliwość montażu peryskopu. Źródło: BAMA).

Peryskopy vz.37

Autorzy instrukcji przewidzieli również technologie wykonania otworu technologicznego pod późniejszy montaż peryskopów wraz z ich pancerną osłoną. Niemożliwość dostawy sprzętu optycznego wymusiła również zastosowanie czechosłowackiego peryskopu vz.37. Stanowiły podstawowe wyposażenie lekkich schronów vz.37 zwanych potocznie Ropikami a wybudowanych na granicy czechosłowacko – niemieckiej w dużej ilości. Peryskop stosowany był w trzech wersjach wymiarowych, o długości 1250 mm, 1400 mm, 1800 mm w zależności od odporności obiektu W celu wygodniejszego montażu najdłuższy z modeli posiadał odmienna konstrukcję. Składał się z dwóch sekcji. Peryskop w czechosłowackim schronie wsuwany był w rurą osłonową o oznaczeniu DZ-25.

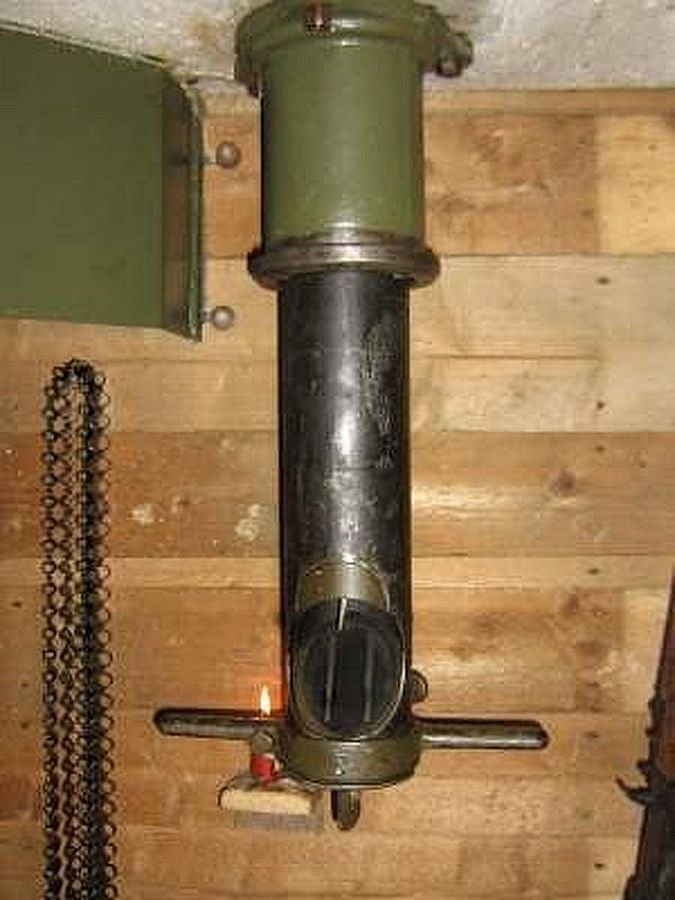

Fot. 03. Peryskop vz.37 w osłonie DZ-25 zamontowany w jednym czechosłowackich lekkich schronów typu vz.37. (Źródło: Axis History Forum).

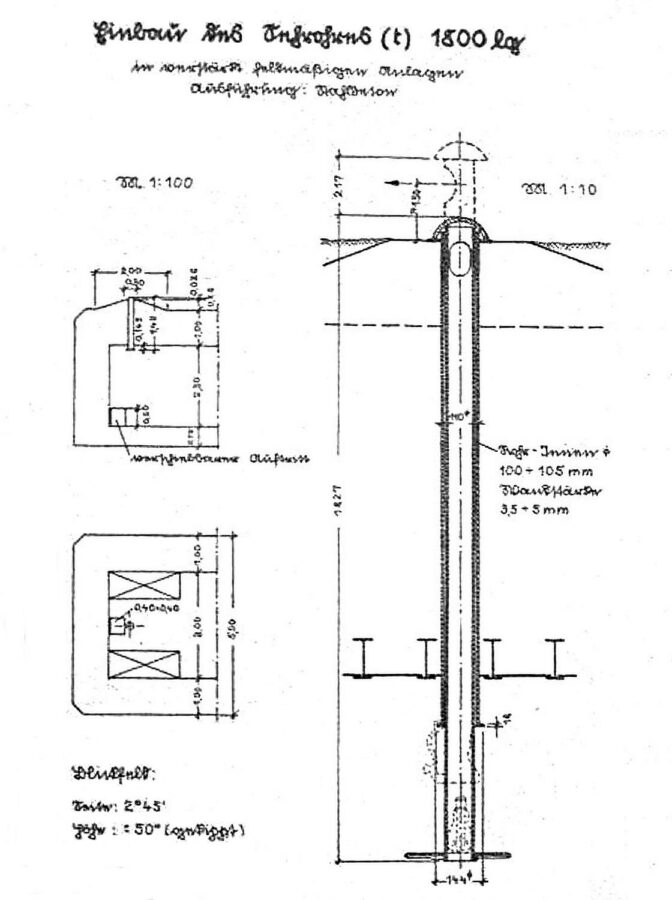

Rys. 04. Rysunek przedstawiający sposób montażu czechosłowackiego peryskopu vz.37 o długości 1,8m wraz rurą osłonową DZ-25 w niemieckim obiekcie. (Źródło: Axis History Forum).

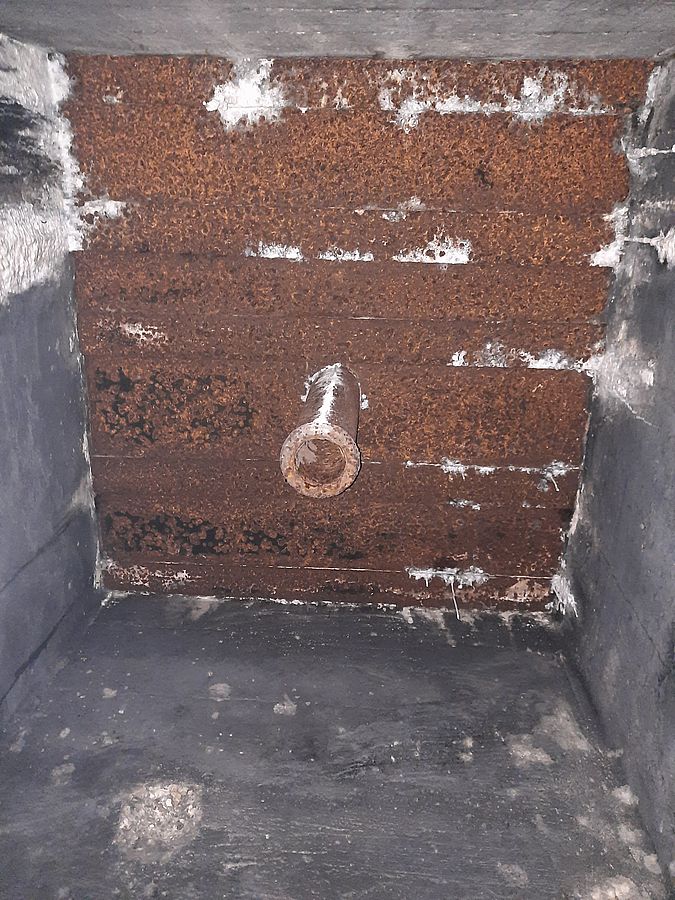

Fot. 04. Widok z izby obserwatora na rurę osłonowa typu DZ-25 zabetonowana w schronie Regelbau 116b Nieborowice. (Fot. Tomasz Zamysłowski)

Peryskopy te były początkowo produkowane przez firmę Optikotechna Přerov i przedsiębiorstwo Josef i Jan Fricz a w późniejszym okresie również przez firmę Srb a Štys Praha. Peryskop produkowany przez firmę Optikotechna Přerov oraz Josef i Jan Fricz był pierwszy wzorem peryskopu zastosowanym w lekkich fortyfikacjach vz. 37. Peryskop zapewniał możliwość prowadzenia okrężnej obserwacji. Układ optyczny peryskopu składał się dwóch luster. Konstrukcja peryskopu umożliwiała szybką ich wymianę w przypadku zniszczenia lub uszkodzenia Mocowanie górnego lustra pozwalało na jego obrót względem poziomej osi w zakresie +12/-12 stopni. Zmianę kątowego położenia lustra uzyskano poprzez zastosowanie cięgła i dźwigni mocowanej przy dolnym lustrze. Obserwator obsługujący peryskop mógł za pomocą dźwigni zmienić kąt obserwacji w pionie. Wysuwanie peryskopu odbywało się ręcznie. W pozycji roboczej peryskop blokowany był za pomocą obejmy opasającej pierścień znajdujący się na zakończeniu rury osłonowej peryskopu. Obejma zamocowana została wahliwie do uchwytu, na którym znajdowały się również dwie rękojeści służące do obrotu peryskopu wokół jego pionowej osi. Głowica peryskopu w pozycji spoczynkowej chroniona była za pomocą stalowej osłony w kształcie półkuli.

Konstrukcja peryskopu produkowanego przez firmę Srb a Štys, oparta na rozwiązaniu firmy Optikotechna Přerov, została dostosowana do nowych wymagań. Zmodernizowany przyrząd optyczny wyposażono w dwa górne lustra, zwykłe oraz sferyczne. Lustro sferyczne wklęsłe umożliwiało dwukrotne powiększenie. Górne lustra, zwrócone do siebie, scalone częścią matową, połączone zostały cięgnem z pokrętłem znajdującym się przy dolnym lustrze. Za pomocą pokrętła, podobnie jak w wcześniejszym modelu, można było zmieniać kąt obserwacji w płaszczyźnie pionowej. Obrót pokrętła o 180 stopni umożliwiał zmienię zwykłego lustra na sferyczne. Pokrętło pomalowane było z jednej strony na czerwono i zielono. Położenie pomalowanej części pokrętła pozwalało obserwatorowi zidentyfikować typ lustra zastosowanego do obserwacji.

Standardowe obiekty typu Regelbau 116b i Regelbau 116a wznoszono w klasie odporności B neu. Grubość żelbetowego stropu powinna wymościć 2,00 m. W przypadku obiektów Umocnień Granicznych Śląska pomieszczenie obserwatora w Regelbau 112b posiada wysokość 3,10 m [04], zamiast standardowej 2,10 m. Strop nad pomieszczeniem obserwatora ma jedynie 1 m grubości. W celu wykorzystania czechosłowackiego peryskopu w pomieszczeniu obserwatora w obiektach Regelbau 116b [05] zabetonowano oryginała rurę DZ-25. Na powieszeni stropu wykonano zgodnie z praktyką betonową nadlewkę o grubości 0,20 m [06]. Jej zadaniem było wynieść głowice peryskopu po  nad wieszania warstwę ziemi i darni oraz lepsze zabezpieczenie rury osłonowej przed ostrzałem. Jedyną zmianą jaką wprowadzono było wylanie jej nad cała powierzchnią pomieszczenia obserwatora. Miało to na celu doraźnie pogrubienie osłabionego stropu w tym miejscu. Uzyskana w wyniku zmian grubość stropu umożliwiała zastosowanie czechosłowackiego peryskopu w wersji o długości równej 1,80 m.

Wybudowane dwa obiekty Regelbau 112b, o lokalizacji w pobliżu miejscowości Pilchowice (Bilchengrund O/S) i Nieborowice (Neuborendorf O/S), wyposażono w czechosłowackie peryskopy. Na pozostałych odcinkach Umocnień Granicznych Śląska wzniesiono obiekty typu Regelbau 116a, które miały posiadać kopuły.

Wprowadzone zmiany, obniżające odporność obiektu na ostrzał zostały zauważone. W sprawozdaniu z 17 maja 1939 dotyczącego odcinka Nieborowice – Bojków (Neuborendorf–Schönwalde) raportowano, że prowadzenie obserwacji w Regelbau 116b jest możliwe jedynie za pomocą peryskopu. Dlatego też należy rozważyć możliwość zastąpienia obiektów Regelbau 116b typem Regelbau 116a [07], który zamiast stanowiska obserwacyjnego z peryskopem posiada kopułę obserwacyjną 89P9 [08]. Wzorem pozostałych schronów budowanych na terenie Górnego Śląska – Regelbau 97 [09] ,106a ,107a, 111a miano zastosować czechosłowackie kopuły typu AJ/N. Takie rozwiązanie podnosiło wartość bojową obiektu i umożliwiało obserwację za pomocą peryskopu będącego na wyposażeniu kopuły oraz pozwalało na bezpośrednią obronę obiektu od czoła za pomocą stanowiska rkm-u w kopule [10] dodatkowo eliminowało zmianę grubości stropu.

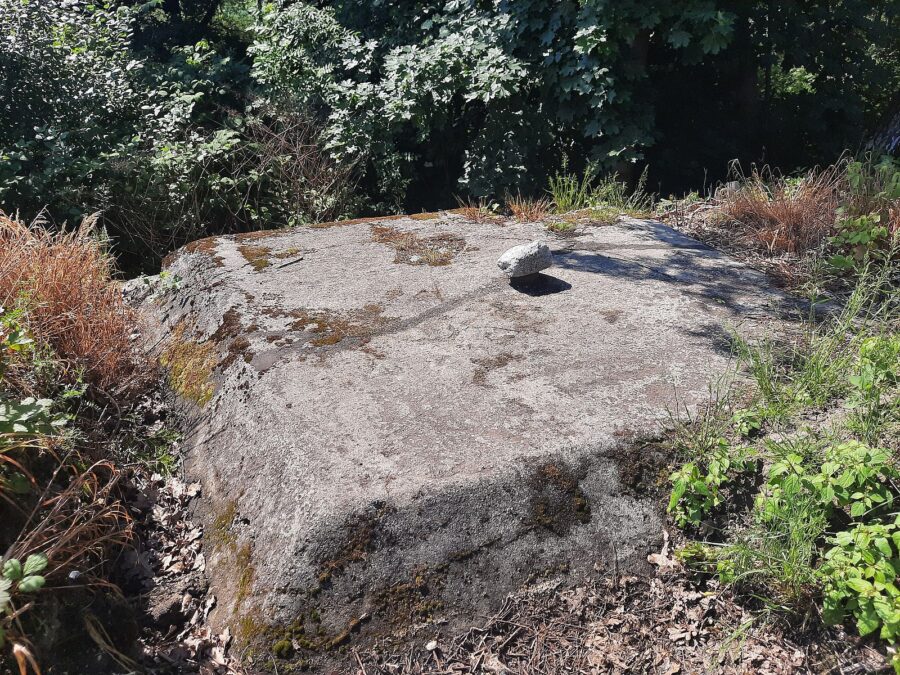

Fot. 05. Widok betonowego wzmocnienia (nadlewki) na izbą obserwatora, kamieniem zakryte zakończenie rury osłonowej typu DZ-25. Regelbau 116b Nieborowice. (Fot. Tomasz Zamysłowski).

Podczas budowy obiektu nie uniknięto kolejnych błędów, umieszczając rury głosowe na standardowej wysokości [11]. Ich wykorzystanie przy jedno osobowej obsłudze w czasie prowadzonej obserwacji przez peryskop z powodu znaczne różnicy wysokości było niemożliwe. Nie przewidziano również żadnego stałego pomostu dla obsługi peryskopu. Dolny wizjer peryskopu znajdował się na znacznej wysokości od poziomu posadzki, z której praktycznie był niedostępny.

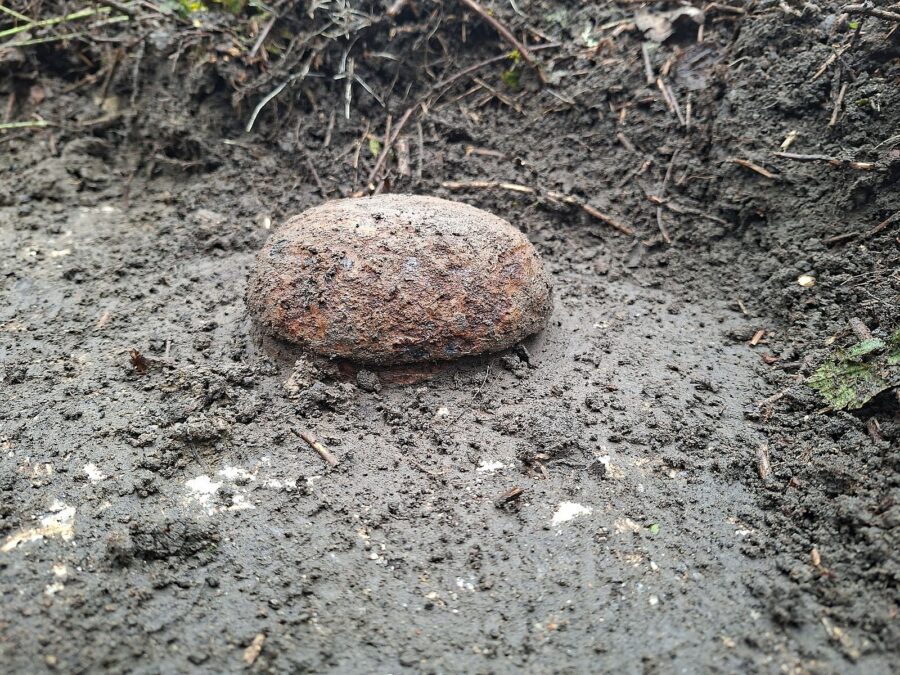

Fot. 06. Widok stropu schronu Regelbau 116b w Pilichowicach z zachowaną osłoną peryskopu. (Fot. Tomasz Zamysłowski).

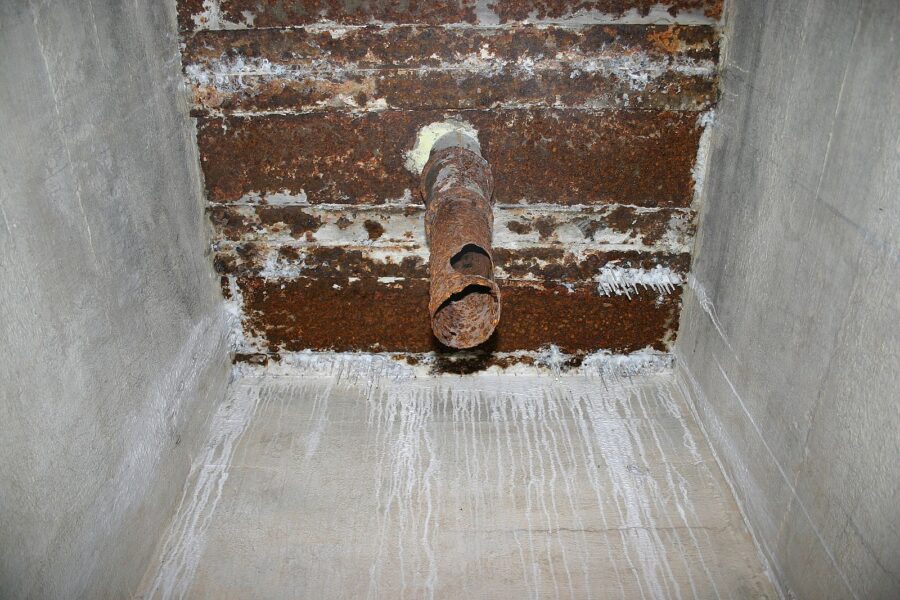

Fot. 07. Widok z izby obserwatora na rurę osłonowa typu DZ-25 oraz destrukt peryskopu vz.37. Regelbau 116b Pilchowice. (Fot. Tomasz Zamysłowski).

Zbliżająca się wojna

Ponieważ dostawy zastępczych czechosłowackich dzwonów AN/J również się opóźniały. Zbliżający się konflikt wymusił na budowniczych doraźnie przygotowanie obiektów do działań wojennych.

W przypadku braku dostawy przewidzianych do osadzenia kopuł, wspomniana wcześniej instrukcja przewidywała zakrycie wykonanych otworów technologicznych drewnianymi pokrywami, dodatkowo pokrytych papą w celu ochrony przed warunkami atmosferycznymi. W przypadku możliwości bezpośredniego zagrożenia ze strony wroga instrukcja nakazywała wykonanie betonowego korka zamykającego pusty szyb kopuły. Oba przedstawione w instrukcji rozwiązania przewidywały pozostawienie otworu na peryskop. Prawdopodobnie planowano wykorzystanie tego samego typu peryskopu. W betonowych korkach, zakrywających puste szyby kopuł, pozostawiono centralnie umieszczone otwory lub osadzono stalową rurę o średnicy 100 mm. Odpowiada ona wielkością rurze osłonowej przewidzianej dla peryskopu vz.37 w czechosłowackiej fortyfikacji. W części obiektów na Górnym Śląsku zastosowano drugie rozwiązanie. Spowodowane o było najprawdopodobniej tym, że na cześć obiektów miały zostać dostarczone kopuły lub nie zdążono wykonać wszystkich betonowych korków przed wybuchem wojny.

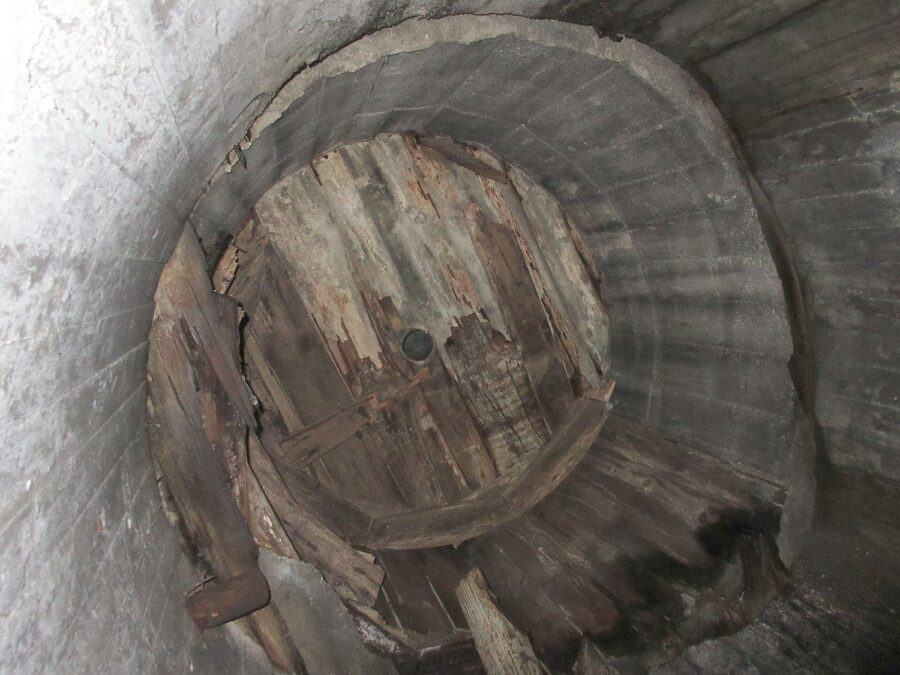

Fot. 08. Widok z wnętrza szybu kopuły na betonowy korek i pozostawiony w nim otwór dla peryskopu. Regelbau 111a Zbrosławice . (Fot. Tomasz Zamysłowski).

Prawdopodobnie w tym samym okresie puste od czoła miejsca dla niemieckich płyt 485P2 w obiektach Regelbau 116 zamurowano pozostawiając prowizoryczną strzelnice dla broni ręcznej i staranie otynkowano tak aby dla obserwatora z zewnątrz sprawiał wrażenie betonowej części ściany obiektu. W obiektach Regelbau 116b zamontowano peryskopy o czym świadczy zachowany destrukt jednego z nich w obiekcie zlokalizowanych w Pilichowicach. Obiekty nie zostały uzbrojone. W piśmie od dowództwa 1 Armii do komendantury umocnień Opole czytamy że wniosek o dostawę 315 czechosłowacki karabinów maszynowych może być złożony na dzień 10 września 1939 r. [12].

Wykorzystanie peryskopu vz.37 na innych liniach umocnień

Montaż czechosłowackich peryskopów przeprowadzono również na innych liniach niemieckich umocnień. Fakt ten potwierdzają zachowane archiwalne fotografie i plany konstrukcyjne obiektów. Stosowano je z powodzeniem w obiektach Wału zachodniego. Peryskop mocowany był do tylnej ściany obiektu a stanowisko obserwatora mieściło się na zewnętrznym pomoście. Ewenementem było zaprojektowanie schronu biernego o oznaczeniu roboczym 870 B2 „f” posiadający również peryskop vz.37 jako środek przeznaczony do obserwacji terenu. Na norweskiej części Wału Atlantyckiego zastosowano je w schronach zbudowanych na segmentach blachy falistej.

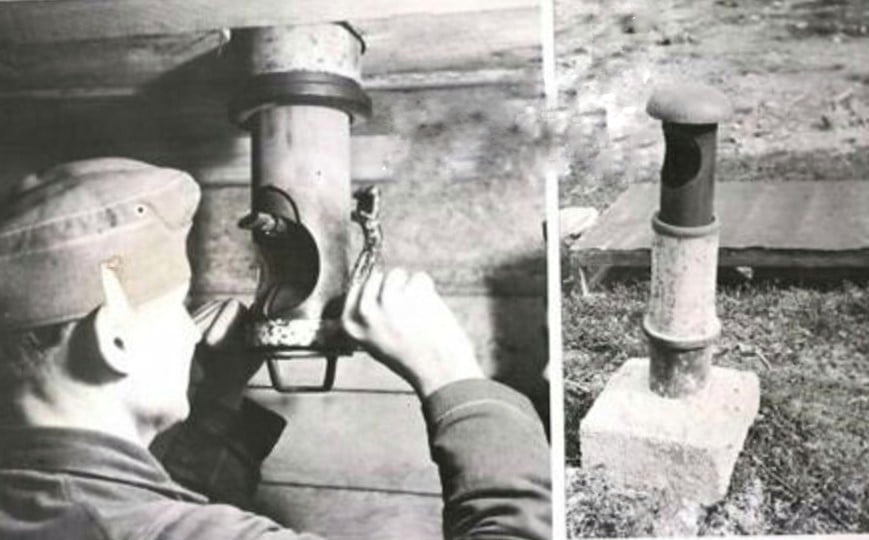

Fot. 09. Peryskop vz.37 wraz rurą osłonową zamontowany w niemieckim schronie. (Źródło: Axis History Forum).

Podsumowanie

Na podstawie informacji zawartych w dostępnych dokumentach można stwierdzić, że mitem jest stwierdzenie o idealnym przygotowaniu III Rzeszy do wojny. Kilka miesięcy przed jej wybuchem niemiecka machina wojenna zmagała się z poważnymi problemami, które pogłębiały się w kolejnych latach. Jednocześnie należy docenić elastyczności, pragmatyzm i innowacyjność oficerów wojsk inżynieryjnych działających pod presją czasu. Potrafili oni w kreatywny sposób adaptować plany do zmieniającej się rzeczywistości, wykorzystując zdobycze wojenne. To właśnie ta zdolność do improwizacji, a nie nieograniczone zasoby, była jedną z kluczowych cech Wehrmachtu w początkowym okresie II wojny światowej.



Przypisy:

[01] – Załączniki do instrukcji Sammelmappe verfügungen als ersatz für eine spätere Neubearbeitung der B.st.B Teil 3 Betonbau und Panzerungen oraz Sammelmappe verfügungen als ersatz für eine spätere Neubearbeitung der B.st.B Teil 2 Entwurfsbearbeitung z kwietnia i maja 1939 roku.
[02] – Płyta 485P2 osłaniająca działko 3,7cm Pak 36 jedyny niemiecki pancerz pionowy jakiego montaż przewidziano na obiektach Umocnień Granicznych Śląska.
[03] – Otwory montażowe występują w kształcie okręgu, prostokąta, ośmiokąta. Prawdopodobnie wynikało to z braku instrukcji dla otworu technologicznego przeznaczonego dla montażu czechosłowacki kopuły.
[04] – Pomiary wykonane w obiekcie Regelbau 116b w Pilchowicach.
[05] – Pak- und M.G. Kasematte mit Sehrohr mit Flankierungsanlage (Kazamata dla działka p.panc oraz ckm z peryskopem i pomieszczenie obrony zapola).
[06] – Wykonywano ją zgodnie z instrukcją wokół pancernych osłon peryskopów niemieckiej produkcji.
[07] – Pak- und M.G. Kasematte mit Kleinstglocke mit Flankierungsanlage (Kazamata dla działka p.panc oraz ckm z kopułą i pomieszczenie obrony zapola).
[08] – Kleinstglocken – typoszereg małych kopuł obserwacyjnych itp.
[09] – Regelbau 97 (szerzej o tej nietypowej konstrukcji : Śląskie Panzerwerki – Regelbau Rote 97, Część I – Hauba , Śląskie Panzerwerki – Regelbau Rote 97, Część II – Hauba).
[10] – (CAMO 500_12464_52).
[11] – Standardowy niemieckiej produkcji peryskop posiadał okular obserwacyjny znacznie niżej.
[12] – (CAMO 500_12464_8)

Materiałyźródłowe:

Strony internetowe:
https://www.ropiky.net
https://forum.axishistory.com

Archiwa:
CAMO :
(CAMO 500_12464_52) Akte 52. Befehle, Berichte und Mitteilungen des Heeresgruppenkommandos 1, der Kommandanturen der Befestigungen Oppeln, Glogau, Breslau über die Erkundung der Grenzbezirke.
(CAMO 500_12464_8) Akte 8. Schriftwechsel und Anweisungen des Oberkommandos der Wehrmacht (OKW), des Oberkommandos des Heeres (OKH), des Chefs der Heeresleitung, des Heeresgruppenkommandos 1, des Generalkommandos…

BMMA:

RH19-III/58
RH12-20/79
RH12-20/80







Zapora przeciwpancerna – Trägersperren (Einsteckssperre) w Kuźnicy Rudzkiej

Posted on Posted in Fortyfikacje niemieckie

Zapora przeciwpancerna – Trägersperren (Einsteckssperre) w Kuźnicy Rudzkiej

Opracował:
Tomasz Zamysłowski

Droga i tory tramwajowe mająca obejść polskie terytorium (litera P – Polska, D – Niemcy). (Fot. muzeum.haus.pl).



Zakończenie I Wojny Światowej zmieniło układ sił w Europie. Upadek państw centralnych umożliwił powstanie lub odzyskanie niepodległości przez wiele państw. Pierwsze lata państwa polskiego upłynęły pod znakiem sporów i walk o przyszłe granice. Jedynym z zapalnych miejsc na mapie II RP był Górny Śląsk. Już w trakcie wstępnych prac nad traktatem wersalskim (1919 r.) teren ten stał się przedmiotem targów, jako jeden z najcenniejszych obszarów przemysłowych Europy. Pierwotnie należący do Cesarstwa Niemieckiego został częściowo przydzielony Polsce. Polska dążąc do przejęcia całości śląskiego okręgu przemysłowego, przy  wyjątkowej słabości Niemiec i przychylność państw Ententy w szczególności Francji, rozpoczęła działania zbrojne wzniecając I i II Powstanie Śląskie (de facto wojnę domową). Państwa Ententy w celu zakończenia sporu postanowiły, że zostanie on rozwiązany w głosowaniu mieszkańców w formie plebiscytu. Po niekorzystnym wyniku plebiscytu dla Polski, wszczęto III Powstanie Śląskie w celu wywarcia dodatkowej presji na aliantów. Porażka oddziałów polskich w czasie bitwy o górę Św. Anny (niem. Annaberg) zmusiła do podjęcia pertraktacji. Przychylna Polsce Międzysojusznicza Komisja Rządząca i Plebiscytowa na Górnym Śląsku podjęła decyzję o korzystniejszym dla Polski podziale Górnego Śląska. Wytyczenie granicy na Górnym Śląsku, szczególnie w wysoko uprzemysłowionej i gęsto zaludnionej terenie, było niezmiernie trudnym przedsięwzięciem. Oddzielenie od siebie granicą państwową miast tworzących jedną aglomerację doprowadziło do powstania wielu kuriozalnych sytuacji, wpływających nierzadko na codzienne życie mieszkańców regionu. Jednym z takich miejsc była Kuźnica Rudzka (niem. Rudahammer) – obecnie cześć Rudy Śląskiej. Wskutek wytyczenia granicy droga oraz linia tramwajowa łącząca niemieckie Zabrze (niem. Hindenburg O/S) z niemieckim Bytomiem (niem. Beuthen O/S) przechodziła od połowy 1922 roku na odcinku około 1,5 km przez leżącą w Polsce Rudzką Kuźnicę. Do końca lat dwudziestych zeszłego stulecia tramwaje na tej trasie dwukrotnie przekraczały granicę państwową. Przejazd niemieckich składów przez terytorium Polski odbywał się z pozamykanymi drzwiami, pod okiem polskich funkcjonariuszy straży granicznej. Na przełomie lat dwudziestych i trzydziestych zeszłego stulecia równolegle do starej szosy, ale już na terytorium niemieckim, wybudowano najpierw drogowe, a później tramwajowe obejście Rudzkiej Kuźnicy, znacznie ułatwiające komunikację między leżącymi w Rzeszy Zabrzem-Biskupicami (niem. Borsigwerk) i Bytomiem – Bobkiem (niem. Bobrek).



Granica wokół Rudzkiej Kuźnicy. Widoczny przebieg linii tramwajowej Zabrze–Bytom. (Foto. muzeum.haus.pl).

Wraz z upływem czasu w tym zapalnym rejonie prowadzono przygotowania do nowego konfliktu m.in. poprzez budowę fortyfikacji zarówno po obu stronach granicy. Niemieckie fortyfikacje powstały stosunkowo późno na kilka miesięcy przed wybuchem II wojny światowej, otrzymały nazwę Umocnienia Graniczne Śląska (niem. Grenzebefestigung Schlesien) [01]. Trzon pozycji obronnej, będącej w zasadzie linią przeszkód na ówczesnym etapie budowy, miały stanowić nowo opracowane obiekty fortyfikacji stałej serii „100”. Dzięki udostępnieniu niemieckich archiwalnych dokumentów przez Bundesarchiv obecna wiedza na temat tych umocnień znacznie się poszerzyła i uległą zmianie. Jednym z dokumentów. jaki można odnaleźć w zasobach Bundesarchiv, jest mapa obejmującą północną cześć aglomeracji śląskiej przedstawiająca lokalizacje zapór drogowych.



Fragment mapy z lokalizacja zapór przeciwpancernych w okolicy Kuźnicy Rudzkiej. Zaznaczone zapory K6, K10a, K11, czerwoną linią przebieg granicy państwowej, adnotacja dla zapory K10a – Nur Straßenbahn Sperre (Tylko zamknięcie tramwaju). (BMA RH 20-10/288).



W ostatnim czasie na jednym z portali aukcyjnych trafiło do sprzedaży zdjęcie przedstawiającą jedną z takich zapór. Dzięki mapie udało się ustalić jej lokalizację a fotografię zakupić. Zdjęcie przedstawia dwurzędową (w odróżnieniu od trzyrzędowej odnalezionej w Pilchowicach) zaporę Trägersperren (Einsteckssperre) zlokalizowaną Kuźnicy Rudzkiej. Została oznaczona na mapie jako K11. Zapora jest częściowo rozebrana w celu umożliwienia przejazdu. Kilka dwuteowników zostało wyjętych z gniazd a otwory zaślepione pokrywami. Cześć dwuteowników nadal znajduje się w gniazdach, a ich pokrywy zostały odrzucone na bok. Sugeruje to że fotografia został wykonana w pierwszych dniach września zaraz po przekroczeniu przez Wermacht granicy. Sam zapora został dodatkowo wzmocniona za pomocą stalowych jeży przeciwpancernych przejętych po zajęciu Czechosłowacji i wykorzystanych ponownie na granicy polsko-niemieckiej. Za zaporą znajduje się przeszkoda przeciwpiechotna wykonana za pomocą drutu kolczastego rozciągniętego na stalowych słupach, w miejscu przecięcia z drogą zaporę tworzą „kozły hiszpańskie”.
Fotografia została wykonana na obecnej ulicy Stara Cynkownia w kierunku ul. Konstytucji, na wysokości nie istniejących obecnie zabudowań. Człowiek prowadzący rower najprawdopodobniej zmierza w ich kierunku. Po lewej strony widoczne są tory tramwajowe w kierunku Bytomia, które na wysokości widocznego łuku jezdni przechodzą w jej oś [02] (nr 1 na zdjęciu). Po prawej stronie widoczne są zabudowania Bytomia Bobrka. Najbliżej widoczny jest budynek zlokalizowany przy ul. Konstytucji 2 obecnie pozbawiony elewacji ściany szczytowej obitej deskami (nr 2 na zdjęciu). Dalej znajdują się budynki mieszkalne zlokalizowane kolejno pod numerami 8, 10, 12, 14, zabudowani te nie zmieniły swojej formy i wyglądu od czasów wojny (nr 3 na zdjęciu). Zlikwidowane zostały jedynie towarzyszące im przydomowe komórki/chlewiki [03]. Kolejnym widocznym budynkiem jest gmach zespołu szkół specjalnych nr 3 (nr 4 na zdjęciu). Za dachami wymienionych budynków widoczna jest wieża kościoła Parafii Świętej Rodziny w Bytomiu (nr 5 na zdjęciu), w oddali dwa z trzech kominów EC Szombierki (niem. Kraftwerk Oberschlesien) (nr 6 na zdjęciu).



Zapora drogowa K11, w oddali zabudowania Bytomia-Bobrek. (Fot. zbiory własne).

W samej Kużnicy Rudzkiej zlokalizowano jeszcze dwie zapory. Pierwsza oznaczona jako K10a zlokalizowanej na wiadukcie torów tramwajowych jako ich zamknijcie, druga K6 na drodze od strony Zabrza-Biskupic. Pomiędzy zaporami rozmieszczono jeże czechosłowackie widoczne na kolejnym zdjęciu zamieszczonym na portalu foto polska. Kolejne z prezentowanych zdjęć to zostało wykonane niemal z tego samego miejsca co opisywane powyżej. W oddali widoczne są charakterystyczne zabudowani Szybu „Barbara” (nim. Schacht „Berve”) kopalni Bobrek (nr 3 na zdjęciu), tory tramwajowe (nr 2 na zdjęciu) i drogę wybudowaną jako obejście Kuźnicy Rudzkiej (nr 3 na zdjęciu).



Czechosłowackie jeże na drugim planie szyb „Barbara” (do 1945 roku „Berve”) kopalni KWK „Bobrek” (do 1945 roku „Gräfin Johanna”). (foto: Fotopolska.eu).

Jak do tej pory są to jedyne fotografie przedstawiające zapory przeciwpancerne na Górnym Śląsku z potwierdzoną lokalizacją, oraz jedyna na której widać jedną z zapór Trägersperren (Einsteckssperre). Zapory K6 i K11 w obrębie Kuźnicy Rudzkiej nie zachowały się do obecnych czasów, być może skrywa jej warstwa asfaltu. Również zapora zlokalizowana na torach tramwajowych K10a nie zachowała się ,most jaki i torowisko w jego sąsiedztwie zostały gruntownie przebudowane w 2018 roku.




[01] – Do niedawna błędnie zwane jako Pozycja Górnośląska (Oberschlesien Stellung).

[02] – W latach 60-70-tych układ torowy został zmieniony, tory tramwajowe na wysokość zapory przechodzą na prawą stronę jezdni.

[03] – Nieodzowny element górnośląskiego krajobrazu osiedli robotniczych.

Źródła:

BUNDESARCHIV:

RH 20-10/288 Anlagen zum Kriegstagebuch 1939 Bd.5 Lageplan der Sperren mit Lagerorten der Bedienungsgeräte.

– Muzeum online Domu Współpracy Polsko-Niemieckiej (muzeum.haus.pl)

– Fotopolska (fotopolska.eu)

Zapora przeciwpancerna – Trägersperren (Einsteckssperre) w Pilchowicach

Posted on Posted in Fortyfikacje niemieckie

Opracował:

Tomasz Zamysłowski

Fot. 01. Fragment mapy rozmieszczenia zapór w północnej części Górnego Śląska w rejonie Stolarzowic -Górnik (Stillersfeld O/S – Friedrichichswille O/S). Fragment obejmujący zapory K9, K13, K16, K18, K22 oraz miejsca składowania narzędzi nr 101, 121, 143 oraz karata informacyjna odnośnie precyzyjnej lokalizacji miejsc składowania narzędzi. (ze zbiorów Bundesarchiv RH 20-10/288).
Fot. 02. Górny Śląsk wrzesień 1939 okolice Gliwic niemieckie oddziały przekraczaj granice obu stronach drogi widoczna przeszkoda z czechosłowacki jeży. Stalowe elementy dwuteowników zapory złożone na poboczu zgodnie z instrukcją ich demontażu. Na jednym z elementów widniej wykonany za pomocą farby numer 119 (zbiory własne).
Fot. 03. Górny Śląsk wrzesień 1939 obu stronach drogi widoczna przeszkoda z czechosłowacki jeży. Stalowe elementy dwuteowników zapory złożone na poboczu zgodnie z instrukcją ich demontażu (zbiory własne).
Fot. 04. Górny Śląsk, wrzesień 1939 rok. Po obu stronach drogi widoczna przeszkoda z czechosłowacki jeży. Stalowe elementy dwuteowników zapory złożone na poboczu zgodnie z instrukcją ich demontażu (zbiory własne).

Z powodu zmiany przebiegu granicy państwowej III Rzeszy po zajęciu Czechosłowacji podjęto decyzje o wstrzymaniu realizacji kilku projektów umocnień oczekujący na rozkaz rozpoczęcia budowy: Oder – Annaberg Stellung, Hotzenplotz-Oder Stellung, Katzbachstellung bądź projektów już rozpoczętych Neissestellung  (wybudowano jedynie trzy obiekty) powstała od strony południa luka w wschodnich umocnieniach Niemiec. Aby tę lukę wypełnić przedstawiono projekt budowy fortyfikacji na wschodzie na rok 1939, w którym założono budowę linii przeszkód w rejonie Raciborza połączoną z Pozycją Odrzańską (Oderstellung) przebiegającą przez Górnośląski Obszar Przemysłowy w rejonie Gliwic i Zabrza w miarę możliwości biegnącą wzdłuż Reichsstrasse 117 (droga państwową rzeszy nr 117 zaczynająca się w Chojnowie biegnąca przez Lubin, Ścinawę, Wołów, Trzebnice, Oleśnice, Namysłów, Kluczbork, Olesno, Dobrodzień, Zawadzkie, Pyskowice i kończąca się w Gliwicach) do Namysłowa. W dalszej korespondencji zwrócono uwagę na przebieg granicy na terenie Górnośląskiego Okręgu Przemysłowego. W wielu miejscach granica przebiegała w miejscach nie korzystnych dla obrony, blisko gęstej zabudowy miejskiej oraz cennych dla gospodarki zakładów przemysłowych. Spodziewano się w tym rejonie z natarciem oddziałów na polskich, których pozycje wyjściowe oparte zostaną o fortyfikacje Obszaru Warownego Śląsk. Dodatkowo na skrzydłach od północy w rejonie Zbrosławic i południa w rejonie Pilchowic i Nieborowic znajdował się duże kompleksy leśne tuż obok granic umożliwiające skrytą koncentrację i atak oddziałom polskich z skrzydeł i kolejnej fazie okrążenie okręgu górnośląskiego. Zwrócono też uwagę na gęstą sieć drogowo-kolejową ułatwiającą operowanie jednostką pancernym i pociągom pancernym. Mimo niekorzystnego pod względem taktycznym przebiegu linii zdecydowano z powodu osobistego życzenia A. Hitlera wytyczyć linie umocnień jak najbliżej granicy w rejonie Bytomia, Zabrza, Gliwic [01]. W tym miejscu obronę wzmocnić poprzez budowę fortyfikacji stałych opartych o nowy typ schronów regulaminowych serii 100 o odporności B neu. Całość prac miała zostać zakończona jesienią 1939 w stopniu takim aby fortyfikacje obsadzone nielicznymi oddziałami były zdolne zatrzymać natarcie przeważających sił wroga wydłuż granicy. Całą pozycje nazwano Grenzebefestigung Schlesien (Umocnienia Graniczne Śląska). Łączna jej długość miała wynosić 450 km.

W ramach umocnień przewidziano zablokowanie stałymi przeszkodami ważnych drogi. Jedną z takich zapór zlokalizowano miejscowości Pilchowice (niem. Pilchowitz, od 1936 do 1945 roku Bilchengrund O/S).



Fot. 05. Zapora przeciwpancerna w Pilichowicach widok w kierunku Stanicy.

Lokalizacja

Zapora został usytuowana na wylocie drogi z Pilchowic do Stanicy (niem. Standorf O/S). Miejsce te wybrano jako najbardziej dogodne ze względu na zlokalizowany po jednej stronie drogi niewielki staw, za którym rozciągała się podmokła łąka przecięta torami wąskotorówki (łąka w drugim etapie rozbudowy zabezpieczona została przeszkodą przeciwpancerną w postaci czechosłowackich jeży). Po drugie stronie drogi znajdowała się stroma skarpa, u podnóża której rozciągała się podmokła dolina. Uniemożliwiało to ominiecie przeszkody. Jedyna możliwością jej przekroczenia była próba sforsowania lub demontażu. Na tą ewentualność na zboczu niewielkiego wzniesienia wybudowano w odległości 800-900 m [02] grupę dwóch schronów bojowych [03]. Schron broni przeciwpancernej typu Regelbau 116 oraz zapewniający mu osłonę okrężną przed atakami piechoty Regalbau 97 [04]. Strzelnice schronu Regelbau 116 dla działa przeciwpancernego Pak 3,7 cm oraz dwóch ciężkich karabinów maszynowych 7,92 mm zwrócone zostały w stronę drogi i zapory bokiem. Tak aby pokryć ogniem łąkę miedzy zaporą oraz samą zaporę. Pojazdy pancerne próbujące sforsować zaporę wystawione zostały na ogień z boku, tym samym stanowiły większy cel, a ostrzał prowadzony był w słabiej opancerzoną cześć pojazdu.



Fot. 06. Zapora przeciwpancerna w Pilichowicach widok z góry.



Budowa

Zapora według projektantów umożliwiała zatrzymanie i unieruchomienie czołgu [05]. Został zbudowana w formie betonowej ławy z dwoma rzędami ułożonymi na przemian gniazdami dla stalowych dwuteowników (profil H) lub zespawanych ze sobą ceowników ( profil [ ]). Betonowa ława w formie monolitu miała szerokość 5 metrów, długość 5,5 m i zagłębiony jest w gruncie na głębokość 1,5 m. Gniazda o wymiarach 210 x 310mm posiadały betonowe lub stalowe pokrywy aby umożliwić normalne korzystanie z jedni w czasie pokoju.
Pokrywy osadzone został w otworze nad wymiarowym w stosunku do gniazda. Wymiary otworu pokrywy wynosiły 360 x 510 mm. Krawędzie zostały zabezpieczone przed uszkodzeniem za pomocą kątowników. Gniazda pochylone w kierunku wroga pod kątem 45 stopni zostały wewnątrz wyłożone wkładką z blachy będąc tak zwanym traconym szalunkiem. Spowodowane było to brakiem możliwości usunięcia tradycyjnego szalunku z drewna po wylaniu betonu. Wkładka zapobiegała również klinowaniu się elementów zapory podczas wsuwania profili w gniazda (szalunek z drewnianych desek uniemożliwiał uzyskanie gładkiej powierzchni). Głębokość gniazd wynosiła 1,2 m. Na dnie gniazda znajdował się otwór odwadniający, zapobiegający zbieraniu się wody. Umieszczono tam również drewniany klocek amortyzujący upadek stalowych profili podczas wsuwania w gniazda.
Pierwszy rząd (od strony wroga) stalowych profili był niszy, a drugi wyższy. Stalowe belki wraz z narzędziami potrzebnymi do ich montażu w czasie pokoju przechowywane były w sąsiedztwie zapory. Składowano je na specjalnie wylanym fundamencie, zabezpieczone przed wpływem warunków atmosferycznych specjalną wiatą. Na Górnym Śląsku jak wynika z zachowanych dokumentów przewidziano budowę wiat lecz nie zostały wybudowane do wybuchu wojny. Poszczególne zapory oznaczono literą K i kolejnym numerem np.: K3, K26, itp. Jeżeli zapora nie dotyczyła samej drogi lecz pobliskich torów do oznaczenia dodawano dodatkowo literę np: zapora K10a na torach tramwajowymi w Kuźnicy Rudzkiej (Ruda-Hammer O/S). Powstałe zapory wraz z numeracją naniesiono na mapy [06].


Montaż i demontaż zapory

Do powstałych map dołączono krótką instrukcję ich montażu. Oddział którego zadaniem było zablokowanie drogi pracę rozpoczynał od pobrania narzędzi. Miejsce ich przechowywania zazwyczaj  znajdowało się w najbliższym sąsiedztwie zapory, w odległości 60 – 100 m. W 1939 roku były to przeważnie stróżówki wartowników zlokalizowane na placach budowy pobliskich schronów np: w Zbrosławicach czy Stolarzowicach. W kilku narzędzia znajdowały się  w większej odległości np.: jedna z zapór w Miedarach w leśniczówce oddalonej o 750 m.
Tymczasowe miejsca składowania narzędzi oznaczono na mapach trójcyfrowymi numerami dopisanymi ołówkiem np.: 101, 124. Cześć narzędzi przekazana została do RAD, którego oddziały miały zamknąć zapory, a narzędzia przekazać następnie wojsku. Na każdą zaporę przydzielono zestaw narzędzi składający się z 4 łomów oraz 3 haków. Wagą wszystkich stalowych profili dochodziła max do 360kg. Do ich transportu i montażu potrzeba było 12 ludzi. W celu zamontowani zapory należało w pierwszej kolejności zdemontować betonowe osłony gniazd oraz przetransportować w ich pobliże stalowe profile z pomocą haków. Przełożyć łomy przez otwory w profilach i wsunąć krótkie profile opisane czerwoną farbą „VORN” (przód) w rząd gniazd od strony wroga. W ten sam sposób wsunąć dłuższe profile opisane czerwoną farbą jako „HINTEN” (tył) w rząd znajdujący się zapola. Otwory w betonowym fundamencie naniesiono analogiczne oznaczenia. W instrukcji montażu dla górnośląskich zapór w przeciwieństwie do innych tego typu zapór nie przewidziano blokowania profili za pomocą drewniany klinów. Po zakończeniu pracy narzędzia należało złożyć w rowie wraz z pokrywami gniazd.

Demontaż zapory należało przeprowadzić w odwrotnie kolejności, a zdemontowane elementy złożyć obok zapory.



Fot. 07. Jedno gniazd montażowych zapory przeciwpancernej w Pilchowicach



Zachowane zapory

Tego typu przeszkody w latach po wojennych zaczęły dosyć szybko znikać z krajobrazu likwidowane lub przykrywane kojonymi warstwami nawieszani dróg. Zapora przeciwpancerna w Pilchowicach został zlokalizowana podczas remontu drogi wojewódzkiej 921 (DW921) na początku 2024 roku, fragment został odsłonięty i zidentyfikowany podczas oczyszczania rowów. Ostateczne jej odsłonięcie nastąpiło z początkiem 2025 roku. Zachowała się pod warstwą asfaltu w stanie dobry. Podczas jednego z remontów nawierzchni pozbawiana została oryginalnych poryw (zastąpionych deskami) oraz stalowych wkładek. Podczas obecnej modernizacja drogi zapora musiał zostać usunięta jej fragment został zachowany i wyeksponowany na terenie targowiska miejskiego w Pilchowicach [07]. Druga tego typu zapora znajduje prawdopodobnie się w pobliskich Nieborowicach (jej spory fragment wystaje spod drogi). Do niedawna kolejna znajdowała się pod wiaduktem kolejowych ul. Wolności w Zbrosławicach. Został rozebrana przy okazji rozbiórki wiaduktu (wystające fragmenty betonu widać na Google Maps Street View, fotografie z 2012 roku). Być może jeszcze kilka tkwi przykrytych warstwą asfaltu czekając na odkrycie.



Fot. 01. Lokalizacja zapory oraz schronów Regelbau 116 oraz Regelbau 97. Zaznaczony kierunek ognia działka 3,7cm PAK oraz zdwojonego karabinu maszynowego s.MG 37(t).

Przypisy:
[01] – Pismo z dnia 17 stycznia 1939 do dyrektora ministerialnego dr. Knolla (Ministerstwo Gospodarki Rzeszy) w którym inspektor fortyfikacji wschodnich gen. Wollmanna podkreśla życzenie Führera aby fortyfikacje prowadzono jaki najbliżej granicy.
[02] – Odległość efektywnego zasięgu armaty 3,7cm do celów ruchomych zgodnie z instrukcją zawierającą wytyczne dla obrony przeciwpancernej w stałych umocnieniach (Vorläufige Richtlinien für Panzerabwehr in der ständiger Befestigung)
[03] – Z niepotwierdzonych relacji mieszkańców wynika że sierpniu 1939 rozpoczęto budowę (powstał wykop pod fundament) jeszcze jednego schronu w okolicach drogi.
[04] – Opracowanie na temat schronu typy Regelbau 97 na stronie https://hauba.pl
[05] – W roku 1939 najnowocześniejszy czołg 7TP znajdujący się na uzbrojeniu WP ważył 10 ton.
[06] – W zasobach Bundesarchiv pod sygnaturą RH20-10/288 zachowała się mapa rozmieszczenia zapór części północnej Górnego Śląska.Obejmuje ona odcinek od Kuźnicy Rudzkiej przez Bytom–Stolarzowice–Górniki-Zbrosławice-Miedarydo miescowosci Połomia.
[07] – Przeniesienie całości zapory było niemożliwe z powodu znacznej jej wagi, oraz linii wysokiego napięcia przebiegającej nad zaporą uniemożliwiającej użycie ciężkiego sprzętu.




Źródła:

BUNDESARCHIV:
– RH 20-10/288 Anlagen zum Kriegstagebuch 1939 Bd.5 Lageplan der Sperren mit Lagerorten der Bedienungsgeräte
– RH 20-10/290 Anlagen zum Kriegstagebuch 1939 Bd.10 Listen über Hindernismaterial.
– RH 53-13/225 Armierung der Grenzbefestigungen 1935 – 1937 Erfahrungen des Baujahres 1934/1935 (Genst. d. H./In Fest VII, 15. Dez. 1935); Pläne u. Bauzeichnungen (Hindernisse).

DEUTSCH-RUSSISCHES PROJEKT ZUR DIGITALISIERUNG DEUTSCHER DOKUMENTE IN ARCHIVEN DER RUSSISCHEN FÖDERATION (https://www.germandocsinrussia.org) :

– Akte 6. Schriftwechsel und Dokumente des Oberkommandos des Heeres (OKH), des Heeresgruppenkommandos 1, der Inspektion der Ostbefestigungen, der Kommandantur der Befestigungen bei Neustettin, der Grenz-Kommandantur Küstrin,
– Akte 8. Schriftwechsel und Anweisungen des Oberkommandos der Wehrmacht (OKW), des Oberkommandos des Heeres (OKH), des Chefs der Heeresleitung, des Heeresgruppenkommandos 1, des Generalkommandos,
– Akte 41. Weisungen, Anordnungen und Richtlinien des Heeresgruppenkommandos 1, der Kommandantur der Befestigungen bei Breslau, des Höheren Pionieroffiziers für die Landesbefestigungen Ost,
– Akte 42. Weisungen und Richtlinien des Oberkommandos des Heeres (OKH), des Heeresgruppenkommandos 1, des Oberbefehlshabers des Heeres W. von Brauchitsch über den Ausbau der Landesbefestigungen in Schlesien,
– Akte 48. Technische Anweisungen des Heeresgruppenkommandos 1 für die Erkundungstäbe und Nachrichtenwesen der Grenzbefestigungen in Oppeln, Breslau, Glogau, Neustettin,
– Akte 52. Befehle, Berichte und Mitteilungen des Heeresgruppenkommandos 1, der Kommandanturen der Befestigungen Oppeln, Glogau, Breslau über die Erkundung der Grenzbezirke.
– HAUBA -PRZENIKLIWY CHŁÓD STALI I BETONU (https://www.hauba.pl):

Śląskie Panzerwerki – Regelbau Rote 97, Część I (Tomasz Zamysłowski).
Śląskie Panzerwerki – Regelbau Rote 97, Część II (Tomasz Zamysłowski, Franz Aufmann).
GÓRNOŚLĄSKA PRACOWNIA ARCHEOLOGICZNA



Śląskie Panzerwerki – Regelbau Rote 97, Część II

Posted on Posted in Fortyfikacje niemieckie

Opracował:
Tomasz Zamysłowski
Franz Aufmann

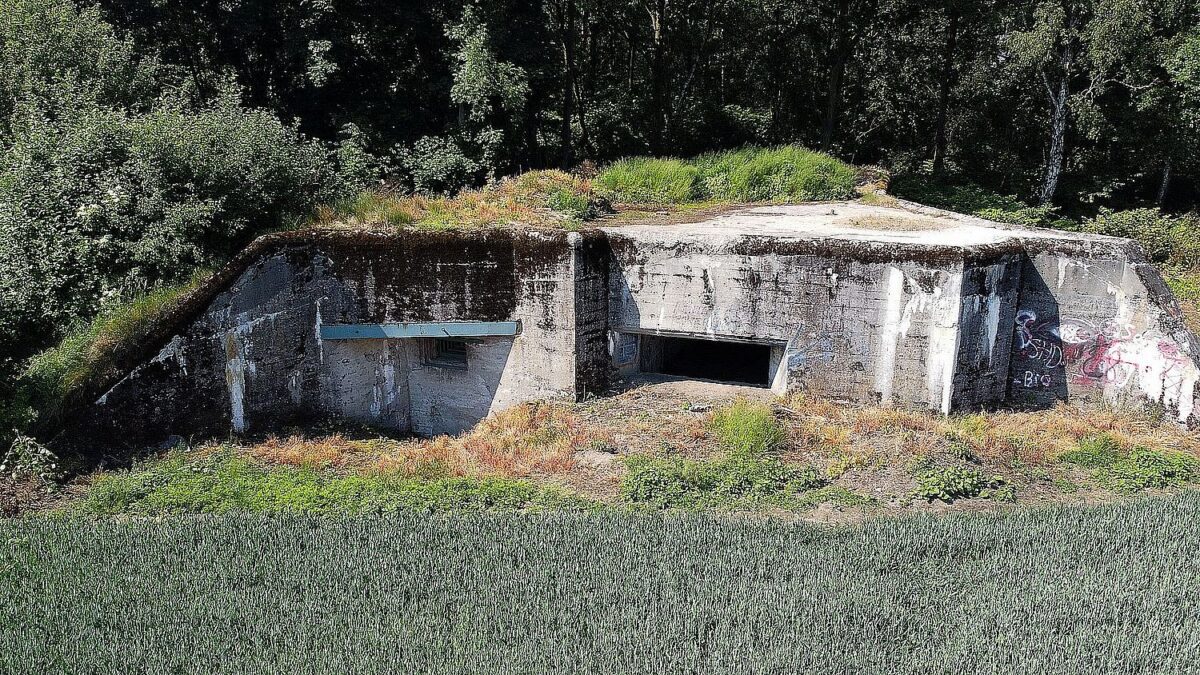

Fot. 01. Elewacja wejściowa schronu Regelbau Rote 97 w Nieborowicach (Fot. Tomasz Zamysłowski).
